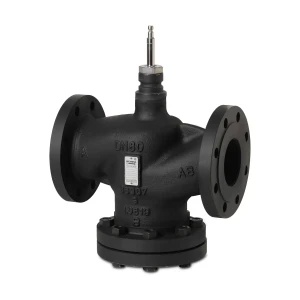

VVF63.100-150K Zawór przelotowy kołnierzowy, PN40, DN100, kvs 150 m3/h, współpracuje z SKC..

VVF63.100-150K to wysokiej klasy zawór kołnierzowy przelotowy (2‑drogowy) z serii ACVATIX™, przeznaczony do pracy w instalacjach HVAC i energetyce cieplnej jako zawór regulacyjny lub odcinający. Wersja K posiada grzybek odciążony ciśnieniowo, co umożliwia zastosowanie w układach z dużymi różnicami ciśnienia.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.100-150K
• Typ: zawór kołnierzowy przelotowy, odciążony hydraulicznie (K)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN100
• kvs: 150 m³/h
• Skok nominalny: 40 mm
• Zakres temperatury czynnika (VVF63..K): -5…220°C
• Korpus: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Kołnierz: typ 21, wykonanie B
• Preferowany kierunek przepływu (DN50…150, wersja K): AB → A (dla płynów i pary)

Zastosowanie

Zawór VVF63.100-150K jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych, ciepłowniczych i chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych i otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Współpraca z siłownikami

VVF63.100-150K jest przystosowany do współpracy z siłownikami elektrohydraulicznymi Siemens o skoku 40 mm z rodziny SKC.. (dobór siłownika zależy od wymagań aplikacji).

Budowa i materiały

• Korpus zaworu: GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Uszczelnienie odciążone (DN50…150): stal nierdzewna, FEPM (bez silikonu)

Wskazówki projektowe i montażowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zamontować filtr zanieczyszczeń lub odmulacz.
• Kawitacja: w razie potrzeby ograniczyć różnicę ciśnienia na zaworze zależnie od temperatury czynnika i ciśnienia statycznego.
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpienie siłownika i zaworu muszą być sztywno połączone we wszystkich położeniach.

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia – wymagany do czynników o temperaturze < 0°C.

Dane techniczne (wybrane)

• PN: PN40
• DN: 100
• kvs: 150 m³/h
• Skok nominalny: 40 mm
• Temperatura czynnika: -5…220°C
• Dyrektywa ciśnieniowa: PED 2014/68/EU (dla grupy płynów 2: DN100…150 kategoria II, moduł A2, oznakowanie CE; jednostka notyfikowana 0036)
• Długość zabudowy zaworów kołnierzowych: DIN EN 558-1, linia 1
• Charakterystyka zaworu: wg VDI 2173

Wymiary i masa (DN100)

• Masa: 50,2 kg
• Długość L1: 350 mm
• L2: 212,5 mm
• ØD: 235 mm
• ØD1: 156 mm
• ØD2: 23 mm (8x)
• ØK: 190 mm
• H1: 146 mm
• H2: 262,5 mm

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.100-150K to solidny zawór kołnierzowy PN40 o średnicy DN100 i przepływie kvs 150 m³/h, zaprojektowany do wymagających aplikacji z wysokimi temperaturami czynnika oraz dużymi różnicami ciśnienia dzięki odciążeniu hydraulicznemu grzybka.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Dla modelu VVF63.100-150K (DN100) przewidziano oznakowanie CE zgodnie z dyrektywą PED 2014/68/EU; kategoria II, moduł A2, jednostka notyfikowana 0036.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Podczas montażu i prac serwisowych należy pracować przy odłączonym zasilaniu elementów współpracujących oraz zgodnie z dokumentacją producenta.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do całkowitego ostygnięcia układu. W razie potrzeby odłączyć przewody elektryczne siłownika.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony – ryzyko oparzeń.
• Zaworu nie wolno używać jako punktu stałego ani elementu podparcia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej pokazanej w dokumentacji producenta.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika. Instalację należy napełniać tylko przy całkowicie otwartym zaworze.
• Demontaż siłownika z zaworu jest dopuszczalny dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Model VVF63.100-150K jest zaworem przelotowym odciążonym hydraulicznie, zoptymalizowanym do przepływu jednokierunkowego. Dla DN100 obowiązuje kierunek przepływu AB→A dla płynów i pary. Montaż niezgodny z wymaganym kierunkiem przepływu może spowodować nieprawidłową pracę.
• Zawór jest przeznaczony do pracy z czynnikami o temperaturze od -5 °C do 220 °C. Model VVF63.100-150K nie może być stosowany z czynnikami o temperaturze poniżej -5 °C ze względu na materiał uszczelnienia odciążonego.
• Przy czynnikach o temperaturze ≤ 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Należy unikać kawitacji poprzez właściwy dobór zaworu oraz ograniczenie różnicy ciśnienia zgodnie z dokumentacją producenta.
• Parametry techniczne związane z aplikacją są gwarantowane wyłącznie przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
