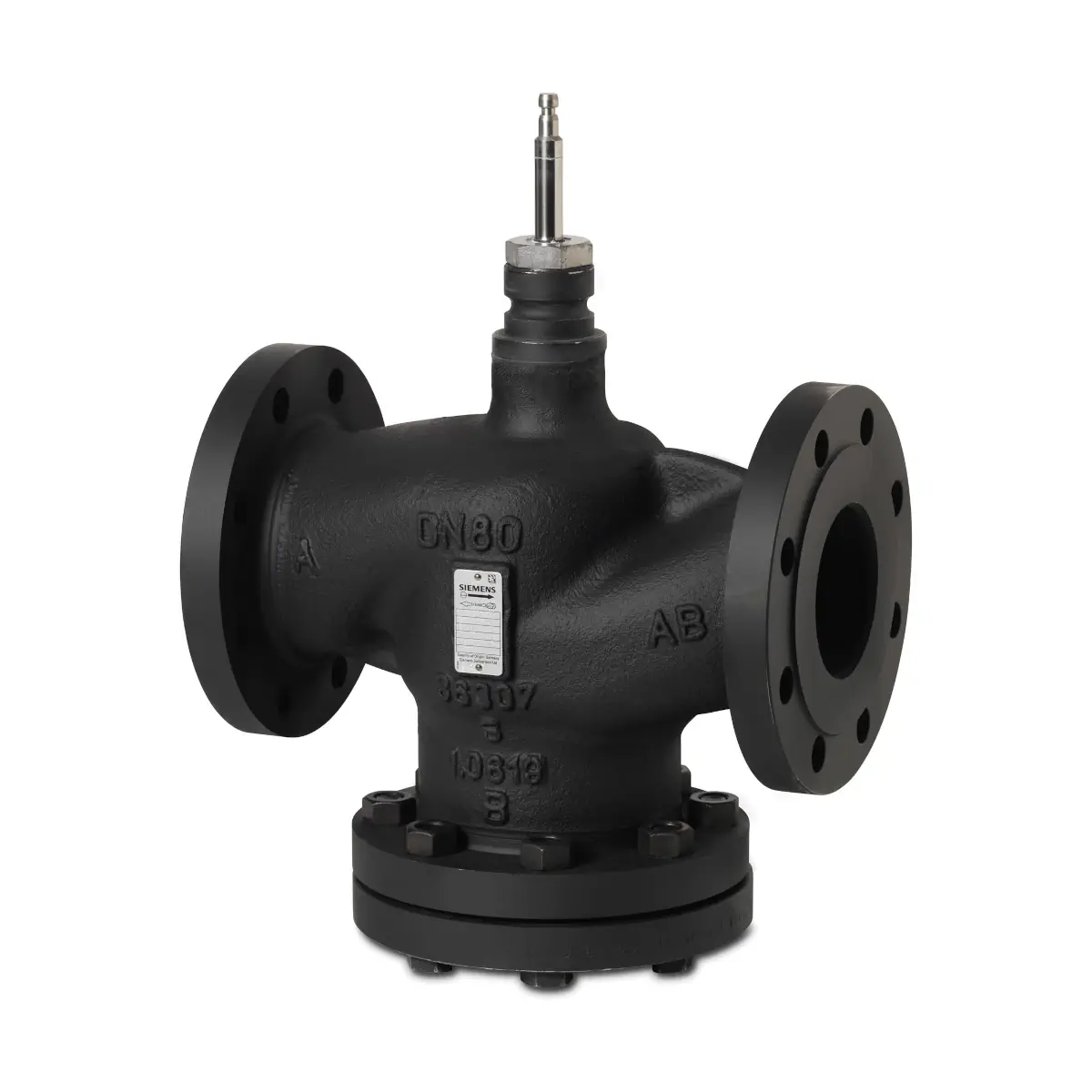

VVF63.125-200 Zawór przelotowy kołnierzowy, PN40, DN125, kvs 200 m3/h, współpracuje z SKC..

VVF63.125-200 to wysokiej klasy zawór regulacyjny kołnierzowy przelotowy (seria ACVATIX™) o klasie ciśnienia PN40, przeznaczony do pracy w instalacjach grzewczych, ciepłowniczych i chłodniczych oraz w układach wentylacji i klimatyzacji. Model ten ma średnicę DN 125 oraz przepływ nominalny kvs 200 m³/h. Zawór wyróżnia się dużym skokiem 40 mm (dla DN65…150), korpusem ze staliwa GP240GH oraz możliwością współpracy z siłownikami elektrohydraulicznymi Siemens SKC...

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.125-200
• Typ: zawór kołnierzowy przelotowy (2-drogowy)
• Seria: ACVATIX™ VVF63..
• Klasa ciśnienia: PN40
• Średnica nominalna: DN 125
• kvs: 200 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny: 40 mm
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Kołnierze: typ 21, wykonanie B (wg ISO 7005)
• Współpraca z siłownikami: Siemens SKC.. (elektrohydrauliczne)

Zastosowanie

Zawór VVF63.125-200 może pełnić funkcję zaworu regulacyjnego lub odcinającego w instalacjach:

• kotłowych, ciepłowniczych lub chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych.

Do stosowania w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Medium i zakres temperatur

• Temperatura czynnika (VVF63..): -25…220 °C
• Woda z dodatkiem środka przeciw zamarzaniu / solanki: -25…150 °C (zależnie od konfiguracji uszczelnienia trzpienia)
• Para nasycona: 100…220 °C
• Para przegrzana: 120…220 °C (min. suchość przed zaworem 0,98)
• Oleje grzewcze (na bazie oleju mineralnego): 20…220 °C
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130 °C

Charakterystyka i szczelność

• Charakterystyka zaworu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)

Współpracujące siłowniki

Zawór VVF63.125-200 (skok 40 mm) jest przeznaczony do współpracy z siłownikami elektrohydraulicznymi Siemens SKC...

• Skok siłownika: 40 mm
• Siła znamionowa: 2800 N

Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu z siłownikami Siemens SKC..; zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Wskazówki projektowe i montażowe

• Zalecane miejsce montażu: na powrocie (niższa temperatura, mniejsze obciążenie dławicy trzpienia).
• Ochrona instalacji: przed zaworem zaleca się montaż filtra zanieczyszczeń lub odmulacza.
• Czystość instalacji: należy usunąć zanieczyszczenia, odpryski ze spoin spawalniczych itp.
• Kawitacja: możliwa do ograniczenia poprzez dobór i ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).

Wyposażenie dodatkowe (opcjonalne)

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia (wymagany do czynników o temperaturze < 0°C).
• Dławica uszczelniająca trzpienia dla DN65…150 (4 679 5629 0): przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę. Z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek o temperaturze pomiędzy -25 °C i 150 °C.

Wymiary i masa (DN125)

• Długość zabudowy L1: 400 mm
• Kołnierz: ØD 270 mm, ØD1 184 mm, ØD2 28 mm (8 otworów), ØK 220 mm
• Masa: 73,0 kg
• Wysokość H (z siłownikiem SKC): 734 mm

Dostawa i zamawianie

• Zawór: VVF63.125-200
• Numer magazynowy: S55210-V117
• Uwaga: zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Uwaga: zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.125-200 to solidny zawór przelotowy PN40 o dużym skoku 40 mm i przepływie kvs 200 m³/h, zaprojektowany do wymagających zastosowań w instalacjach grzewczych, chłodniczych i ciepłowniczych, a także dla pracy z parą i olejami grzewczymi (w dopuszczalnych zakresach temperatur). Korpus ze staliwa GP240GH i elementy wewnętrzne ze stali nierdzewnej zapewniają trwałość, a kompatybilność z siłownikami Siemens SKC.. ułatwia budowę niezawodnego układu automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie dla urządzeń ciśnieniowych PED 2014/68/EU. Dla DN125 posiada oznakowanie CE zgodnie z art. 14, par. 2; kategoria II, moduł A2, jednostka notyfikowana 0036.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi poszczególnych materiałów i elementów urządzeń technicznych.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Produkt jest elementem instalacji ciśnieniowej. Przed montażem, demontażem lub serwisem należy odłączyć zasilanie siłownika, wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia medium oraz urządzenia.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Zawór należy uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w rurociągu.
• Zawór należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta.
• Dla modelu VVF63.125-200 dopuszczalna temperatura czynnika wynosi od -25 °C do 220 °C, z zastrzeżeniem zgodności medium z dokumentacją producenta. Z siłownikami SKD.. maksymalna temperatura czynnika wynosi 150 °C.
• Przy stosowaniu z wodą z dodatkiem środka przeciwzamarzaniowego lub solanką w temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na wersję przewidzianą przez producenta (dla DN65…150: 4 679 5629 0).
• Należy unikać kawitacji poprzez odpowiednie ograniczenie różnicy ciśnienia na zaworze, zależnie od temperatury czynnika i ciśnienia statycznego instalacji.
• Parametry techniczne związane z aplikacją są gwarantowane tylko przy stosowaniu zaworu z kompatybilnymi siłownikami Siemens wskazanymi w dokumentacji producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Zawór jest dostarczany bez przeciwkołnierzy, śrub i uszczelek; do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
