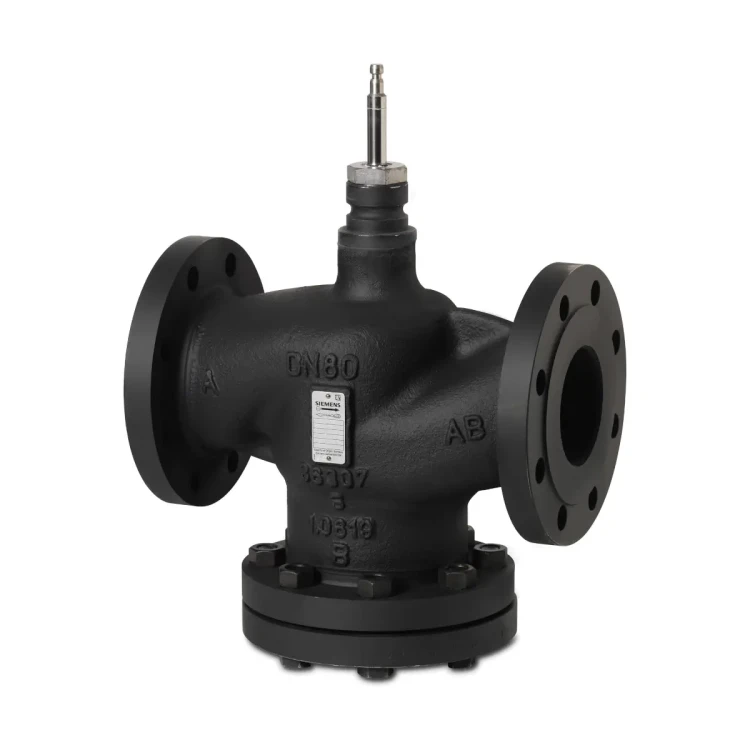

VVF63.125-220K Zawór przelotowy kołnierzowy, PN40, DN125, kvs 220 m3/h, współpracuje z SKC..

VVF63.125-220K to wysokiej klasy zawór kołnierzowy przelotowy Siemens (ACVATIX™) o klasie ciśnienia PN40, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, chłodniczych oraz parowych. Wersja ..K posiada grzybek odciążony ciśnieniowo (odciążenie hydrauliczne), co ułatwia pracę przy dużych różnicach ciśnienia. Zawór ma średnicę DN125 oraz współczynnik przepływu kvs 220 m³/h, a do współpracy wymaga siłowników elektrohydraulicznych Siemens o skoku 40 mm (np. serii SKC..).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ VVF63..K
• Model: VVF63.125-220K
• Typ: zawór kołnierzowy przelotowy, odciążony hydraulicznie (grzybek odciążony ciśnieniowo)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN125
• kvs: 220 m³/h
• Skok nominalny: 40 mm (dla DN65…150)
• Zakres temperatury czynnika: -5…220 °C (dla VVF63..K)
• Kołnierze: typ 21, wykonanie B
• Kierunek przepływu (DN50…150): zoptymalizowany na przepływ jednokierunkowy AB–A dla płynów i pary
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: FEPM (bez silikonu), elementy ze stali nierdzewnej
• Waga: 73,7 kg
• Numer magazynowy: S55210-V123

Zastosowanie

VVF63.125-220K jest przeznaczony do stosowania w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Budowa i zasada działania

• Wersja ..K posiada odciążony grzybek, co pozwala stosować ten sam typ siłowników również przy wyższych różnicach ciśnienia.
• Dla zaworów odciążonych hydraulicznie (DN50…150) przepływ jest zoptymalizowany dla kierunku AB–A (płyny i para).

Charakterystyka regulacji

• Dla VVF63.125-220K charakterystyka zaworu jest liniowa w zakresie 0…100% (kv / kvs).

Czynniki i temperatury pracy

• Temperatura czynnika (VVF63..K): -5…220 °C
• Para nasycona: 100…220 °C
• Para przegrzana: 120…220 °C (min. suchość przed zaworem 0,98)
• Oleje grzewcze: 20…220 °C (na bazie oleju mineralnego)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130 °C
• Uwaga: zawory VVF63..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5 °C (ze względu na materiał uszczelnienia odciążonego).

Siłowniki współpracujące

Zawór VVF63.125-220K (skok 40 mm) współpracuje z siłownikami elektrohydraulicznymi Siemens z rodziny SKC.. (siła nominalna 2800 N, skok 40 mm), m.in.:

• SKC32.. (230 V AC, sterowanie 3-stawne)
• SKC60 (24 V AC, 0…10 V / 4…20 mA / 0…1000 Ω)
• SKC62 / SKC62U / SKC62UA
• SKC82.. / SKC82..U (230 V AC, sterowanie 3-stawne)

Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu siłowników Siemens przewidzianych do współpracy z tym zaworem.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• DN: 125
• kvs: 220 m³/h
• Skok nominalny: 40 mm
• Korpus: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Uszczelnienie odciążone (DN50…150): stal nierdzewna, FEPM (bez silikonu)
• Przeciek (kanał regulacyjny): 0…0,01% kvs (klasa IV)
• Dyrektywa PED 2014/68/EU (grupa płynów 2): dla DN100…150 kategoria II, moduł A2, z oznakowaniem CE (jednostka notyfikowana 0036)
• Warunki pracy (otoczenie): -15…55 °C, 5…95% r.h.

Montaż, uruchomienie i eksploatacja

• Preferowany jest montaż zaworu na powrocie (niższa temperatura czynnika, mniejsze obciążenie dławicy trzpienia).
• Dla zapewnienia trwałości zalecany jest filtr zanieczyszczeń lub odmulacz przed zaworem.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.
• Zawory są bezobsługowe.

Wyposażenie dodatkowe i części zamienne (dla DN125)

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia (wymagany do czynników o temperaturze < 0°C).
• S55846-Z114 – dławica uszczelniająca trzpienia (standardowa wersja z pierścieniem O-ring FEPM do czynników o temperaturze pomiędzy -5 °C i 220 °C, dla DN65…150).

Dostawa i zamawianie

• Oznaczenie typu: VVF63.125-220K
• Numer magazynowy: S55210-V123
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.125-220K to kołnierzowy zawór przelotowy PN40 o dużej wydajności (kvs 220 m³/h), przeznaczony do wymagających aplikacji z płynami oraz parą w zakresie -5…220 °C. Odciążony hydraulicznie grzybek, praca w kierunku AB–A oraz liniowa charakterystyka 0…100% czynią go solidnym wyborem do precyzyjnej regulacji i niezawodnego odcinania w instalacjach HVAC i energetyce cieplnej.
