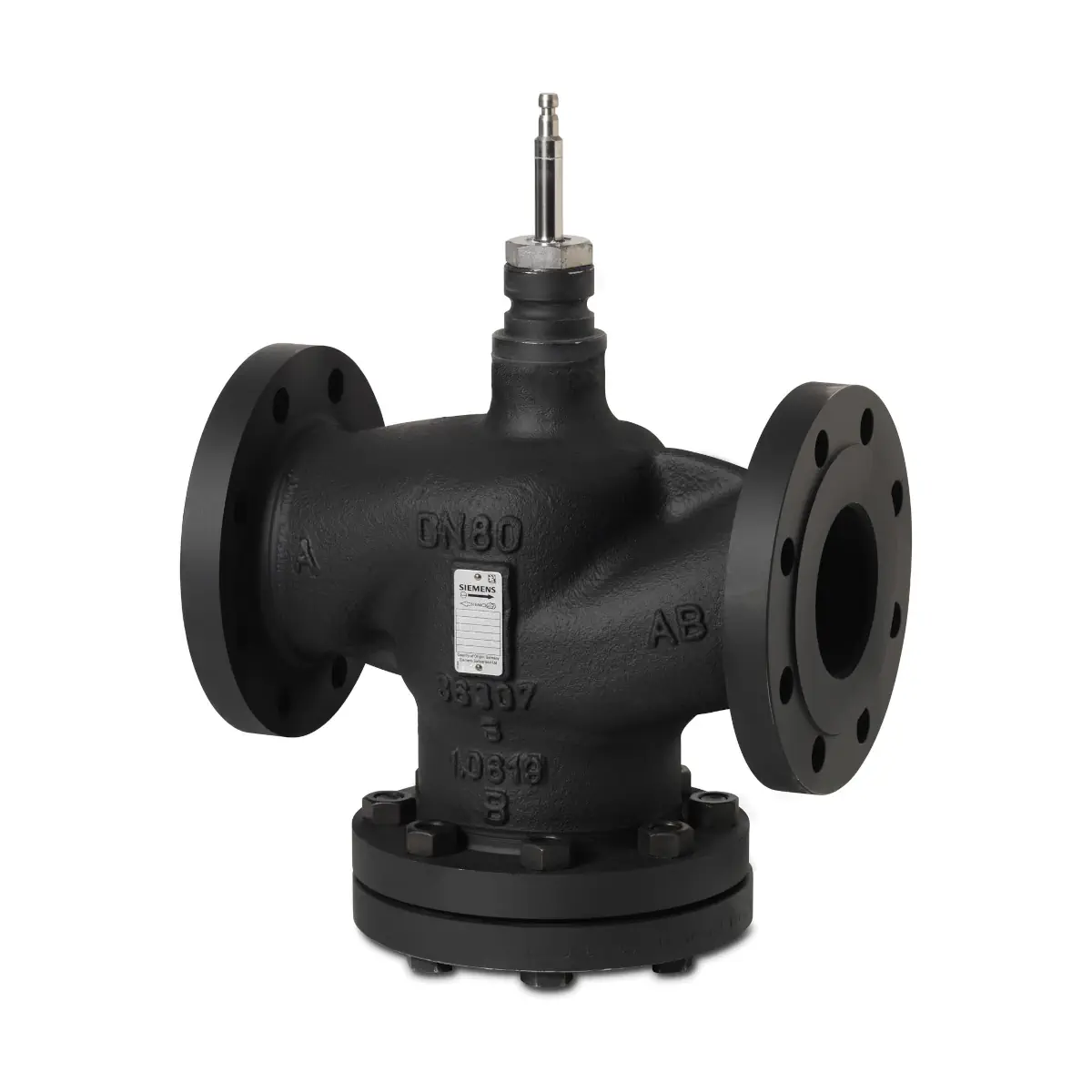

VVF63.150-315 Zawór przelotowy kołnierzowy, PN40, DN150, kvs 315 m3/h, współpracuje z SKC..
Wystaw opinię o produkcie
Siemens VVF63.150-315 z serii ACVATIX™ to kołnierzowy zawór przelotowy 2‑drogowy PN40 w wykonaniu DN150, przeznaczony do regulacji lub odcięcia przepływu w instalacjach HVAC i technologicznych. Zapewnia bardzo duży przepływ kvs 315 m³/h, skok 40 mm oraz niski przeciek klasy IV. Korpus ze staliwa GP240GH umożliwia pracę w zakresie -25…220°C i współpracę z siłownikami SKC... Iloraz zakresów Sv > 100 i charakterystyka liniowo‑stałoprocentowa zapewniają stabilną regulację. Przystosowany do wody grzewczej i lodowej, solanek, olejów grzewczych oraz pary.
Kod produktu: VVF63.150-315
Odbiór osobisty - 0,00 zł
Opis
VVF63.150-315 to wysokiej klasy kołnierzowy zawór przelotowy (2-drogowy) PN40 z serii Siemens ACVATIX™, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, chłodniczych i technologicznych. W wykonaniu DN150 zapewnia duży przepływ kvs 315 m³/h, a dzięki korpusowi ze staliwa GP240GH nadaje się do czynników o temperaturze do 220°C.
Najważniejsze cechy
- Producent: Siemens
- Seria: ACVATIX™
- Model: VVF63.150-315
- Typ: zawór kołnierzowy przelotowy (2-drogowy)
- Klasa ciśnienia: PN40
- Średnica nominalna: DN150
- kvs: 315 m³/h
- Iloraz szerokości zakresów (Sv): > 100
- Skok nominalny: 40 mm
- Kołnierz: typ 21, wykonanie B
- Charakterystyka przepływu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
- Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
- Temperatura czynnika: -25…220°C
Zastosowanie
VVF63.150-315 jest przeznaczony do stosowania m.in. w:
- instalacjach kotłowych, ciepłowniczych lub chłodniczych,
- wieżach chłodniczych,
- grupach grzewczych,
- centralach wentylacyjnych i klimatyzacyjnych,
- zamkniętych lub otwartych obiegach hydraulicznych (należy uważać na kawitację).
Czynniki i zakres temperatur
- Zakres temperatury czynnika (zawór): -25…220°C
- Z siłownikami SKD..: maksymalna temperatura czynnika 150°C
- Uwaga dla temperatur < -5°C: przy stosowaniu podgrzewacza trzpienia i czynników o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia.
- Dławica uszczelniająca trzpienia dla DN65…150 (do temp. poniżej -5°C): 4 679 5629 0
Współpraca z siłownikiem
Zawór VVF63.150-315 może współpracować z siłownikami elektrohydraulicznymi Siemens z rodzin SKD.., SKB.., SKC... Dla zaworów o skoku 40 mm (od DN65) stosuje się siłowniki z grupy SKC...
- Skok zaworu: 40 mm
- Siłowniki (40 mm / 2800 N): SKC32.60, SKC32.61, SKC60, SKC62, SKC62U, SKC62UA, SKC82.60, SKC82.60U, SKC82.61, SKC82.61U
Kierunek przepływu
- Płyny: preferowany kierunek przepływu A–AB (dla cichej pracy i wysokich wartości kvs).
- Para: wyłączny kierunek przepływu AB–A.
Wyposażenie dodatkowe
- ASZ6.6 (S55845-Z108): podgrzewacz trzpienia (wymagany do czynników o temperaturze < 0°C)
Dane techniczne
- Klasa ciśnienia: PN40
- Przyłącza: kołnierzowe
- Temperatura czynnika: -25…220°C
- kvs: 315 m³/h
- Skok nominalny: 40 mm
- Przeciek (kanał regulacyjny): 0…0,01% kvs (klasa IV)
- Materiały:
- Korpus zaworu: staliwo GP240GH
- Kołnierz zaślepiający (VVF..): P265GH
- Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
- Dławica uszczelniająca trzpienia: stal nierdzewna
- Uszczelnienie (DN15…150): FEPM (bez silikonu)
- Dyrektywa ciśnieniowa: PED 2014/68/EU, grupa płynów 2
- Klasyfikacja (DN100…150): kategoria II, moduł A2, oznakowanie CE, jednostka notyfikowana 0036
Wymiary i masa (DN150)
- Masa: 102,4 kg
- Kołnierz: ØD 297 mm, ØD1 211 mm
- Otwory montażowe: ØD2 28 mm (8x)
- Długość: L1 480 mm, L2 284 mm
- ØK: 250 mm
- H1: 186,5 mm
- H2: 303 mm
- Wysokość z siłownikiem SKC: H 762 mm
Dostawa
- Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
- Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
Podsumowanie
Siemens VVF63.150-315 to solidny, kołnierzowy zawór przelotowy PN40 o dużym przepływie (kvs 315 m³/h), przeznaczony do wymagających instalacji HVAC i technologicznych w szerokim zakresie temperatur -25…220°C. Skok 40 mm, niska szczelina przecieku (klasa IV) oraz materiały dostosowane do pracy z gorącą wodą, wodą lodową, solankami, olejami grzewczymi i parą czynią go pewnym wyborem dla dużych średnic i wysokich parametrów pracy.
Certyfikaty i ostrzeżenia bezpieczeństwa
- Dla modelu VVF63.150-315 (DN150) przewidziano oznaczenie CE zgodnie z PED 2014/68/UE; kategoria II, moduł A2.
- Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.
- Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i obowiązującymi przepisami lokalnymi.
- Zawór jest elementem instalacji ciśnieniowej PN40. Przed montażem, demontażem lub serwisem należy odłączyć zasilanie współpracującego siłownika, wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia układu.
- Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
- Zawór należy stosować wyłącznie z mediami dopuszczonymi przez producenta i w określonych zakresach temperatury oraz ciśnienia roboczego. Dla modelu VVF63.150-315 temperatura czynnika wynosi standardowo od -25 °C do 220 °C, z uwzględnieniem ograniczeń wynikających z zastosowanego siłownika i medium.
- Przy stosowaniu czynnika o temperaturze poniżej -5 °C dla modelu VVF63.150-315 należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na wersję 4 679 5629 0.
- W przypadku współpracy z siłownikami SKD.. maksymalna temperatura czynnika wynosi 150 °C.
- Nie używać zaworu jako punktu podparcia, mocowania ani elementu przenoszącego obciążenia instalacji.
- Przed montażem należy usunąć zanieczyszczenia, odpryski spawalnicze i inne ciała obce z zaworu oraz rurociągów. Producent zaleca zastosowanie przed zaworem filtra zanieczyszczeń lub odmulacza.
- Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnie z dokumentacją producenta. Należy zapewnić swobodną cyrkulację powietrza i nie izolować termicznie uchwytu siłownika.
- Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Zawory odcinające wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
- Demontaż siłownika z zaworu wolno przeprowadzać dopiero po całkowitym obniżeniu ciśnienia w instalacji.
- Połączenia kołnierzowe należy wykonywać z użyciem odpowiednich uszczelek, śrub, podkładek i nakrętek oraz dokręcać krzyżowo zgodnie z zalecanym momentem montażowym producenta.
- Należy unikać kawitacji. Nieprawidłowy dobór zaworu lub przekroczenie dopuszczalnych różnic ciśnienia może spowodować hałas, uszkodzenie zaworu i skrócenie jego trwałości.
- Parametry techniczne i gwarantowane właściwości użytkowe dotyczą zastosowania zaworu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
Pliki do pobrania:
VVF63.150-315 Karta katalogowa
VVF63.150-315 Instrukcja montażu
Bezpieczeństwo produktu
Producent
Siemens Aktiengesellschaft
Werner-von-Siemens-Straße 1
80333 Munich, Niemcy
