VVF63.150-315K Zawór przelotowy kołnierzowy, PN40, DN150, kvs 315 m3/h, współpracuje z SKC..

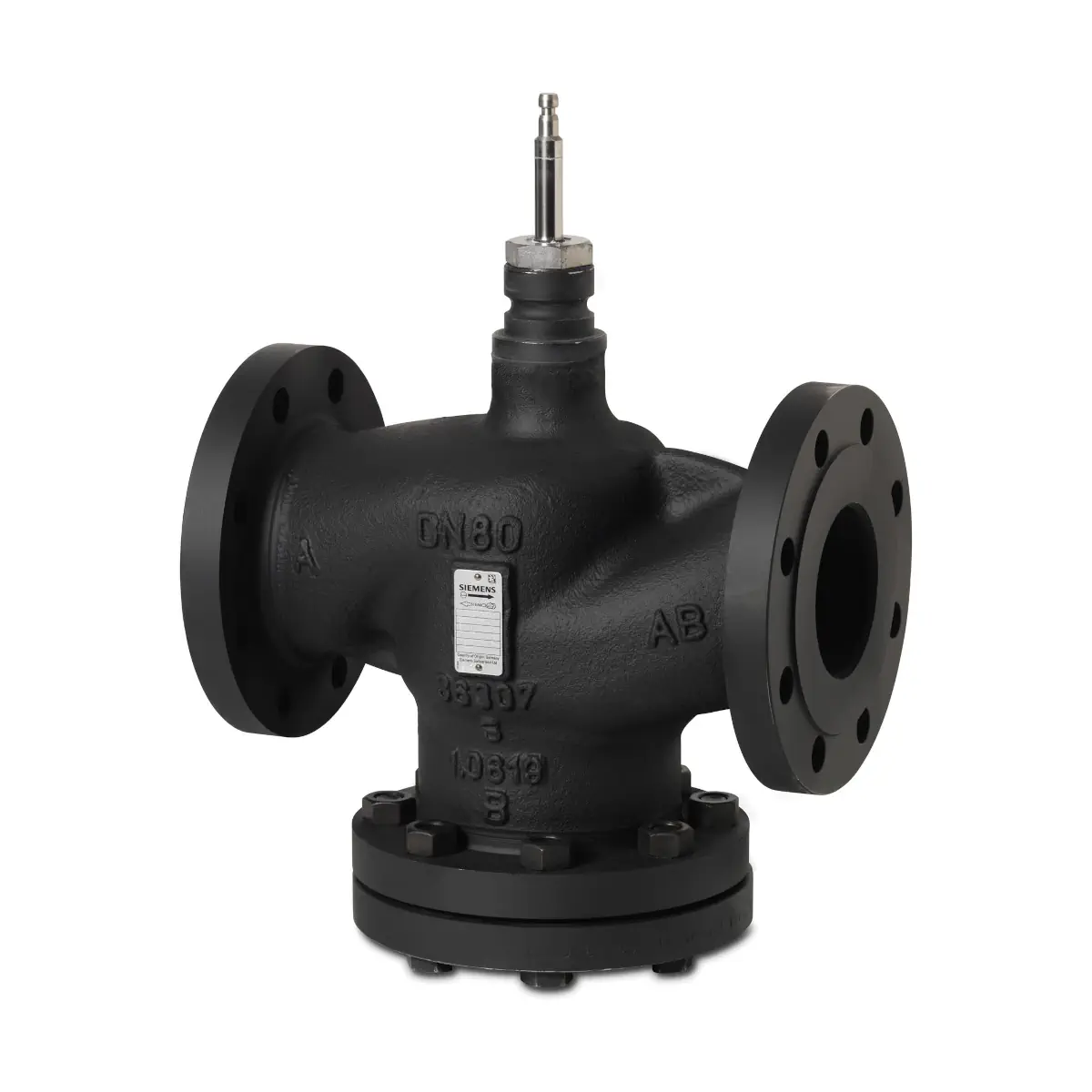

VVF63.150-315K to wysokiej klasy zawór przelotowy kołnierzowy z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach HVAC i energetyce cieplnej jako zawór regulacyjny lub odcinający. Wersja K posiada grzybek odciążony hydraulicznie, dzięki czemu jest zoptymalizowana do pracy przy dużych różnicach ciśnienia. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN150 oraz przepływ nominalny kvs 315 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.150-315K
• Typ: zawór przelotowy kołnierzowy, odciążony hydraulicznie (wersja K)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN150
• kvs: 315 m³/h
• Skok nominalny: 40 mm (dla DN65 i większych)
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika: -5…220 °C
• Preferowany kierunek przepływu (DN50…150): AB–A (dla płynów i pary)
• Korpus zaworu: staliwo GP240GH
• Trzpień zaworu / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: FEPM (bez silikonu)
• Uszczelnienie odciążone (DN50…150): FEPM (bez silikonu)
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Kołnierze: typu 21, wykonanie B

Zastosowanie

VVF63.150-315K jest przeznaczony do zastosowań w instalacjach:

• kotłowych, ciepłowniczych i chłodniczych,
• wież chłodniczych, grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych,
• zamkniętych oraz otwartych obiegów hydraulicznych (należy uwzględnić ryzyko kawitacji).

Media i zakres temperatur

• Woda zimna / gorąca: do 220 °C (zgodnie z zakresem pracy zaworu)
• Woda chłodząca: także w obiegach otwartych
• Woda z dodatkiem środka przeciwzamarzaniowego / solanki: dopuszczalne w zakresie od -5 °C
• Para nasycona: 100…220 °C
• Para przegrzana: 120…220 °C (min. suchość przed zaworem 0,98)
• Oleje grzewcze: 20…220 °C (na bazie oleju mineralnego)
• Ograniczenie wersji K: zawór nie może być stosowany z czynnikami o temperaturze poniżej -5 °C.

Współpraca z siłownikami

Zawór VVF63.150-315K może współpracować z siłownikami elektrohydraulicznymi Siemens serii SKC.. (skok 40 mm, siła nominalna 2800 N).

Budowa i działanie

• Odciążenie hydrauliczne (K): grzybek odciążony ciśnieniowo ułatwia regulację przy dużych różnicach ciśnienia.
• Przepływ jednokierunkowy: dla DN50…150 zawory odciążone hydraulicznie są zoptymalizowane na kierunek AB–A dla płynów i pary.

Montaż i uruchomienie

• Zalecany jest montaż zaworu na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Przed zaworem należy zamontować filtr zanieczyszczeń / odmulacz i usunąć z instalacji zanieczyszczenia (np. odpryski po spawaniu).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Wymiary i masa (DN150)

• Długość zabudowy (L1): 480 mm
• Średnica kołnierza (ØD): 297 mm
• Rozstaw otworów (ØD1): 211 mm
• Otwory: Ø28 mm (8x)
• Masa zaworu: 103,9 kg
• Wysokość H (z siłownikiem SKC): 762 mm

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.150-315K to kołnierzowy zawór przelotowy PN40 o średnicy DN150 i kvs 315 m³/h, zaprojektowany do wymagających aplikacji z wodą, parą i olejami grzewczymi w zakresie -5…220 °C. Odciążony hydraulicznie grzybek (wersja K) oraz preferowany kierunek przepływu AB–A dla DN50…150 czynią go rozwiązaniem szczególnie przydatnym tam, gdzie występują duże różnice ciśnienia i oczekiwana jest stabilna praca w instalacjach HVAC oraz układach ciepłowniczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Dla modelu VVF63.150-315K (DN150) produkt podlega dyrektywie PED 2014/68/UE i posiada oznaczenie CE.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi danego typu urządzeń i materiałów.
• Zawór może być instalowany, uruchamiany i serwisowany wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i obowiązującymi przepisami lokalnymi.
• Podczas montażu i prac serwisowych instalację należy pozostawić bez zasilania podłączonych urządzeń, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia elementów.
• Nie dotykać gorących części bez odpowiednich środków ochronnych. Kontakt z nagrzanymi elementami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego, podparcia ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, odpryski spawalnicze i inne ciała obce z zaworu oraz rurociągów. W celu zapewnienia prawidłowej pracy i trwałości należy przewidzieć filtr zanieczyszczeń lub odmulacz przed zaworem.
• Zawór należy uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika. Zawory odcinające wolno otworzyć dopiero po pełnym i prawidłowym montażu siłownika, a instalację napełniać tylko przy całkowicie otwartym zaworze.
• Jeżeli stosowany jest siłownik, należy zapewnić swobodną cyrkulację powietrza i nie wolno izolować termicznie uchwytu / konsoli siłownika.
• Model VVF63.150-315K jest zaworem odciążonym hydraulicznie, zoptymalizowanym do przepływu jednokierunkowego dla płynów i pary. Dla DN150 obowiązuje kierunek przepływu AB–A. Nieprawidłowy kierunek montażu może powodować nieprawidłową pracę instalacji.
• Produkt jest przeznaczony do pracy z dopuszczonymi mediami i wyłącznie w zakresie parametrów podanych przez producenta. Dla modelu VVF63.150-315K zakres temperatury medium wynosi od -5 °C do 220 °C; nie stosować z czynnikami o temperaturze poniżej -5 °C.
• Przy pracy z parą należy stosować wyłącznie dopuszczalny zakres roboczy określony przez producenta; należy unikać pary mokrej. Dla pary przegrzanej wymagana jest minimalna suchość przed zaworem 0,98.
• W instalacjach należy uwzględnić ryzyko kawitacji. Należy ograniczać różnicę ciśnienia na zaworze odpowiednio do temperatury medium i ciśnienia statycznego.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta; niedopuszczalny jest montaż w położeniu z siłownikiem skierowanym w dół.
• Połączenia kołnierzowe należy wykonywać z użyciem odpowiednich uszczelek, śrub, podkładek i nakrętek oraz dokręcać krzyżowo zgodnie z momentami i procedurą producenta. Po osiągnięciu temperatury pracy połączenie należy ponownie dociągnąć wymaganym momentem.
• Produkt dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Parametry techniczne związane z aplikacją są gwarantowane tylko przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta.
