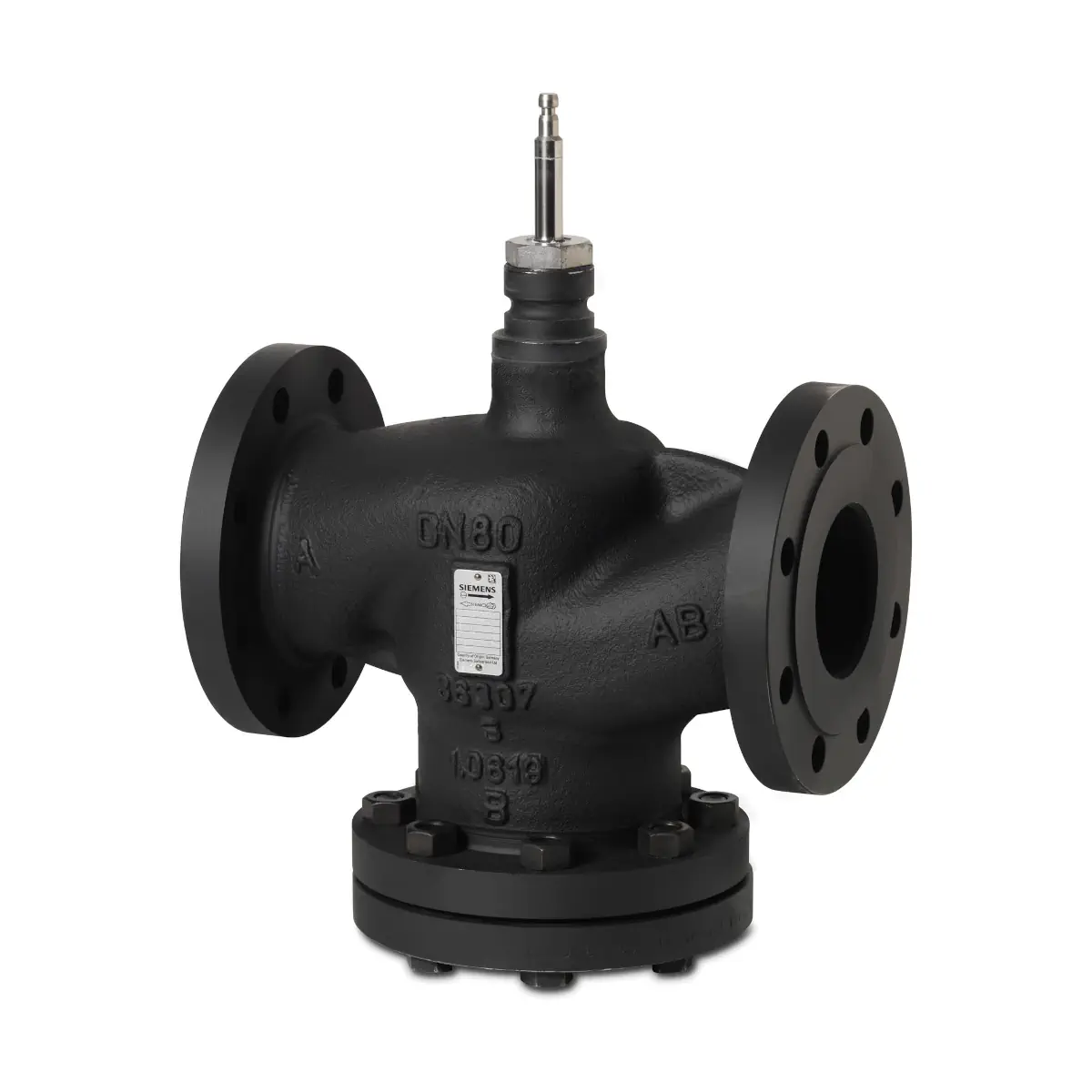

VVF63.50-40K Zawór przelotowy kołnierzowy, PN40, DN50, kvs 36 m3/h, współpracuje z SKD.., SKB.., SKC..

VVF63.50-40K to wysokiej klasy kołnierzowy zawór przelotowy serii Siemens ACVATIX™ o klasie ciśnienia PN40, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, chłodniczych i technologicznych. Wersja ..K posiada grzybek odciążony hydraulicznie, dzięki czemu jest zoptymalizowana do pracy przy dużych różnicach ciśnienia (dla DN50…150 również z mediami takimi jak para).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF63.50-40K
• Numer magazynowy: S55210-V119
• Typ: zawór przelotowy kołnierzowy (2-drogowy)
• Klasa ciśnienia: PN40
• Średnica nominalna (DN): DN50
• kvs: 36 m³/h (dla zimnej wody 5…30°C, przy Δp = 100 kPa i H100)
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny: 20 mm (do DN50)
• Kołnierze: typ 21, wykonanie B
• Preferowany / wymagany kierunek przepływu (DN50…150): AB–A (optymalizacja dla przepływu jednokierunkowego dla płynów i pary)
• Współpraca z siłownikami elektrohydraulicznymi: SKD.., SKB.., SKC.. (dla DN50: skok 20 mm – typowo SKD.. / SKB..)
• Wersja ..K: grzybek odciążony ciśnieniowo (odciążenie hydrauliczne)

Zastosowanie

VVF63.50-40K przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych, ciepłowniczych lub chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcje i działanie

Praca zaworu (kanał regulacyjny)

• Wysuwanie trzpienia zaworu: zamykanie
• Wsuwanie trzpienia zaworu: otwieranie

Odciążenie hydrauliczne (wersja ..K)

Zawory VVF63..K posiadają grzybek odciążony ciśnieniowo, co umożliwia zastosowanie tego samego typu siłowników do regulacji przepływu przy wyższych różnicach ciśnienia.

Dane techniczne (VVF63.50-40K)

• PN: PN40
• DN: 50
• kvs: 36 m³/h
• Skok nominalny: 20 mm
• Temperatura czynnika (wersja ..K): -5…220°C
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Maks. dopuszczalna różnica ciśnienia do pewnego zamknięcia (Δp_s): 4000 kPa (z siłownikami SKD.. lub SKB..)
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δp_max): 1500 kPa (SKD..), 2000 kPa (SKB..)
• Materiał korpusu: staliwo GP240GH
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna
• Materiał uszczelnienia: FEPM (bez silikonu)
• Zgodność z PED: PED 2014/68/EU, DN50…80: kategoria I, moduł A, z oznakowaniem CE
• Masa (DN50, VVF63..K): 17,4 kg
• Wymiary przyłączy / zabudowy (DN50): ØD 165, ØD1 99, ØD2 19 (4x), L1 230, L2 146

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C.

Montaż i wskazówki projektowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: montaż filtra zanieczyszczeń lub odmulacza przed zaworem.
• Czystość instalacji: usunąć z rur i armatury zanieczyszczenia oraz odpryski po spawaniu.
• Kawitacja: możliwość ograniczenia kawitacji poprzez ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.50-40K to kołnierzowy zawór przelotowy PN40 o średnicy DN50 i współczynniku kvs 36 m³/h, przystosowany do wymagających aplikacji z dużymi różnicami ciśnienia dzięki odciążeniu hydraulicznemu. Solidny korpus ze staliwa GP240GH, szeroki zakres temperatury pracy (-5…220°C) oraz kompatybilność z siłownikami elektrohydraulicznymi Siemens sprawiają, że jest to pewny wybór do instalacji grzewczych, chłodniczych i technologicznych.
