VVF63.65-50 Zawór przelotowy kołnierzowy, PN40, DN65, kvs 50 m3/h, współpracuje z SKC..

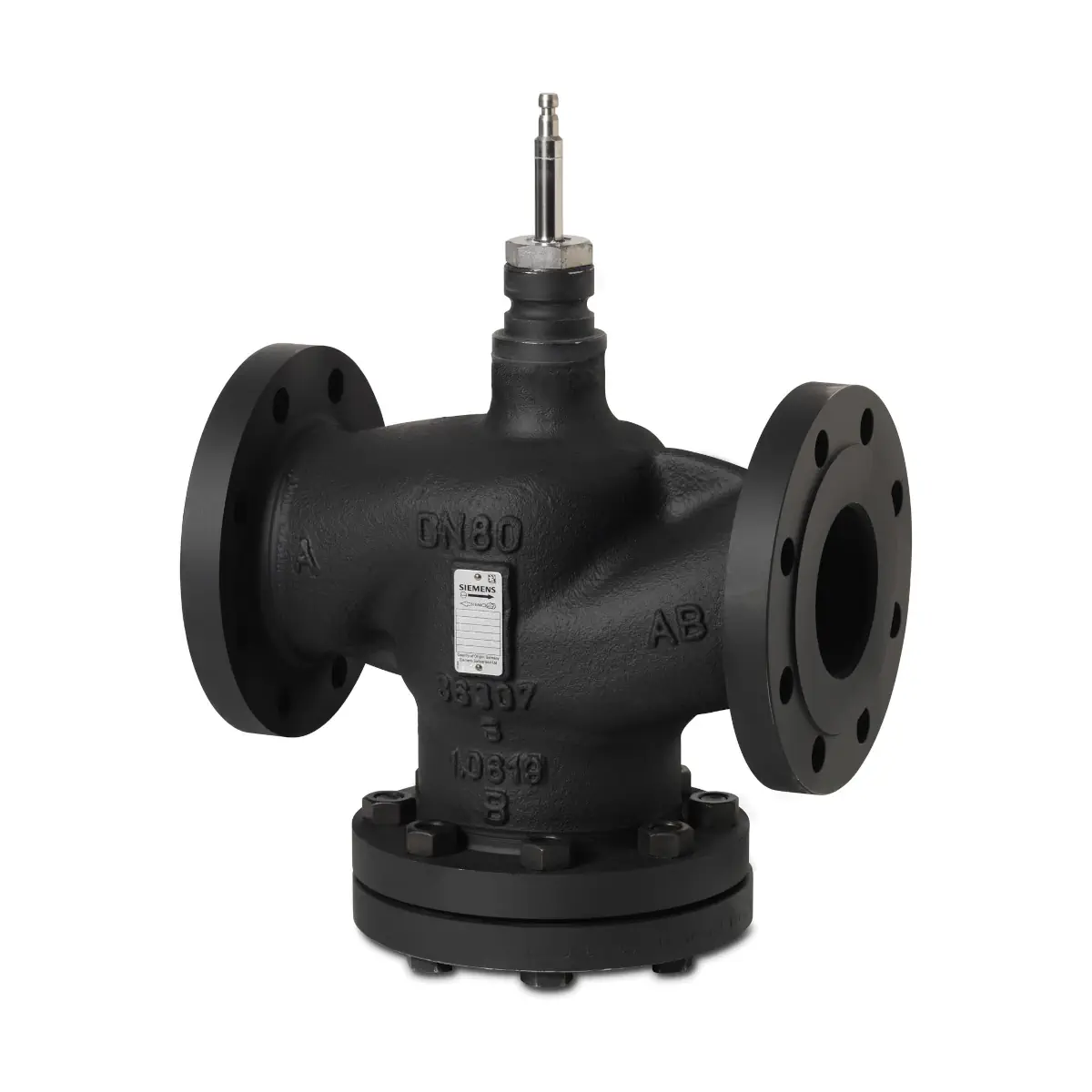

VVF63.65-50 to kołnierzowy zawór przelotowy Siemens z serii ACVATIX™ VVF63.., przeznaczony do pracy w instalacjach HVAC i energetyce cieplnej jako zawór regulacyjny lub odcinający. Wykonanie PN40 z korpusem ze staliwa GP240GH, średnicą nominalną DN65 oraz współczynnikiem przepływu kvs 50 m³/h zapewnia wysoką wytrzymałość i szerokie możliwości zastosowań przy czynnikach o temperaturze do 220°C. Dla DN65 zawór pracuje ze skokiem nominalnym 40 mm i jest przeznaczony do współpracy z siłownikami elektrohydraulicznymi SKC...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF63.65-50
• Typ: zawór kołnierzowy przelotowy (2-drogowy)
• Klasa ciśnienia: PN40
• DN: 65
• kvs: 50 m³/h (dla zimnej wody 5…30°C, przy Δp = 100 kPa, zawór całkowicie otwarty H100)
• Skok nominalny: 40 mm (od DN65)
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika: -25…220°C
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Kołnierz: typ 21, wykonanie B
• Urządzenia współpracujące: siłowniki elektrohydrauliczne Siemens SKC.. (skok 40 mm, siła nominalna 2800 N)
• Preferowany kierunek przepływu dla płynów: A–AB (dla cichej pracy i wysokich wartości kvs)

Zastosowanie

VVF63.65-50 jest przeznaczony do stosowania w instalacjach:

• kotłowych, ciepłowniczych lub chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych,

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Współpraca z siłownikami

Dla średnicy DN65 zawór ma skok nominalny 40 mm i jest przewidziany do współpracy z siłownikami Siemens SKC.. (siłowniki elektrohydrauliczne, siła nominalna 2800 N).

Funkcje i działanie

Ruch trzpienia a praca zaworu (kanał regulacyjny)

• Wysuwanie trzpienia zaworu: zamykanie
• Wsuwanie trzpienia zaworu: otwieranie

Charakterystyka regulacji

Charakterystyka zaworu (wg VDI / VDE 2173) dla zaworów przelotowych:

• 0…30% skoku: liniowa
• 30…100% skoku: stałoprocentowa (ngl = 3)

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• DN: 65
• kvs: 50 m³/h
• Skok nominalny: 40 mm
• Temperatura czynnika: -25…220°C
• Przeciek kanał regulacyjny: 0…0,01% wartości kvs (klasa IV)
• Materiały: korpus GP240GH; trzpień/gniazdo/grzybek – stal nierdzewna; dławica uszczelniająca – FEPM (bez silikonu)
• Długość zaworu kołnierzowego: DIN EN 558-1, linia 1

Wymiary i masa (DN65)

• Masa: 29,1 kg
• ØD: 185 mm
• ØD1: 118 mm
• Otwory: Ø19 mm (8x)
• L1: 290 mm
• L2: 178 mm
• ØK: 145 mm
• H1: 115 mm
• H2: 231,5 mm
• Wysokość z siłownikiem SKC (H): 690 mm

Wyposażenie dodatkowe (istotne dla niskich temperatur)

• ASZ6.6 – podgrzewacz trzpienia (S55845-Z108), wymagany do czynników o temperaturze < 0°C.
• Przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia dla DN65…150 na 4 679 5629 0.

Wskazówki montażowe i eksploatacyjne

• Preferowany jest montaż zaworu na powrocie (niższa temperatura medium i mniejsze obciążenie dławicy trzpienia).
• W celu ochrony zaworu zaleca się montaż filtra zanieczyszczeń lub odmulacza przed zaworem.
• Należy usunąć z instalacji zanieczyszczenia (np. odpryski ze spoin), aby zapewnić prawidłową pracę i trwałość.
• W celu ograniczenia ryzyka kawitacji należy dobrać i ograniczyć różnicę ciśnień na zaworze zależnie od temperatury czynnika i ciśnienia statycznego.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.65-50 to wytrzymały zawór kołnierzowy przelotowy PN40 o parametrach DN65 i kvs 50 m³/h, przeznaczony do regulacji lub odcinania przepływu w wymagających instalacjach grzewczych, chłodniczych i wentylacyjnych. Skok 40 mm, niski przeciek kanału regulacyjnego (klasa IV) oraz kompatybilność z siłownikami SKC.. czynią go właściwym wyborem do zastosowań, gdzie liczy się stabilna praca i wysoka odporność materiałowa.
