VVF63.65-63K Zawór przelotowy kołnierzowy, PN40, DN65, kvs 63 m3/h, współpracuje z SKC..

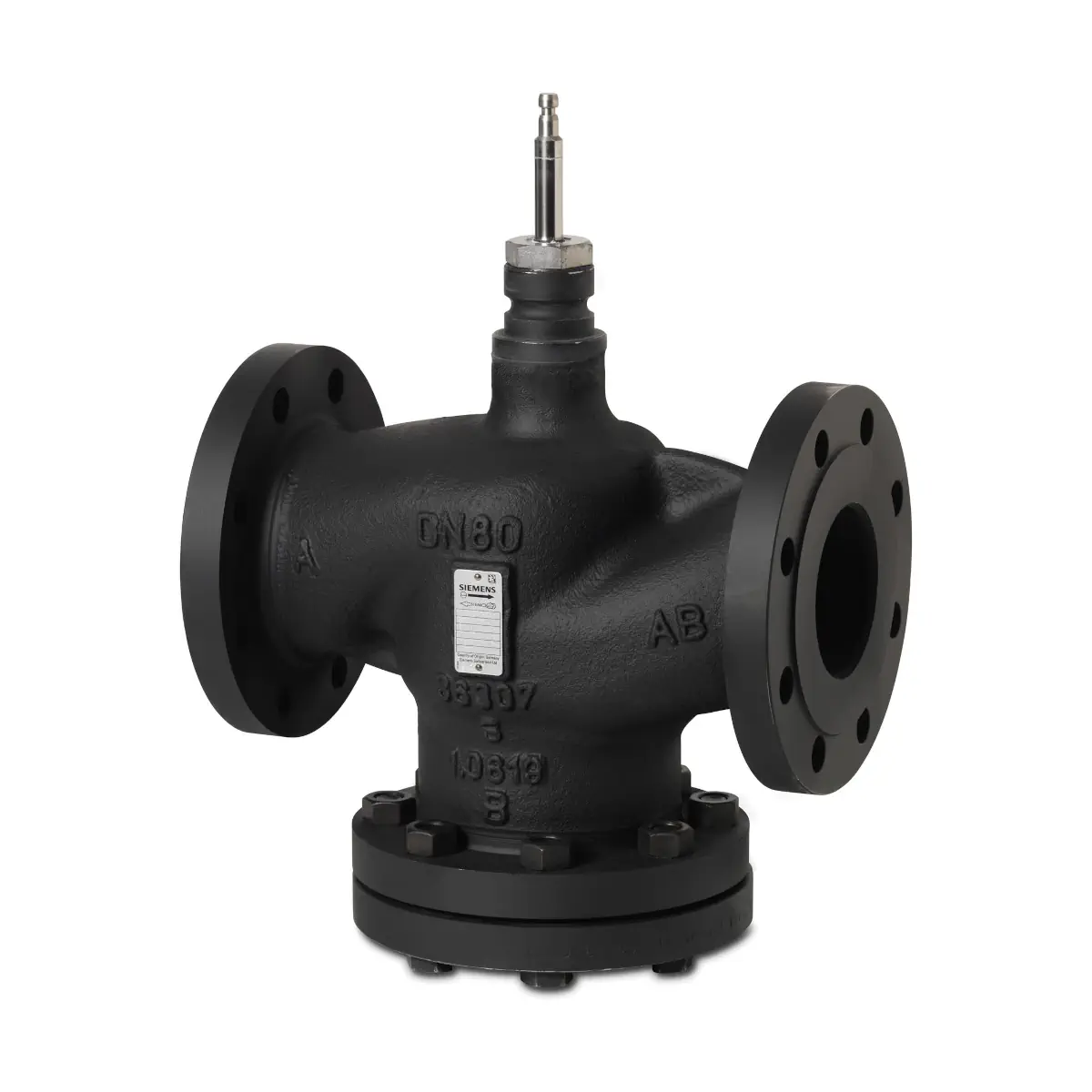

VVF63.65-63K to kołnierzowy zawór przelotowy (2‑drogowy) z typoszeregu Siemens ACVATIX™ VVF63..K, przeznaczony do pracy w instalacjach grzewczych, ciepłowniczych i chłodniczych jako zawór regulacyjny lub odcinający. Wersja K posiada grzybek odciążony hydraulicznie, co ułatwia pracę przy dużych różnicach ciśnienia. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN65 oraz współczynnik przepływu kvs 63 m³/h. Korpus wykonano ze staliwa GP240GH, a przyłącza są kołnierzowe (typ 21, wykonanie B).

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.65-63K
• Typ: zawór kołnierzowy przelotowy (2‑drogowy), odciążony hydraulicznie (wersja K)
• Seria: ACVATIX™ VVF63..K
• Klasa ciśnienia: PN40
• DN: 65
• kvs: 63 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny (DN65): 40 mm
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Kołnierze: typ 21, wykonanie B
• Preferowany kierunek przepływu (wersja K, DN50…150): AB → A (optymalizacja pod przepływ jednokierunkowy dla płynów i pary)

Zastosowanie

Zawór VVF63.65-63K przeznaczony jest do stosowania w instalacjach:

• kotłowych,
• ciepłowniczych,
• chłodniczych (w tym wieżach chłodniczych),
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Wersja K – grzybek odciążony hydraulicznie

• Wykonanie VVF63..K posiada odciążony ciśnieniowo grzybek, co umożliwia regulację przepływu przy wyższych różnicach ciśnienia.
• Dla zaworów odciążonych hydraulicznie (DN50…150) preferowany jest jednokierunkowy przepływ AB → A dla płynów i pary.

Media i zakres temperatury czynnika

• Zakres temperatury czynnika (VVF63..K): -5…220°C
• Ważne ograniczenie: zawory VVF63..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C (ze względu na materiał uszczelnienia odciążonego).
• Para przegrzana: wymagana minimalna suchość przed zaworem 0,98.

Współpraca z siłownikami

VVF63.65-63K może współpracować z siłownikami elektrohydraulicznymi Siemens serii SKC.. (skok 40 mm, siła znamionowa 2800 N).

• Δps: 4000 kPa
• Δpmax: 2000 kPa

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór stosowany jest z siłownikami Siemens z grupy urządzeń współpracujących.

Wskazówki do projektowania i montażu

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zastosować filtr zanieczyszczeń lub odmulacz.
• Czystość instalacji: usunąć z rurociągów zanieczyszczenia oraz odpryski po spawaniu.
• Kawitacja: możliwość ograniczenia poprzez dobór i ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Orientacja montażu: dopuszczalne pozycje montażu co 90°; nie dopuszczać do montażu z siłownikiem skierowanym w dół.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• Charakterystyka zaworu: zgodnie z VDI 2173 (dla wybranych typów i dużych wartości kvs charakterystyka może być zoptymalizowana na maksymalny przepływ objętościowy kV100)
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Skok nominalny (DN65): 40 mm
• Materiały: korpus GP240GH; trzpień/gniazdo/grzybek – stal nierdzewna; dławica – stal nierdzewna, FEPM (bez silikonu); uszczelnienie odciążone (DN50…150) – stal nierdzewna, FEPM (bez silikonu)
• Dyrektywa PED: 2014/68/EU (Grupa płynów 2; DN65 – kategoria I, moduł A, z oznakowaniem CE)
• Kołnierze: ISO 7005
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Warunki otoczenia (praca): -15…55°C, 5…95% r.h.
• Warunki otoczenia (transport): -30…65°C, < 95% r.h.
• Warunki otoczenia (składowanie): -15…55°C, 5…95% r.h.

Wymiary i masa (DN65)

• Wymiary przyłączy: ØD 185 mm; ØD1 118 mm; 8 × Ø19 mm
• Długość zabudowy: L1 290 mm
• Masa: 29,2 kg
• Wysokość z siłownikiem SKC..: H 690 mm

Dostawa i zamawianie

• Numer magazynowy: S55210-V120
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.65-63K to wytrzymały, kołnierzowy zawór przelotowy PN40 o parametrach DN65 / kvs 63 m³/h, przystosowany do wymagających aplikacji z płynami i parą w zakresie -5…220°C. Odciążony hydraulicznie grzybek (wersja K) oraz współpraca z siłownikami SKC.. (40 mm) czynią go rozwiązaniem do instalacji, w których istotna jest stabilna praca przy dużych różnicach ciśnienia.
