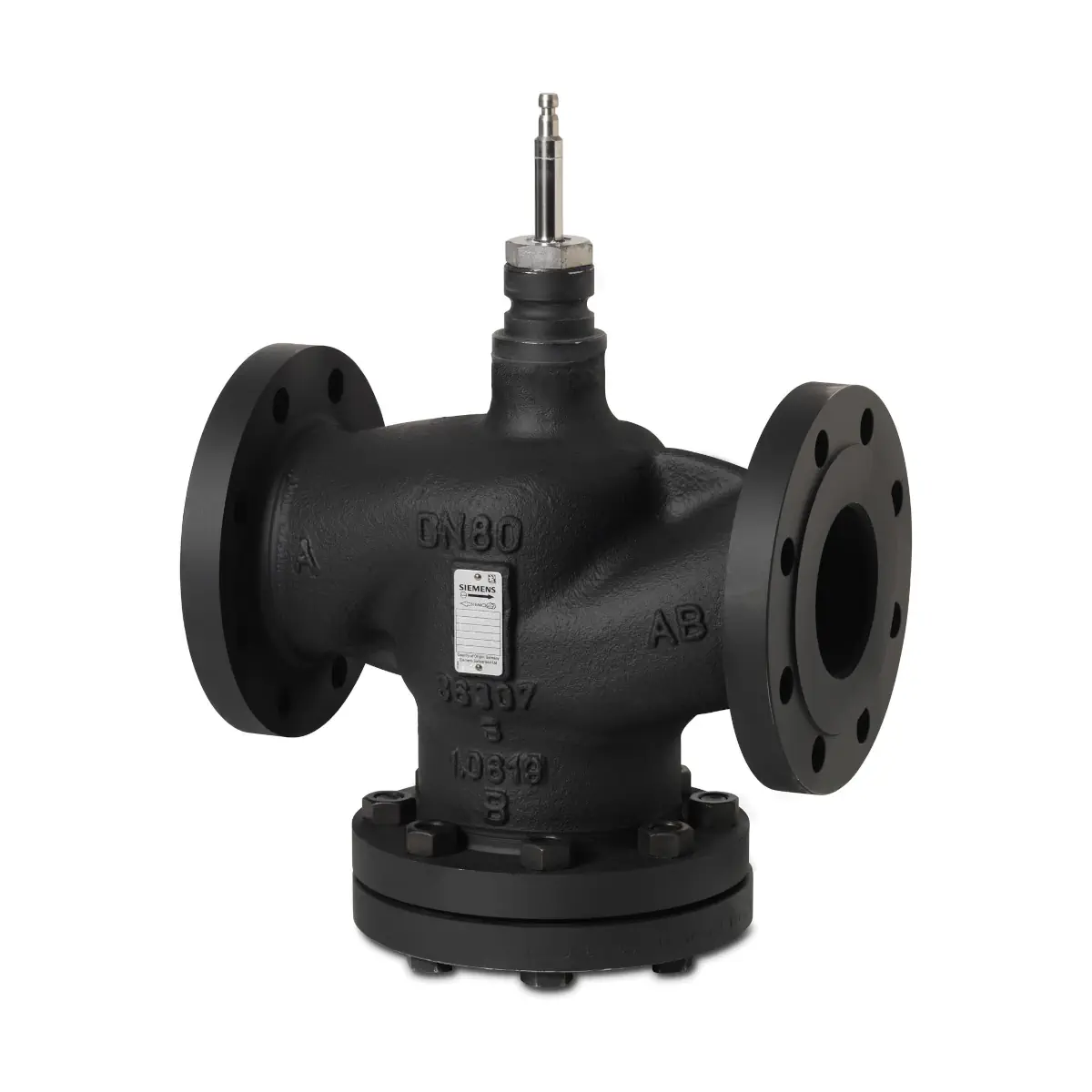

VVF63.80-100K Zawór przelotowy kołnierzowy, PN40, DN80, kvs 100 m3/h, współpracuje z SKC..

VVF63.80-100K to kołnierzowy zawór przelotowy PN40 z typoszeregu ACVATIX™, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, chłodniczych i przemysłowych. Wersja ..K posiada grzybek odciążony ciśnieniowo, dzięki czemu nadaje się do pracy przy dużych różnicach ciśnienia (zawór zoptymalizowany do przepływu jednokierunkowego). Model DN80 ma kvs 100 m³/h, korpus ze staliwa GP240GH i jest przystosowany do czynników o temperaturze -5…220°C.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.80-100K
• Typ: zawór kołnierzowy przelotowy (2-drogowy), odciążony hydraulicznie (wersja K)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN80
• kvs: 100 m³/h
• Zakres temperatury czynnika (wersja K): -5…220°C
• Preferowany kierunek przepływu (DN50…150, płyny i para): AB → A
• Skok nominalny (od DN65): 40 mm
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Uszczelnienia: FEPM (bez silikonu) + elementy ze stali nierdzewnej (również uszczelnienie odciążone DN50…150)
• Kołnierze: typ 21, wykonanie B
• Współpraca z siłownikami: elektrohydrauliczne Siemens SKC.. (skok 40 mm, siła znamionowa 2800 N)
• Zgodność PED (grupa płynów 2): DN50…80 kategoria I, moduł A, z oznakowaniem CE
• Masa (DN80): 37,1 kg
• Dostawa: zawór dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek (siłownik i wyposażenie dodatkowe zamawiane oddzielnie)

Zastosowanie

VVF63.80-100K jest przeznaczony do stosowania w instalacjach kotłowych, ciepłowniczych i chłodniczych, wieżach chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych – jako zawór regulacyjny lub odcinający. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Dopuszczalne czynniki (zależnie od temperatury):

• woda zimna i gorąca,
• woda chłodząca (również obiegi otwarte),
• woda z dodatkiem środka przeciw zamarzaniu i solanki (dla wersji ..K od -5°C),
• para nasycona i para przegrzana (dla pary przegrzanej: min. suchość przed zaworem 0,98),
• oleje grzewcze (na bazie oleju mineralnego).

Konstrukcja i działanie

• Wersja ..K posiada grzybek odciążony ciśnieniowo, co ułatwia regulację przepływu przy wyższych różnicach ciśnienia.
• Dla DN50…150 zawór jest zoptymalizowany do przepływu jednokierunkowego AB → A (płyny i para).

Sprawdzenie działania (kierunek ruchu trzpienia)

• Wysuwanie trzpienia zaworu: zamykanie kanału regulacyjnego (A → AB lub AB → A).
• Wsuwanie trzpienia zaworu: otwieranie kanału regulacyjnego (A → AB lub AB → A).

Charakterystyka regulacji

• 0…30% skoku: liniowa
• 30…100% skoku: stałoprocentowa
• ngl: 3 wg VDI / VDE 2173
• Dla dużych wartości kvs charakterystyka zaworu jest zoptymalizowana na maksymalny przepływ objętościowy kV100.

Siłownik (dobór i współpraca)

• Skok zaworu (DN80): 40 mm
• Dedykowana grupa siłowników Siemens: elektrohydrauliczne SKC.. (skok 40 mm, siła znamionowa 2800 N)
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Montaż i wskazówki projektowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zastosować filtr zanieczyszczeń lub odmulacz.
• Czystość instalacji: usunąć zanieczyszczenia i odpryski po spawaniu z rur oraz armatury przed uruchomieniem.
• Kawitacja: można jej unikać przez ograniczenie różnicy ciśnienia na zaworze w zależności od temperatury czynnika i ciśnienia statycznego.
• Pozycja montażowa: dopuszczalne położenia zgodnie z zaleceniami montażowymi dla zaworów przelotowych i trójdrogowych (nie montować z siłownikiem skierowanym w dół).
• Uruchomienie: zawór uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Wyposażenie dodatkowe

• Podgrzewacz trzpienia ASZ6.6: wymagany do czynników o temperaturze < 0°C.
• Uwaga temperaturowa (wersja ..K): zawory VVF63..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C.

Dane techniczne

• Klasa ciśnienia: PN40
• Wielkość: DN80
• kvs: 100 m³/h
• Skok nominalny: 40 mm
• Temperatura czynnika (VVF63..K): -5…220°C
• Przeciek (kanał regulacyjny): 0…0,01% kvs (klasa IV)
• Materiał korpusu: GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Kołnierze: ISO 7005; długość zaworów kołnierzowych DIN EN 558-1 (linia 1)
• Dyrektywa: PED 2014/68/EU (grupa płynów 2), DN50…80 kategoria I, moduł A, CE
• Masa: 37,1 kg

Podsumowanie

Siemens VVF63.80-100K to solidny, kołnierzowy zawór przelotowy PN40 o parametrach DN80 i kvs 100 m³/h, przeznaczony do wymagających aplikacji z płynami i parą w zakresie -5…220°C. Odciążony hydraulicznie grzybek (wersja ..K), preferowany przepływ AB → A oraz współpraca z siłownikami SKC.. (40 mm) czynią z niego sprawdzony element automatyki w instalacjach HVAC i technologicznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU i dla DN80 posiada oznaczenie CE.
• Zawór kołnierzowy przelotowy PN40 do instalacji z czynnikami o temperaturze od -5 °C do 220 °C. Nie stosować z czynnikami o temperaturze poniżej -5 °C.
• W przypadku pracy z czynnikiem o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6, zgodnie z dokumentacją producenta.
• Produkt jest elementem instalacji ciśnieniowej. Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed montażem i pracami serwisowymi należy odłączyć zasilanie współpracującego siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do pełnego ostygnięcia zaworu i medium.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Nie używać zaworu jako punktu stałego lub elementu nośnego instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Zawory odcinające otwierać dopiero po prawidłowym zamontowaniu siłownika.
• Należy przestrzegać dopuszczalnego kierunku przepływu. Dla modelu VVF63.80-100K zawór jest zoptymalizowany do przepływu jednokierunkowego AB–A dla płynów i pary.
• W instalacjach należy unikać kawitacji poprzez właściwy dobór zaworu i ograniczenie różnicy ciśnień odpowiednio do temperatury czynnika oraz ciśnienia statycznego.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek. Do montażu należy użyć właściwych elementów zgodnych z dokumentacją producenta; śruby kołnierzowe dokręcać krzyżowo, stopniowo, z zachowaniem maksymalnego momentu dokręcania przewidzianego dla DN80/PN40.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi elementów instalacji i urządzeń technicznych.
