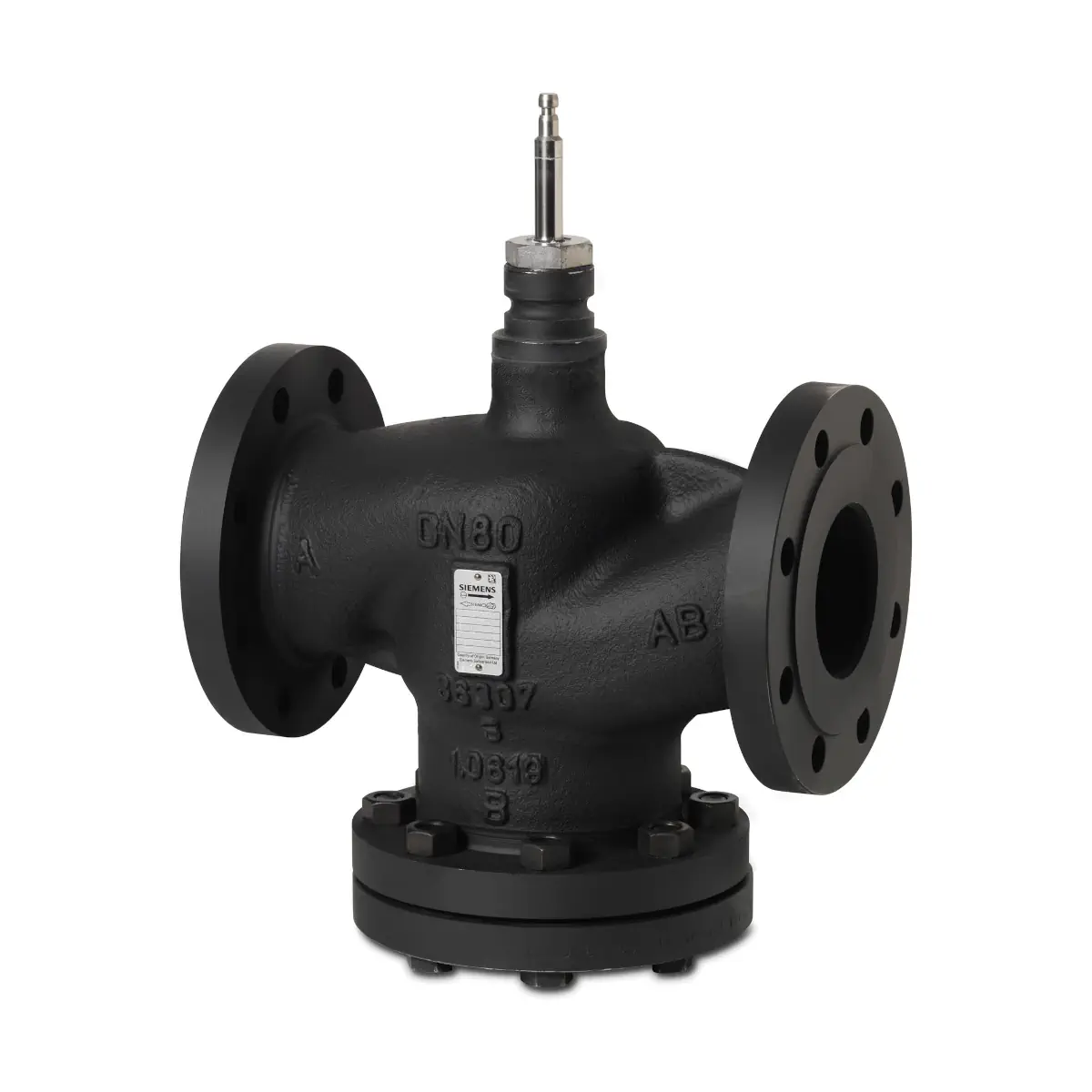

VVF63.80-80 Zawór przelotowy kołnierzowy, PN40, DN80, kvs 80 m3/h, współpracuje z SKC..

VVF63.80-80 to kołnierzowy zawór przelotowy (2-drogowy) Siemens ACVATIX™ o klasie ciśnienia PN40, przeznaczony do zastosowań regulacyjnych lub odcinających w instalacjach grzewczych, ciepłowniczych i chłodniczych. Zawór ma średnicę DN80 oraz współczynnik przepływu kvs 80 m³/h. Korpus wykonano ze staliwa GP240GH, a konstrukcja „dużego skoku” (dla DN80: 40 mm) umożliwia współpracę z siłownikami elektrohydraulicznymi Siemens SKC...

Najważniejsze cechy

• Producent: Siemens
• Model: VVF63.80-80
• Seria: ACVATIX™
• Typ zaworu: zawór kołnierzowy przelotowy (2-drogowy)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN80
• kvs: 80 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny (DN80): 40 mm
• Przeciek kanału regulacyjnego: 0…0,01% wartości kvs (klasa IV)
• Zakres temperatury czynnika (zawór VVF63..): -25…220°C
• Kołnierz: typ 21, wykonanie B
• Preferowany kierunek przepływu (płyny): A → AB (dla cichej pracy i wysokich wartości kvs)
• Wyłączny kierunek przepływu (para): AB → A

Zastosowanie

Zawór VVF63.80-80 jest przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach m.in.:

• kotłowych,
• ciepłowniczych lub chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Współpraca z siłownikami

Dla DN80 zawór ma skok 40 mm i jest przewidziany do współpracy z siłownikami elektrohydraulicznymi Siemens SKC.. (siła znamionowa 2800 N).

Parametry różnicy ciśnienia (dla płynów, z siłownikiem SKC..)

• Δps: 450 kPa
• Δpmax: 400 kPa

Czynniki robocze i temperatura

• Woda (zimna / gorąca / chłodząca): zgodnie z dopuszczalnymi zakresami temperatur dla serii VVF63..
• Woda z dodatkiem środka przeciw zamarzaniu / solanki: możliwa praca do -25°C (w określonych warunkach uszczelnienia trzpienia – patrz poniżej)
• Para nasycona: 100…220°C
• Para przegrzana: 120…220°C (min. suchość przed zaworem 0,98)
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130°C

Materiały wykonania

• Korpus zaworu: staliwo GP240GH
• Kołnierz zaślepiający (VVF..): P265GH
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna
• Uszczelnienie trzpienia (standard): FEPM (bez silikonu)

Wyposażenie dodatkowe (opcjonalne)

• ASZ6.6 – podgrzewacz trzpienia (S55845-Z108), wymagany do czynników o temperaturze < 0°C
• Dławica uszczelniająca trzpienia do pracy z czynnikami poniżej -5°C (dla DN65…150, w tym DN80): 4 679 5629 0
  Z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek o temperaturze pomiędzy -25°C i 150°C.

Wskazówki projektowe i montażowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zastosować filtr zanieczyszczeń lub odmulacz.
• Uwaga na kawitację: ograniczać różnicę ciśnienia na zaworze zależnie od temperatury czynnika i ciśnienia statycznego.

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Wymiary i masa (DN80)

• Masa: 36,9 kg
• Średnica kołnierza D: 200 mm
• Średnica D1: 132 mm
• Otwory montażowe: 19 mm (8x)
• Długość L1: 310 mm
• Długość L2: 190 mm
• ØK: 160 mm
• H1: 115 mm
• H2: 231,5 mm
• H (z siłownikiem SKC): 690 mm

Podsumowanie

Siemens VVF63.80-80 to wytrzymały, kołnierzowy zawór przelotowy PN40 o parametrach DN80 / kvs 80 m³/h, przeznaczony do pracy z wymagającymi mediami i szerokim zakresem temperatur (dla serii VVF63..: -25…220°C). Konstrukcja „dużego skoku” (40 mm dla DN80), materiały klasy przemysłowej oraz kompatybilność z siłownikami elektrohydraulicznymi Siemens SKC.. sprawiają, że jest to solidny wybór do precyzyjnej regulacji w instalacjach HVAC i ciepłownictwie.
