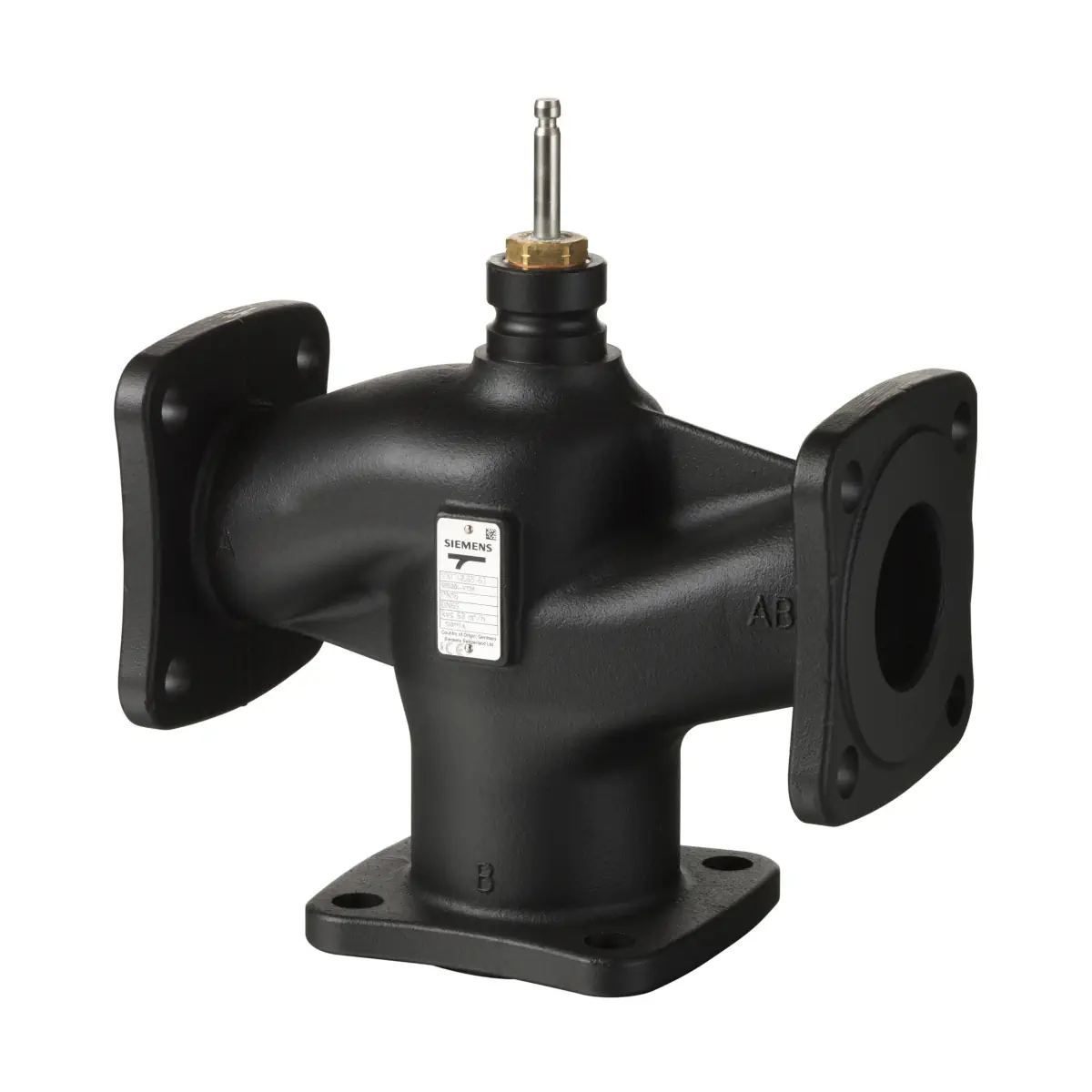

VXF42.40-25 Zawór trójdrogowy kołnierzowy, PN16, DN40, kvs 25 m3/h, współpracuje z SAX.., SKD.., SKB..

VXF42.40-25 to zawór trójdrogowy kołnierzowy z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach HVAC jako zawór regulacyjny lub odcinający. Wykonanie PN16, średnica nominalna DN 40 oraz współczynnik przepływu kvs 25 m³/h pozwalają na stabilną regulację przepływu w układach grzewczych i chłodniczych. Zawór jest przystosowany do czynników o temperaturze -10…150°C, a korpus wykonano z żeliwa szarego EN-GJL-250.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF42.40-25
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN16
• DN: 40
• kvs: 25 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100 (od DN 32)
• Zakres temperatury czynnika: -10…150°C
• Korpus zaworu: żeliwo szare EN-GJL-250
• Połączenie: kołnierz typu 21, wykonanie B
• Numer magazynowy: S55204-V135

Zastosowanie

VXF42.40-25 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Zawór przewidziany jest do zamkniętych obiegów hydraulicznych (należy zwracać uwagę na zjawisko kawitacji).

Czynniki robocze

Zawór może pracować z czynnikami opisanymi w dokumentacji, m.in.:

• zimna woda,
• gorąca woda niskiej i wysokiej temperatury (w ramach zakresu -10…150°C),
• woda z dodatkiem środka przeciwzamarzaniowego,
• solanka,
• woda demineralizowana wg VDI2035 / SWKI_BT102-01.

Dla czynników o temperaturze < 0°C wymagany jest podgrzewacz trzpienia ASZ6.6.

Funkcje i działanie (zawór trójdrogowy)

Tryb mieszania i rozdzielania

• Mieszanie (preferowane zastosowanie): przepływ z A i B do AB.
• Rozdzielanie: przepływ z AB do A i B.

Sprawdzenie działania

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB – zamykanie, obejście B→AB – otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB – otwieranie, obejście B→AB – zamykanie.

Charakterystyka przepływu

• Kanał regulacyjny A-AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B-AB: 0…100% liniowa.

Współpracujące siłowniki

Zawór VXF42.40-25 (skok 20 mm) może współpracować z siłownikami Siemens o skoku 20 mm, m.in. z typoszeregów SAX.., SKD.. oraz SKB...

Dane techniczne

• Klasa ciśnienia: PN16
• Połączenie: kołnierzowe
• DN: 40
• kvs: 25 m³/h
• Temperatura czynnika: -10…150°C
• Skok nominalny: 20 mm
• Przeciek: kanał regulacyjny 0…0,02% wartości kvs
• Przeciek: obejście 0,5…2% wartości kvs (dla kvs ≥ 6,3)
• Iloraz szerokości zakresów (Sv): > 100 (od DN 32)

Materiały

• Korpus zaworu: EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek (VXF..): mosiądz / brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tuleja PTFE; smar bez silikonu

Wymiary i masa (DN 40)

• Masa: 6,3 kg
• ØD: 150 mm
• ØD1: 84 mm
• ØD2: 19 mm (4x)
• ØD3 (otwór przyłącza obejścia): 56 mm
• L1: 200 mm
• L2: 100 mm
• X: 123,2 mm
• Y: 117,8 mm
• ØK: 110 mm
• H1: 37 mm
• H2: 133,5 mm

Wskazówki montażowe i eksploatacyjne

• Zalecane miejsce montażu: na powrocie (niższa temperatura – mniejsze obciążenie dławicy trzpienia).
• Filtr / odmulacz: zalecany przed zaworem w celu ochrony przed zanieczyszczeniami.
• Kawitacja: możliwość ograniczenia przez redukcję różnicy ciśnień na zaworze (zależnie od temperatury czynnika i ciśnienia wstępnego).
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Dostawa

• Zawór, siłownik i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF42.40-25 to solidny zawór trójdrogowy PN16 o parametrach DN 40 / kvs 25 m³/h, przeznaczony do regulacji przepływu w instalacjach HVAC. Żeliwny korpus EN-GJL-250, skok 20 mm oraz charakterystyka kanału regulacyjnego A-AB (liniowa / stałoprocentowa) zapewniają przewidywalną pracę w aplikacjach mieszania lub rozdzielania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem armatury ciśnieniowej PN16 do instalacji grzewczych, chłodniczych i wentylacyjno-klimatyzacyjnych. Dla modelu VXF42.40-25 (DN40) dokumentacja wskazuje brak oznakowania CE w ramach dyrektywy ciśnieniowej 2014/68/UE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i obowiązującymi przepisami lokalnymi.
• Przed montażem i serwisem należy odłączyć zasilanie siłownika, wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia układu.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Zaworu nie wolno używać jako punktu stałego ani elementu nośnego instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki i pozostałości po spawaniu. Producent zaleca zastosowanie filtra zanieczyszczeń lub odmulacza przed zaworem.
• Zawór należy montować i eksploatować wyłącznie z mediami dopuszczonymi przez producenta. Dla modelu VXF42.40-25 dopuszczalna temperatura czynnika wynosi od -10 °C do +150 °C; przy czynnikach o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Należy stosować produkt wyłącznie w zakresie dopuszczalnego ciśnienia i temperatury pracy określonym przez producenta. Nieprzestrzeganie tych parametrów może spowodować uszkodzenie zaworu lub instalacji.
• Produkt przeznaczony jest do zamkniętych obiegów hydraulicznych; należy uwzględnić ryzyko kawitacji i ograniczać różnicę ciśnień zgodnie z dokumentacją producenta.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika. Instalację wolno napełniać tylko przy całkowicie otwartych zaworach.
• Podczas demontażu siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek. Do montażu należy zastosować odpowiednie elementy montażowe i uszczelniające zgodne z dokumentacją producenta; śruby kołnierzowe należy dokręcać krzyżowo, stopniowo i z właściwym momentem.
