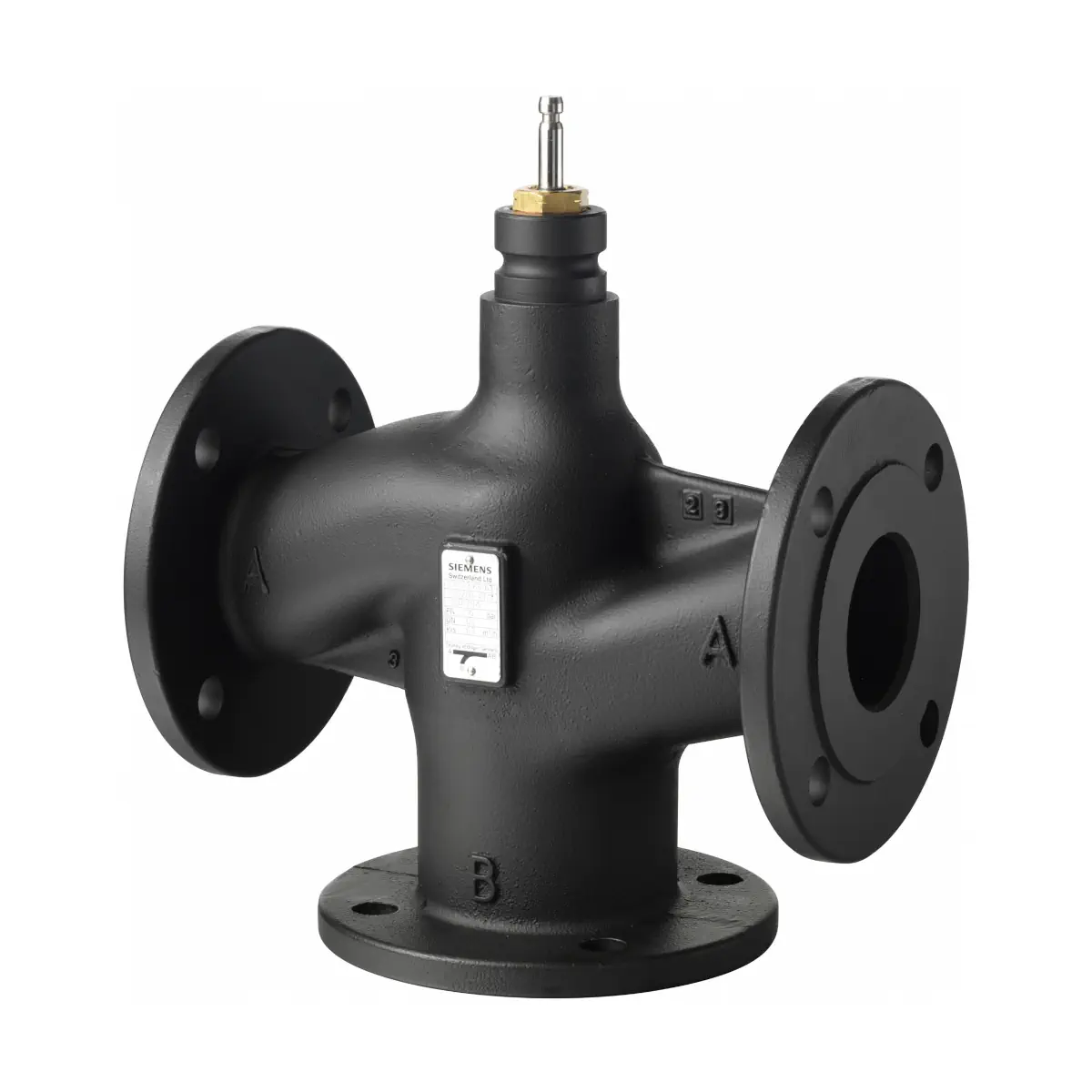

VXF53.25-6.3 Zawór trójdrogowy kołnierzowy z żeliwa, PN25, -20..+220 °C, skok 20/40 mm, DN25, kvs 6,3 m3/h

VXF53.25-6.3 to zawór regulacyjny trójdrogowy kołnierzowy z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach grzewczych i chłodniczych jako zawór mieszający (preferowane zastosowanie) lub rozdzielający. Wersja DN25 oferuje przepływ nominalny kvs 6,3 m³/h, klasę ciśnienia PN25 oraz duży skok 20 mm (dla DN do 50). Zawór może współpracować z siłownikami SAX.., SKD.. lub SKB...

Najważniejsze cechy

• Producent: Siemens
• Model: VXF53.25-6.3
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN25
• Średnica nominalna: DN25
• kvs: 6,3 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Skok nominalny: 20 mm
• Zakres temperatury czynnika (zawór): -20…220°C
• Korpus zaworu: żeliwo sferoidalne EN-GJS-400-18-LT (dla DN15…150)
• Przyłącza: kołnierz typu 21, wykonanie B
• Siłowniki współpracujące: SAX.., SKD.., SKB.. (skok 20 mm)

Zastosowanie

VXF53.25-6.3 jest przeznaczony do stosowania w instalacjach kotłowych, ciepłowniczych lub chłodniczych, wieżach chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja i kierunek przepływu

Tryb mieszania (preferowane zastosowanie)

Przepływ z króćców A i B jest mieszany i prowadzony do króćca AB.

Tryb rozdzielania

Przepływ z króćca AB jest rozdzielany na króćce A oraz B.

Zależność pracy od ruchu trzpienia

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – zamykanie, obejście B→AB – otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – otwieranie, obejście B→AB – zamykanie.

Charakterystyka zaworu (VXF53.25-6.3)

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% liniowa.

Współpracujące siłowniki (skok 20 mm)

• SAX.. – siła znamionowa 800 N
• SKD.. – siła znamionowa 1000 N
• SKB.. – siła znamionowa 2800 N

Uwaga: maksymalna temperatura czynnika zależy od zastosowanego siłownika:

• z siłownikami SAX..: maks. 130°C,
• z siłownikami SKD..: maks. 150°C.

Media i uwagi eksploatacyjne (dla VXF53.25-6.3)

• Zimna woda: 1…25°C
• Gorąca woda: do 220°C (zależnie od aplikacji i doboru siłownika)
• Woda chłodząca (obiegi otwarte): 1…25°C
• Woda z dodatkiem środka przeciw zamarzaniu / solanki: do -20…150°C (dla temperatur poniżej -5°C wymagane działania opisane poniżej)
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)
• Para nasycona / para przegrzana: nie dotyczy zaworów trójdrogowych VXF53..

Praca poniżej 0°C i poniżej -5°C

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C.
• Dla czynników o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na: 4 284 8806 0 (dla V..F53.. DN15…50, w tym DN25).

Dane techniczne

• Klasa ciśnienia: PN25
• Przyłącza: kołnierzowe
• kvs: 6,3 m³/h
• Iloraz szerokości zakresów (Sv): > 100 (dla DN15…150)
• Skok nominalny: 20 mm
• Temperatura czynnika: -20…220°C
• Przeciek – kanał regulacyjny: DN15…150: 0…0,01% wartości kvs (klasa IV)
• Przeciek – obejście: 0,5…2% wartości kvs z SKD.. / SKB.. / SKC..; 0…0,05% wartości kvs z SAX.. / SAV..
• Materiały (DN15…150):
  • Korpus: EN-GJS-400-18-LT
  • Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
  • Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Warunki otoczenia (praca): -15…55°C, 5…95% r.h.

Wymiary i masa (DN25)

• Masa: 4,6 kg
• ØD: 115 mm
• ØD1: 65 mm
• Otwory: Ø14 mm (4x)
• ØD3 (wewnętrzny otwór przyłącza obejścia): 38 mm
• L1: 160 mm
• L2: 80 mm
• ØK: 85 mm
• Wysokość H (z siłownikiem): 505 mm (SAX..), 563 mm (SKD..), 638 mm (SKB..)

Zamawianie i dostawa

• Oznaczenie typu: VXF53.25-6.3
• Numer magazynowy: S55208-V145
• Dostawa: zawór dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Uwaga: zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VXF53.25-6.3 to solidny, trójdrogowy zawór kołnierzowy PN25 o parametrach DN25 i kvs 6,3 m³/h, przeznaczony do precyzyjnej regulacji przepływu w aplikacjach grzewczych i chłodniczych. Duży skok 20 mm, żeliwny korpus EN-GJS-400-18-LT oraz możliwość pracy w funkcji mieszania lub rozdzielania ułatwiają dobór i zapewniają stabilną pracę w wymagających instalacjach.
