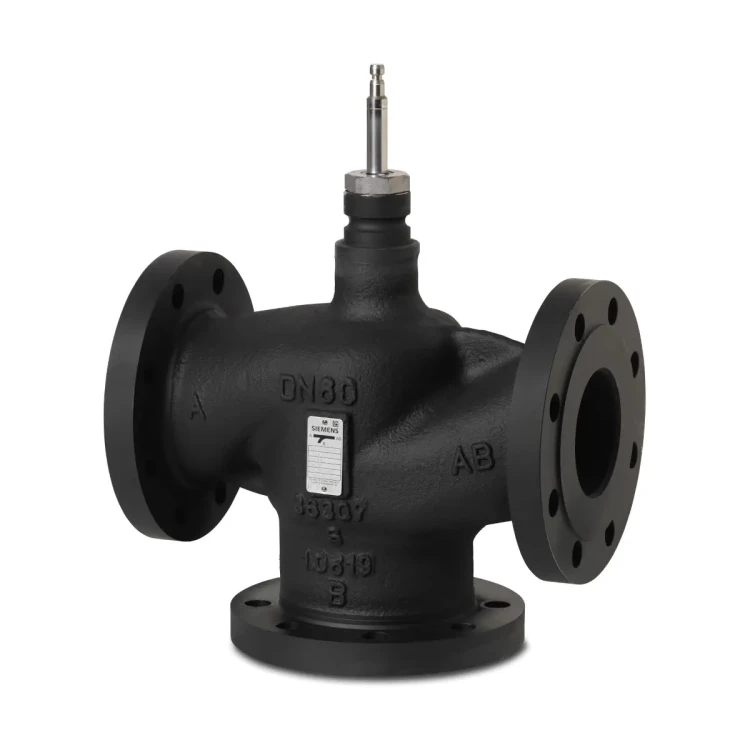

VXF63.15-1.6 Zawór trójdrogowy kołnierzowy, PN40, DN15, kvs 1,6 m3/h, współpracuje z SKD.., SKB.., SKC..

VXF63.15-1.6 to trójdrogowy zawór kołnierzowy Siemens z serii ACVATIX™, przeznaczony do pracy w instalacjach grzewczych i chłodniczych jako zawór regulacyjny lub odcinający. Wersja PN40 o średnicy DN15 i współczynniku kvs 1,6 m³/h została zaprojektowana dla czynników o temperaturze -25…220°C (w zależności od medium) oraz do zastosowań w obiegach zamkniętych lub otwartych (z uwzględnieniem ryzyka kawitacji). Numer magazynowy: S55210-V131.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF63.15-1.6
• Typ: zawór trójdrogowy kołnierzowy (seria zaworów o dużym skoku)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN15
• kvs: 1,6 m³/h (dla zimnej wody 5…30°C, przy Δp 100 kPa i zaworze całkowicie otwartym H100)
• Skok nominalny (dla DN15): 20 mm
• Kołnierz: typ 21, wykonanie B
• Korpus zaworu: staliwo GP240GH
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs z siłownikami SKD.. / SKB..

Zastosowanie

Zawór VXF63.15-1.6 przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować jako zawór mieszający (preferowane zastosowanie) lub zawór rozdzielający.

Media i zakres temperatury czynnika

• Zakres temperatury czynnika (VXF63..): -25…220°C
• Woda / roztwory z dodatkiem przeciwzamarzaniowym / solanki: możliwe zastosowanie w zakresie do -25°C (zależnie od konfiguracji i wymagań uszczelnienia)
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)

• Ważne: przy stosowaniu podgrzewacza trzpienia z czynnikami o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia.

Charakterystyka regulacji (zawór trójdrogowy)

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Obejście B–AB: 0…100% liniowa
• Funkcje przepływu: mieszanie (A i B do AB) lub rozdzielanie (AB do A i B)

Współpraca z siłownikami

VXF63.15-1.6 (skok 20 mm) może współpracować z siłownikami elektrohydraulicznymi Siemens: SKD.. oraz SKB.. (dobór zależny od wymagań aplikacji).

• SKD..: skok 20 mm, siła znamionowa 1000 N
• SKB..: skok 20 mm, siła znamionowa 2800 N
• Uwaga temperaturowa: z siłownikami SKD.. maksymalna temperatura czynnika wynosi 150°C

Montaż i uruchomienie (zasada działania kanałów)

Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, czy trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – zamykanie, obejście B→AB – otwieranie
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – otwieranie, obejście B→AB – zamykanie

Wyposażenie dodatkowe (opcjonalnie)

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia (wymagany do czynników o temperaturze < 0°C)
• Dławica uszczelniająca trzpienia dla DN15…50 (4 284 8806 0): do stosowania z czynnikami o temperaturze poniżej -5°C (wymagana m.in. przy podgrzewaczu trzpienia w tym zakresie temperatur)

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek.

Podsumowanie

Siemens VXF63.15-1.6 to solidny zawór trójdrogowy kołnierzowy PN40 o parametrach DN15 i kvs 1,6 m³/h, przeznaczony do precyzyjnej regulacji przepływu w aplikacjach HVAC i energetyce cieplnej/chłodniczej. Wysokiej klasy materiały (korpus ze staliwa GP240GH, elementy wewnętrzne ze stali nierdzewnej) oraz możliwość współpracy z siłownikami SKD.. / SKB.. ułatwiają dobór rozwiązania do wymagających warunków pracy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy PN40 do instalacji z płynami. Model VXF63.15-1.6 jest przeznaczony wyłącznie do stosowania zgodnie z dokumentacją producenta i z dopuszczonymi mediami oraz zakresami temperatury.
• Dla tego modelu dopuszczalne są wyłącznie płyny. Nie stosować do pary.
• Produkt jest elementem armatury ciśnieniowej. Montaż, uruchomienie, obsługa i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed montażem i demontażem należy odłączyć zasilanie współpracującego siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia układu.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Zawór należy montować wyłącznie w dopuszczalnych pozycjach montażowych pokazanych w dokumentacji producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki, pozostałości spawania i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy przewidzieć filtr zanieczyszczeń lub odmulacz.
• Napełnianie instalacji wolno wykonywać tylko przy całkowicie otwartym zaworze.
• Siłownik można montować i uruchamiać dopiero po prawidłowym zamontowaniu zaworu. Zawory odcinające instalacji wolno otworzyć dopiero po właściwym zamontowaniu siłownika.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Przy demontażu siłownik wolno odłączyć od zaworu dopiero po całkowitym obniżeniu ciśnienia w rurociągu.
• Zawór należy stosować wyłącznie w zakresie zgodności medium i temperatury określonym przez producenta. Dla modelu VXF63.15-1.6 temperatura medium wynosi standardowo od -25 °C do 220 °C, z zastrzeżeniem ograniczeń dla konkretnych mediów.
• Przy stosowaniu z wodą z dodatkiem środka przeciw zamarzaniu lub z solanką w temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na dedykowaną część 4 284 8806 0. Z taką dławicą zawór może pracować z wodą, wodą z dodatkami przeciwzamarzaniowymi i solanką w zakresie od -25 °C do 150 °C.
• W celu ograniczenia ryzyka kawitacji należy dobrać zawór i warunki pracy zgodnie z dokumentacją producenta oraz ograniczyć różnicę ciśnienia odpowiednio do temperatury medium i ciśnienia statycznego.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, etapami, z zachowaniem maksymalnych momentów dokręcania wskazanych w instrukcji producenta.
• Produkt dostarczany jest bez przeciwkołnierzy, śrub i uszczelek. Do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi armatury i odpadów technicznych.
• Dla armatury ciśnieniowej grupy płynów 2 w rozmiarze DN15 produkt nie podlega oznakowaniu CE zgodnie z PED 2014/68/UE, art. 4 ust. 3 (uznana praktyka inżynierska).
