VXF63.150-315 Zawór trójdrogowy kołnierzowy, PN40, DN150, kvs 315 m3/h, współpracuje z SKC..

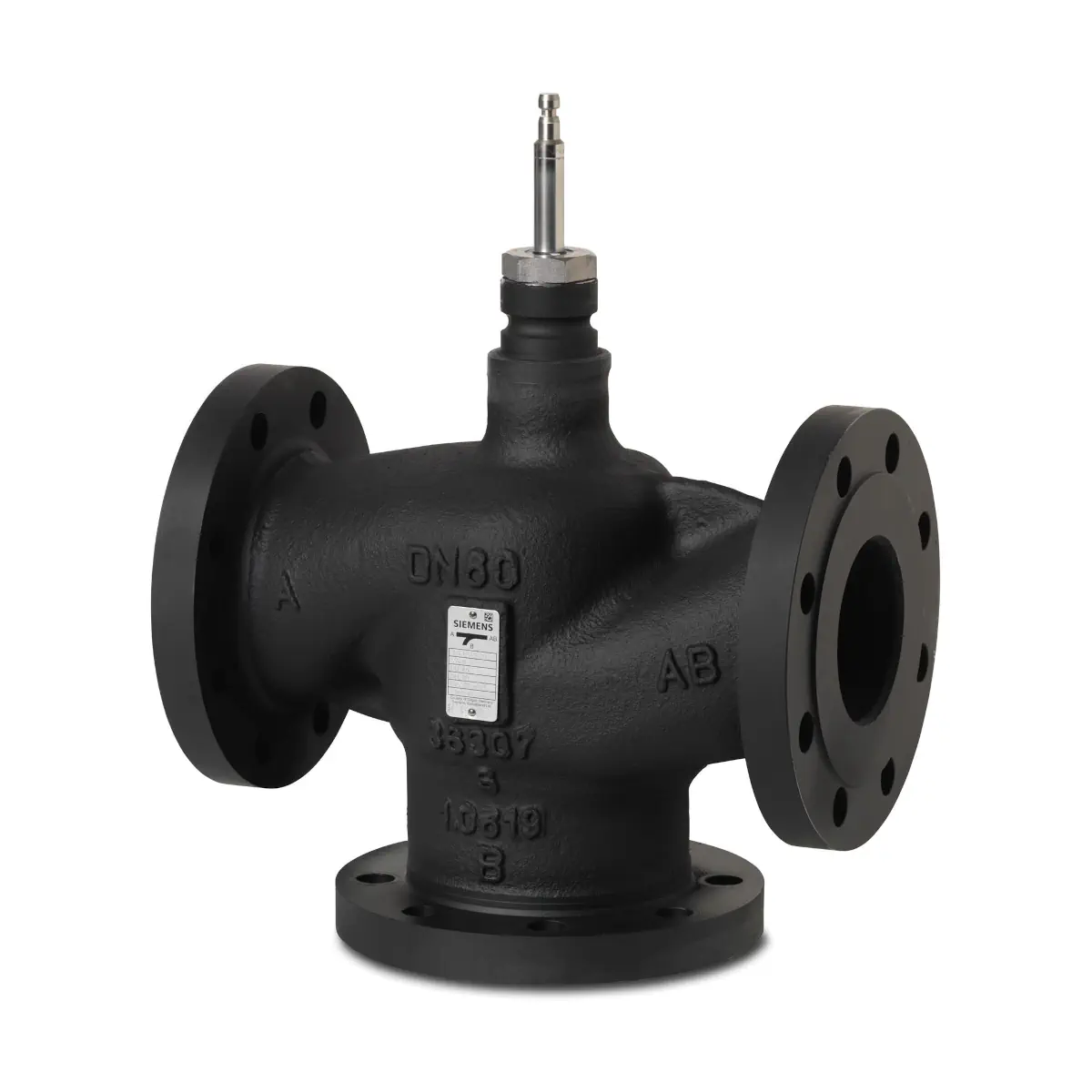

Siemens VXF63.150-315 to zawór trójdrogowy kołnierzowy z serii ACVATIX™, w wykonaniu PN40, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Model ten ma średnicę DN150 oraz współczynnik przepływu kvs 315 m³/h. Korpus wykonano ze staliwa GP240GH, a zawór może współpracować z siłownikami elektrohydraulicznymi (dla DN150: skok nominalny 40 mm – dobór siłownika o skoku 40 mm, np. z rodziny SKC..).

Najważniejsze cechy

• Producent: Siemens
• Seria / rodzina: ACVATIX™ VXF63..
• Model: VXF63.150-315
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN150
• kvs: 315 m³/h
• Skok nominalny zaworu: 40 mm
• Zakres temperatury czynnika (VXF63..): -25…220 °C
• Przyłącza: kołnierz typu 21, wykonanie B
• Korpus zaworu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs (z siłownikami SKD.., SKB.., SKC..)

Zastosowanie

VXF63.150-315 jest przeznaczony do stosowania w instalacjach kotłowych oraz chłodniczych, wieżach chłodniczych, grupach grzewczych, centralach wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający.

• Do zamkniętych lub otwartych obiegów hydraulicznych (należy uważać na kawitację).
• Zawór trójdrogowy może pracować jako mieszający (preferowane zastosowanie) lub rozdzielający.

Funkcja i charakterystyka

Funkcja mieszania i rozdzielania

• Mieszanie: przepływ z A i B do AB.
• Rozdzielanie: przepływ z AB do A i B.

Charakterystyka przepływu (zawór trójdrogowy)

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% liniowa.
• Króciec AB: stały przepływ; A: zmienny przepływ; B: obejście (zmienny przepływ).

Czynniki i temperatura pracy (dla VXF63..)

• Woda zimna: 1…25 °C
• Woda gorąca (niska / wysoka temperatura): 1…220 °C (w zakresie wyszczególnionych przedziałów temperatur)
• Woda z dodatkiem środka przeciwzamarzaniowego: do -25…150 °C (dla temperatur poniżej -5 °C wymagane działania opisane poniżej)
• Woda chłodząca: 1…25 °C (obiegi otwarte)
• Solanki: do -25…150 °C (dla temperatur poniżej -5 °C wymagane działania opisane poniżej)
• Oleje grzewcze (na bazie oleju mineralnego): 20…220 °C
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130 °C

Praca w niskich temperaturach – wyposażenie i uszczelnienie trzpienia

• Podgrzewacz trzpienia: ASZ6.6 (S55845-Z108) – wymagany do czynników o temperaturze < 0°C.
• Przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia dla DN65…150 na: 4 679 5629 0.

Dobór siłownika (współpraca)

Zawór VXF63.150-315 jest przystosowany do współpracy z siłownikami elektrohydraulicznymi. Dla DN150 obowiązuje skok nominalny zaworu 40 mm, dlatego należy dobrać siłownik o skoku 40 mm (np. z rodziny SKC..).

Wskazówki projektowe i montażowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Ochrona instalacji: zalecany filtr zanieczyszczeń lub odmulacz przed zaworem.
• Czystość instalacji: usunąć zanieczyszczenia i odpryski ze spoin spawalniczych z rur i armatury.
• Kawitacja: możliwość ograniczenia ryzyka poprzez ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Uruchomienie: zawór uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Dostawa i zamawianie

• Numer magazynowy (zamówieniowy): S55210-V145
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• Temperatura czynnika (VXF63..): -25…220 °C
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny (DN150): 40 mm
• Materiały:
  • Korpus: staliwo GP240GH
  • Trzpień / gniazdo / grzybek: stal nierdzewna
  • Dławica uszczelniająca trzpienia: stal nierdzewna; uszczelnienie FEPM (bez silikonu)
• Dyrektywa PED 2014/68/EU (grupa płynów 2): DN100…150 kategoria II, moduł A2, z oznakowaniem CE (jednostka notyfikowana 0036)
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Kołnierze: ISO 7005
• Jakość wody: VDI 2035

Wymiary (VXF63.150-315)

• Masa: 84,0 kg
• ØD: 297 mm
• ØD1: 211 mm
• ØD2: 28 mm (8x)
• ØD3: 174 mm
• L1: 480 mm
• L2: 240 mm
• ØK: 250 mm
• H1: 186,5 mm
• H2: 303 mm
• H (z siłownikiem SKC..): 762 mm

Podsumowanie

Siemens VXF63.150-315 to trójdrogowy zawór kołnierzowy PN40 o średnicy DN150 i przepływie nominalnym kvs 315 m³/h, przeznaczony do wymagających aplikacji grzewczych i chłodniczych. Solidny korpus ze staliwa GP240GH, praca w szerokim zakresie temperatur -25…220 °C oraz charakterystyka odpowiednia dla funkcji mieszania i rozdzielania czynią go rozwiązaniem do precyzyjnej regulacji przepływu w instalacjach infrastrukturalnych i HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU. Dla DN150 posiada oznaczenie CE zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi elementów instalacji przemysłowych i armatury.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i obowiązującymi przepisami lokalnymi.
• Zawór jest elementem instalacji ciśnieniowej. Przed montażem, demontażem lub pracami serwisowymi należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia układu.
• Nie dotykać gorących części bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi elementami może spowodować oparzenia.
• Montaż wykonywać przy odłączonym zasilaniu urządzeń współpracujących. Jeżeli zawór współpracuje z siłownikiem, przed pracami serwisowymi należy wyłączyć pompę i odłączyć zasilanie elektryczne siłownika.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach roboczych.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. W celu zapewnienia prawidłowej pracy i trwałości należy przewidzieć filtr zanieczyszczeń lub odmulacz przed zaworem.
• Napełnianie instalacji wykonywać tylko przy całkowicie otwartym zaworze. Zawory odcinające otwierać dopiero po prawidłowym zamontowaniu siłownika.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta. Nie dopuszczać do montażu siłownika skierowanego w dół.
• W przypadku współpracy z siłownikiem nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór VXF63.150-315 jest przeznaczony wyłącznie do dopuszczonych czynników i zakresów temperatur podanych przez producenta. Dla tego modelu temperatura czynnika wynosi od -25 °C do 220 °C, z zastrzeżeniem ograniczeń dla konkretnych mediów.
• Przy pracy z wodą z dodatkiem środka przeciw zamarzaniu lub solanką w temperaturze poniżej -5 °C należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na wersję 4 679 5629 0. Z taką dławicą zawór może pracować z tymi mediami w zakresie od -25 °C do 150 °C.
• Przy czynnikach o temperaturze poniżej 0 °C wymagane jest zastosowanie podgrzewacza trzpienia ASZ6.6.
• Należy zapobiegać kawitacji poprzez ograniczenie różnicy ciśnienia na zaworze odpowiednio do temperatury czynnika i ciśnienia statycznego instalacji.
• Zawór jest przeznaczony do cieczy. Stosowanie z mediami innymi niż wskazane w dokumentacji producenta jest niedopuszczalne.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnymi momentami dokręcania podanymi przez producenta. Po osiągnięciu temperatury roboczej należy ponownie dokręcić połączenie wymaganym momentem.
