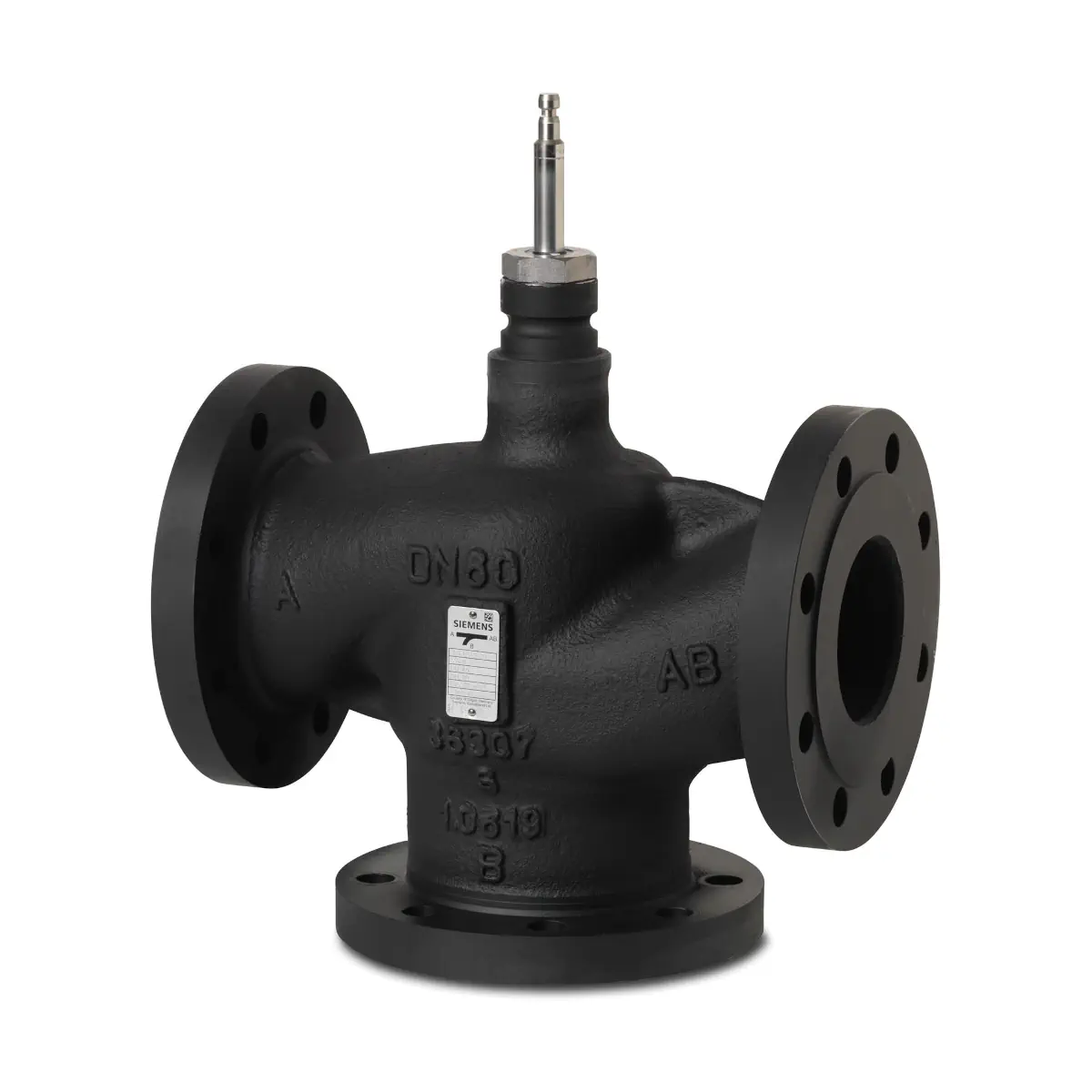

VXF63.32-16 Zawór trójdrogowy kołnierzowy, PN40, DN32, kvs 16 m3/h, współpracuje z SKD.., SKB.., SKC..

VXF63.32-16 to wysokiej klasy zawór trójdrogowy kołnierzowy Siemens z serii ACVATIX™, przeznaczony do pracy w instalacjach HVAC jako zawór regulacyjny lub odcinający. Wersja ta ma klasę ciśnienia PN40, średnicę nominalną DN32 oraz współczynnik przepływu kvs = 16 m³/h. Korpus wykonano ze staliwa GP240GH, a zawór może współpracować z siłownikami elektrohydraulicznymi SKD.. oraz SKB.. (skok zaworu 20 mm).

Najważniejsze cechy

• Producent: Siemens
• Model: VXF63.32-16
• Numer magazynowy: S55210-V137
• Typ: zawór trójdrogowy kołnierzowy
• Klasa ciśnienia: PN40
• Średnica nominalna: DN32
• kvs: 16 m³/h
• Skok nominalny: 20 mm
• Przyłącza: kołnierzowe (kołnierz typu 21, wykonanie B; kołnierze wg ISO 7005)
• Temperatura czynnika (zawór): -25…220 °C
• Korpus zaworu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs (z siłownikami SKD.., SKB.., SKC..)

Zastosowanie

Zawór VXF63.32-16 jest przeznaczony do zastosowań w instalacjach:

• instalacje kotłowe,
• instalacje chłodnicze,
• wieże chłodnicze (obiegi otwarte),
• grupy grzewcze,
• centrale wentylacyjne i klimatyzacyjne.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uważać na kawitację).

Czynniki robocze i zakresy temperatur

• Woda zimna / gorąca: 1…150 °C oraz 150…220 °C (zależnie od zastosowania)
• Woda chłodząca: 1…25 °C (obiegi otwarte)
• Woda z dodatkiem środka przeciw zamarzaniu, solanki: -25…150 °C (przy spełnieniu wymagań dot. uszczelnienia poniżej)
• Oleje grzewcze: 20…220 °C (na bazie oleju mineralnego)

Praca w niskich temperaturach (wyposażenie opcjonalne)

• Podgrzewacz trzpienia: ASZ6.6 (S55845-Z108) – wymagany do czynników o temperaturze < 0 °C.
• Przy stosowaniu podgrzewacza trzpienia i czynnika o temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na: 4 284 8806 0 (dla DN15…50, dotyczy DN32).
• Z dławicą 4 284 8806 0 zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek w temperaturze pomiędzy -25 °C i 150 °C.

Funkcje i działanie (zawór trójdrogowy)

VXF63.32-16 może pracować jako zawór mieszający (preferowane zastosowanie) lub rozdzielający:

• Mieszanie: przepływ z A i B do AB
• Rozdzielanie: przepływ z AB do A i B

Kierunek przepływu i ruch trzpienia

• Kanał regulacyjny A→AB (lub AB→A): wysuwanie trzpienia zaworu – zamykanie, wsuwanie trzpienia – otwieranie.
• Obejście B→AB: wysuwanie trzpienia zaworu – otwieranie, wsuwanie trzpienia – zamykanie.

Charakterystyka przepływu

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa, ngl = 3 wg VDI / VDE 2173.
• Obejście B–AB: 0…100% liniowa.

Siłowniki kompatybilne

Zawór VXF63.32-16 może współpracować z siłownikami elektrohydraulicznymi Siemens:

• SKD.. (dla skoku 20 mm)
• SKB.. (dla skoku 20 mm)

• Uwaga temperaturowa: z siłownikami SKD.. maksymalna temperatura czynnika wynosi 150 °C.

Montaż i dostawa

• Preferowany jest montaż zaworu na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Dla zapewnienia prawidłowej pracy zaleca się montaż filtra zanieczyszczeń / odmulacza przed zaworem.
• Przed uruchomieniem należy usunąć z instalacji zanieczyszczenia (np. odpryski po spawaniu).
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.
• Dostawa: zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek. Zawór, siłownik i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VXF63.32-16 to solidny, kołnierzowy zawór trójdrogowy PN40 o średnicy DN32 i kvs 16 m³/h, przeznaczony do regulacji przepływu w instalacjach grzewczych i chłodniczych (w tym w wieżach chłodniczych) w funkcji mieszania lub rozdzielania. Stalowy korpus GP240GH, elementy ze stali nierdzewnej oraz możliwość współpracy z siłownikami SKD.. / SKB.. czynią go trwałym rozwiązaniem do wymagających aplikacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy Siemens VXF63.32-16 jest osprzętem ciśnieniowym klasy PN40, przeznaczonym do pracy wyłącznie z dopuszczonymi przez producenta czynnikami ciekłymi, zgodnie z dokumentacją techniczną.
• Produkt podlega wymaganiom dyrektywy ciśnieniowej PED 2014/68/UE; dla DN32 nie wymaga oznakowania CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Zawór należy montować i demontować wyłącznie przy odłączonym zasilaniu współpracującego siłownika oraz po całkowitym zredukowaniu ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne siłownika.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego lub elementu do podparcia instalacji. Może to spowodować uszkodzenie zaworu lub rurociągu.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Napełnianie instalacji wolno wykonywać tylko przy całkowicie otwartych zaworach.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Zawór należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta; nie wolno montować siłownika skierowanego w dół.
• Dla prawidłowej pracy należy zachować wymagane odcinki proste rurociągu przed i za zaworem zgodnie z dokumentacją montażową producenta.
• Należy stosować wyłącznie dopuszczalne zakresy ciśnienia, temperatury i media robocze. Niewłaściwy dobór medium lub parametrów pracy może prowadzić do nieszczelności, uszkodzenia zaworu lub zagrożenia dla instalacji.
• Model VXF63.32-16 jest przeznaczony do pracy z cieczami; nie należy stosować go do pary.
• W przypadku pracy z czynnikiem o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• W przypadku pracy z czynnikiem o temperaturze poniżej -5 °C dla modelu VXF63.32-16 należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na numer 4 284 8806 0.
• Dla zaworu z dławicą 4 284 8806 0 przy temperaturach poniżej -5 °C dopuszczalne są wyłącznie: woda, woda z dodatkami przeciwzamarzaniowymi oraz solanki, w zakresie od -25 °C do 150 °C.
• Należy unikać kawitacji poprzez odpowiednie ograniczenie różnicy ciśnienia na zaworze, zależnie od temperatury czynnika i ciśnienia statycznego.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnymi momentami dokręcania podanymi przez producenta.
• Produkt nie może być usuwany z odpadami komunalnymi; utylizację należy prowadzić zgodnie z obowiązującymi lokalnie przepisami.
