VXF63.40-16 Zawór trójdrogowy kołnierzowy, PN40, DN40, kvs 16 m3/h, współpracuje z SKD.., SKB.., SKC..

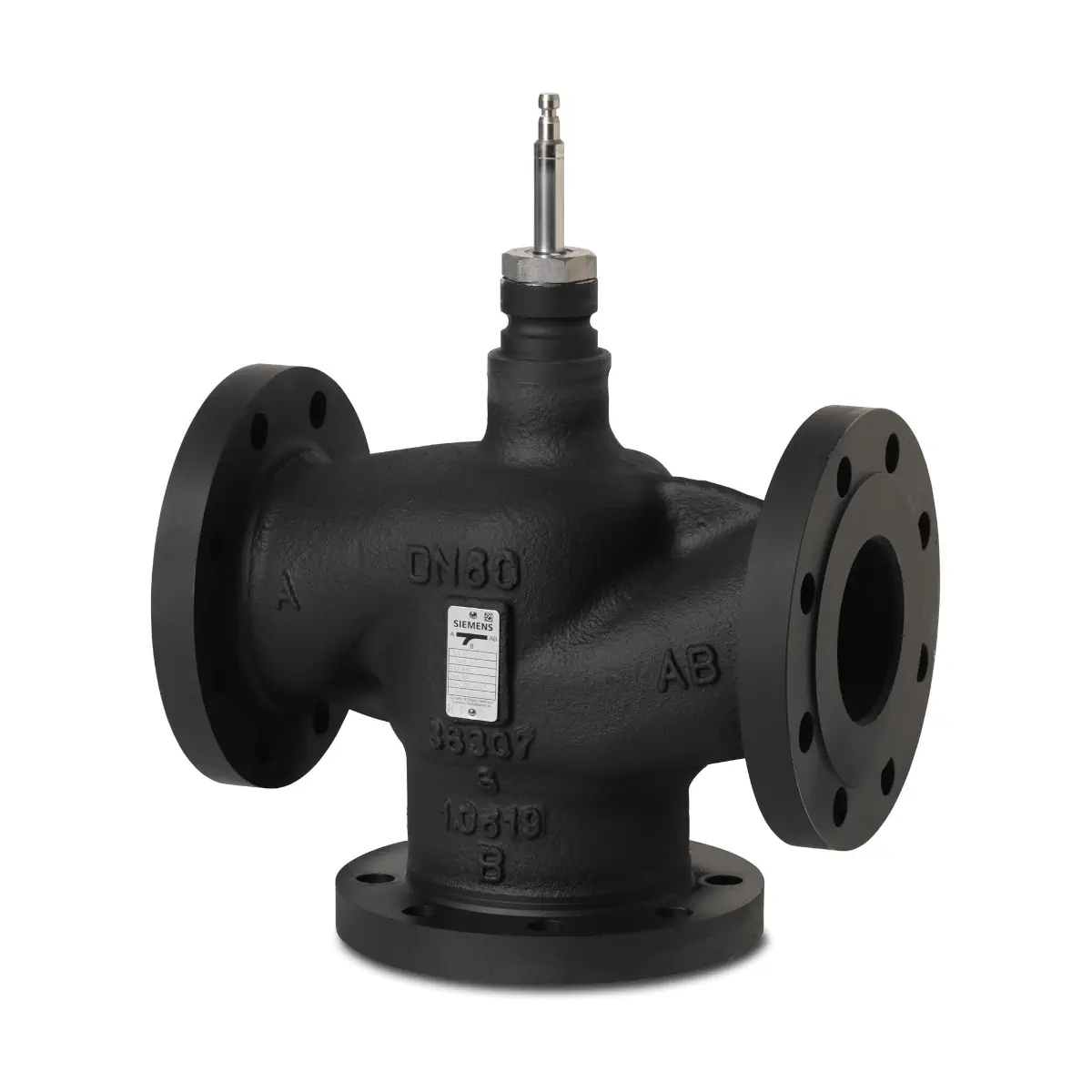

Siemens VXF63.40-16 to zawór trójdrogowy kołnierzowy z serii ACVATIX™, przeznaczony do pracy w instalacjach grzewczych i chłodniczych jako zawór regulacyjny lub odcinający. Wykonanie w klasie ciśnienia PN40, z korpusem ze staliwa GP240GH, zapewnia wysoką trwałość w wymagających aplikacjach. Model VXF63.40-16 ma średnicę DN40 i współczynnik przepływu kvs 16 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa, zawór całkowicie otwarty).

Najważniejsze cechy

• Producent: Siemens
• Model: VXF63.40-16
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN40
• kvs: 16 m³/h
• Skok nominalny: 20 mm (dla DN do 50)
• Zakres temperatury czynnika (VXF63..): -25…220 °C
• Przyłącza: kołnierzowe, kołnierz typu 21, wykonanie B
• Korpus zaworu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Charakterystyka przepływu: kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3); obejście B–AB: 0…100% liniowa
• Przeciek: kanał regulacyjny DN15…150: 0…0,01% kvs (klasa IV); obejście: 0,5…2% kvs (z siłownikami SKD.., SKB.., SKC..)
• Współpraca z siłownikami: Siemens SKD.. i SKB.. (skok 20 mm)

Zastosowanie

Zawór VXF63.40-16 przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych i chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja zaworu trójdrogowego (mieszanie / rozdzielanie)

• Mieszanie: przepływ z A i B do AB (preferowane zastosowanie).
• Rozdzielanie: przepływ z AB do A i B.

Charakterystyka regulacji

Zawór ma rozdzielone charakterystyki dla kanału regulacyjnego i obejścia:

• Kanał regulacyjny A–AB: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% skoku – liniowa.
• Króciec AB: stały przepływ, A: zmienny przepływ, B: obejście (zmienny przepływ).

Media i zakresy temperatur

Dla serii VXF63.. dopuszczalne są m.in.: woda (zimna i gorąca), woda chłodząca (także w obiegach otwartych), woda z dodatkiem środka przeciw zamarzaniu, solanki oraz oleje grzewcze na bazie oleju mineralnego – w zakresie temperatury czynnika -25…220°C (zgodnie z doborem dla aplikacji).

Uwaga dla niskich temperatur: przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia.

Siłowniki współpracujące (dobór dla DN40 / skok 20 mm)

Zawór VXF63.40-16 (skok 20 mm) współpracuje z siłownikami elektrohydraulicznymi Siemens o skoku 20 mm, w szczególności z rodzin: SKD.. oraz SKB.. (w zależności od wersji: sterowanie 3-stawne lub sygnałem ciągłym).

• SKD.. (20 mm): siła znamionowa 1000 N
• SKB.. (20 mm): siła znamionowa 2800 N

Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu zaworu z siłownikami Siemens przewidzianymi do współpracy.

Wskazówki do montażu i uruchomienia

• Preferowany montaż: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zamontować filtr zanieczyszczeń lub odmulacz.
• Uruchomienie: zawór uruchamiać tylko po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.
• Sprawdzenie działania (zależność skoku):
  • wysuwanie trzpienia zaworu: kanał regulacyjny A→AB lub AB→A – zamykanie, obejście B→AB – otwieranie,
  • wsuwanie trzpienia zaworu: kanał regulacyjny A→AB lub AB→A – otwieranie, obejście B→AB – zamykanie.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• DN: 40
• kvs: 16 m³/h
• Skok nominalny: 20 mm
• Temperatura czynnika (VXF63..): -25…220 °C
• Korpus zaworu: staliwo GP240GH
• Kołnierze: ISO 7005
• Długość zaworu kołnierzowego: DIN EN 558-1, linia 1
• Charakterystyka zaworu: VDI 2173
• Przeciek (kanał regulacyjny): 0…0,01% kvs (klasa IV)
• Przeciek (obejście): 0,5…2% kvs (z siłownikami SKD.., SKB.., SKC..)
• Dyrektywa ciśnieniowa: PED 2014/68/EU (grupa płynów 2); dla ≤ DN40 bez oznakowania CE zgodnie z art. 4, par. 3 (uznana praktyka inżynierska)
• Warunki pracy otoczenia: -15…55 °C, 5…95% r.h.

Zamawianie i dostawa

• Oznaczenie typu: VXF63.40-16
• Numer magazynowy: S55210-V138
• Dostawa: zawory, siłowniki i wyposażenie dodatkowe pakowane i dostarczane są oddzielnie.
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Wyposażenie dodatkowe i części zamienne (dla DN40)

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia (wymagany do czynników o temperaturze < 0°C).
• Dławica uszczelniająca trzpienia do temperatur < -5°C (DN15…50): 4 284 8806 0.
• Standardowa dławica uszczelniająca trzpienia (DN15…50): 74 284 0061 0 (pierścień O-ring FEPM, dla -5…220°C).

Podsumowanie

Siemens VXF63.40-16 to solidny zawór trójdrogowy kołnierzowy PN40 o parametrach DN40 / kvs 16 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC (mieszanie lub rozdzielanie). Korpus ze staliwa GP240GH, skok 20 mm oraz kompatybilność z siłownikami Siemens SKD.. / SKB.. pozwalają dobrać napęd do wymaganej aplikacji i warunków pracy czynnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem armatury ciśnieniowej PN40 do instalacji HVAC i przemysłowych; stosować wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji ciśnieniowych.
• Dla tego modelu VXF63.40-16 dopuszczalne medium to płyny zgodne z dokumentacją producenta; zakres temperatur czynnika wynosi od 1 do 220 °C zależnie od rodzaju medium. Nie stosować z mediami niedopuszczonymi przez producenta.
• Nie stosować do wody bardzo czystej (demineralizowanej i dejonizowanej), ponieważ dokumentacja nie dopuszcza tego medium dla modelu VXF63.40-16.
• Przy pracy z gorącym czynnikiem elementy zaworu mogą osiągać wysoką temperaturę. Nie dotykać nagrzanych części bez odpowiednich środków ochrony – ryzyko oparzeń.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby. Montaż prowadzić przy odłączonym zasilaniu współpracującego siłownika.
• Podczas montażu nie używać zaworu jako punktu podparcia lub mocowania instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości spawu i inne ciała obce. Przed zaworem należy stosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po zakończeniu montażu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Przed pracami serwisowymi należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do ostygnięcia urządzenia. Siłownik wolno odłączyć dopiero po pełnym obniżeniu ciśnienia w rurociągu.
• Zawór należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta. Należy zachować wymagane odcinki proste rurociągu zgodnie z instrukcją montażu.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnymi momentami dokręcania podanymi przez producenta. Po osiągnięciu temperatury roboczej wymagane jest ponowne dokręcenie połączenia momentem znamionowym.
• Model VXF63.40-16 jest przeznaczony do pracy z wodą chłodzącą również w obiegach otwartych, jednak należy uwzględnić ryzyko zanieczyszczeń oraz stosować filtrację zgodnie z dokumentacją.
• W przypadku mediów o temperaturze poniżej -5 °C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na wersję przewidzianą przez producenta. Bez tej wymiany zawór nie może być stosowany w takim zakresie temperatur.
• Należy unikać kawitacji poprzez właściwy dobór zaworu i ograniczenie różnicy ciśnienia zgodnie z dokumentacją producenta. Nieprawidłowy dobór parametrów pracy może prowadzić do hałasu, uszkodzeń i skrócenia trwałości zaworu.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i recyklingu materiałów.
• Parametry techniczne i bezpieczeństwo stosowania są gwarantowane tylko przy współpracy z siłownikami Siemens wskazanymi przez producenta dla tego typu zaworu. Zastosowanie siłownika innego producenta powoduje utratę gwarancji.
