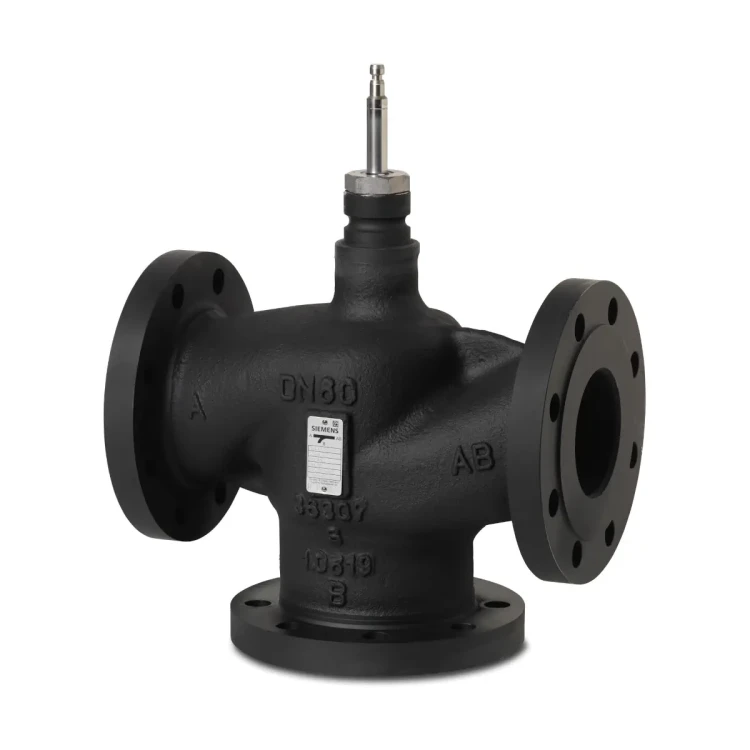

VXF63.40-25 Zawór trójdrogowy kołnierzowy, PN40, DN40, kvs 25 m3/h, współpracuje z SKD.., SKB.., SKC..

VXF63.40-25 to wysokiej klasy zawór trójdrogowy kołnierzowy Siemens z rodziny ACVATIX™, przeznaczony do zastosowań w instalacjach HVAC jako zawór regulacyjny lub odcinający. Wersja ta pracuje w klasie ciśnienia PN40, ma średnicę nominalną DN40 oraz przepustowość kvs 25 m³/h. Korpus wykonano ze staliwa GP240GH, a zawór przystosowano do czynników o temperaturze -25…220 °C (z uwzględnieniem wymagań dla pracy w niskich temperaturach).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF63.40-25
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN40
• Przepustowość: kvs 25 m³/h
• Skok nominalny: 20 mm
• Kołnierze: typ 21, wykonanie B
• Temperatura czynnika: -25…220 °C
• Przeciek (kanał regulacyjny): 0…0,01% wartości kvs (klasa IV)
• Materiały (elementy zwilżane): korpus ze staliwa GP240GH; trzpień zaworu, gniazdo i grzybek ze stali nierdzewnej
• Współpraca z siłownikami: elektrohydraulicznymi Siemens SKD.. (1000 N, 20 mm) oraz SKB.. (2800 N, 20 mm)
• Numer magazynowy: S55210-V139

Zastosowanie

VXF63.40-25 przeznaczony jest do pracy w instalacjach kotłowych, chłodniczych, wieżach chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcje i działanie (zawór trójdrogowy)

Tryb mieszania i rozdzielania

• Mieszanie: przepływ z A i B do AB (preferowane zastosowanie).
• Rozdzielanie: przepływ z AB do A i B.

Zależność ruchu trzpienia od otwierania kanałów

• Wysuwanie trzpienia zaworu: kanał regulacyjny (A→AB lub AB→A) zamykanie, obejście (B→AB) otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny (A→AB lub AB→A) otwieranie, obejście (B→AB) zamykanie.

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% liniowa.

Kompatybilność czynnika (typowe media)

• Woda zimna / gorąca
• Woda chłodząca (również dla obiegów otwartych)
• Woda z dodatkiem środka przeciw zamarzaniu oraz solanki (z wymaganiami dla niskich temperatur – patrz niżej)
• Oleje grzewcze (na bazie oleju mineralnego)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01 (w zakresie podanym przez producenta)

Wymagania dla niskich temperatur (akcesoria)

• Podgrzewacz trzpienia ASZ6.6 (numer magazynowy S55845-Z108) jest wymagany do czynników o temperaturze < 0°C.
• Przy stosowaniu podgrzewacza trzpienia i pracy z czynnikami o temperaturze poniżej -5°C, należy bezwzględnie wymienić dławicę uszczelniającą trzpienia: DN15…50 (dotyczy DN40): 4 284 8806 0.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe (ISO 7005), kołnierz typ 21, wykonanie B
• Skok nominalny: 20 mm
• kvs: 25 m³/h (dla zimnej wody 5…30°C przy Δp 100 kPa i całkowicie otwartym zaworze)
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika: -25…220 °C
• Przeciek kanału regulacyjnego: DN15…150: 0…0,01% wartości kvs (klasa IV)
• Materiały: korpus staliwo GP240GH; trzpień/gniazdo/grzybek stal nierdzewna; dławica uszczelniająca trzpienia stal nierdzewna, FEPM (bez silikonu)
• Długość zabudowy: wg DIN EN 558-1, linia 1
• Dyrektywa ciśnieniowa (PED 2014/68/EU): grupa płynów 2; dla DN40 bez oznaczania CE zgodnie z art. 4, par. 3 (uznana praktyka inżynierska)

Dobór siłownika (współpraca)

• Wymagany skok siłownika: 20 mm
• Kompatybilne rodziny siłowników Siemens: SKD.. (1000 N, 20 mm) oraz SKB.. (2800 N, 20 mm)
• Parametry techniczne związane z aplikacjami są gwarantowane tylko przy stosowaniu zaworu z siłownikami Siemens przewidzianymi jako urządzenia współpracujące.

Dostawa i zamawianie

• Oznaczenie typu: VXF63.40-25
• Numer magazynowy: S55210-V139
• Dostawa: zawór, siłownik oraz wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Uwaga: zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF63.40-25 to solidny zawór trójdrogowy PN40 o parametrach DN40 i kvs 25 m³/h, zaprojektowany do wymagających instalacji grzewczych i chłodniczych. Stalowy korpus GP240GH, szeroki zakres temperatury czynnika -25…220°C oraz możliwość współpracy z siłownikami SKD.. / SKB.. czynią go pewnym wyborem do precyzyjnej regulacji mieszania lub rozdziału przepływu w układach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy trójdrogowy VXF63.40-25 jest elementem armatury ciśnieniowej PN40 do instalacji hydraulicznych. Produkt należy stosować wyłącznie zgodnie z dokumentacją producenta oraz w dopuszczalnym zakresie ciśnienia, temperatury i mediów roboczych.
• Dla tego modelu dopuszczone są wyłącznie odpowiednie płyny zgodnie z dokumentacją producenta. Nie stosować z mediami niedopuszczonymi dla modelu VXF63.40-25.
• Zakres temperatur medium należy dobrać zgodnie z dokumentacją producenta. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Przy pracy z czynnikami o temperaturze poniżej -5 °C dla modelu VXF63.40-25 należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na odpowiednią wersję dla DN15…50: 4 284 8806 0.
• Nie dotykać nagrzanych elementów zaworu bez odpowiednich środków ochrony. Kontakt z gorącymi częściami może spowodować oparzenia.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel. Montaż wykonywać przy odłączonym zasilaniu współpracującego siłownika.
• Zaworu nie wolno używać jako punktu podparcia, mocowania ani elementu przenoszącego obciążenia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. W celu zapewnienia prawidłowej pracy należy stosować filtr zanieczyszczeń lub odmulacz przed zaworem.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Zawór należy uruchamiać dopiero po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po pełnym i prawidłowym montażu siłownika.
• Instalację napełniać wyłącznie przy całkowicie otwartym zaworze.
• Podczas demontażu i prac serwisowych należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia zaworu i rurociągu.
• Siłownik można odłączyć od zaworu dopiero po całkowitym obniżeniu ciśnienia w instalacji.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej pokazanej w dokumentacji producenta; nie wolno montować go w położeniu niedozwolonym.
• Podczas montażu połączeń kołnierzowych należy zastosować odpowiednią uszczelkę oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnymi momentami dokręcania podanymi przez producenta.
• Po osiągnięciu temperatury roboczej połączenia kołnierzowe należy ponownie dokręcić zgodnie z dokumentacją producenta.
• Aby ograniczyć ryzyko kawitacji, należy dobrać i eksploatować zawór zgodnie z warunkami pracy określonymi przez producenta.
• Produkt nie może być wyrzucany z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi armatury i odpadów technicznych.
• Model VXF63.40-25 jest dostarczany bez przeciwkołnierzy, śrub i uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
