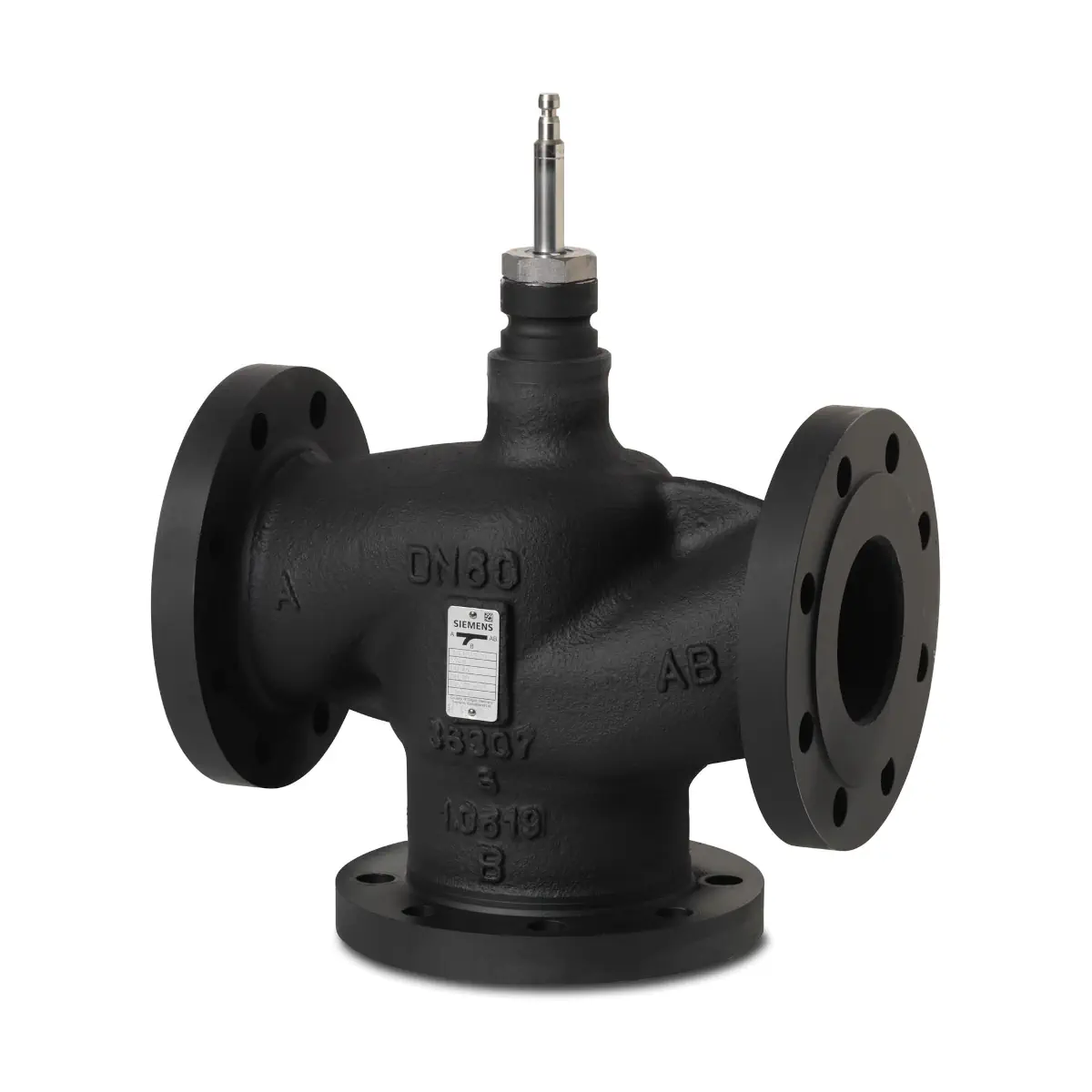

VXF63.50-31.5 Zawór trójdrogowy kołnierzowy, PN40, DN50, kvs 31,5 m3/h, współpracuje z SKD.., SKB.., SKC..

VXF63.50-31.5 to trójdrogowy zawór regulacyjny kołnierzowy Siemens (ACVATIX™) o klasie ciśnienia PN40, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach grzewczych i chłodniczych. Model ten ma średnicę nominalną DN50 oraz współczynnik kvs 31,5 m³/h (dla zimnej wody 5…30°C przy Δp 100 kPa). Korpus wykonano ze staliwa GP240GH, a zawór jest przystosowany do współpracy z siłownikami elektrohydraulicznymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF63.50-31.5
• Numer magazynowy: S55210-V140
• Typ: zawór trójdrogowy kołnierzowy (seria ACVATIX™)
• Klasa ciśnienia: PN40
• DN: 50
• kvs: 31,5 m³/h
• Skok nominalny (dla DN50): 20 mm
• Kołnierz: typu 21, wykonanie B
• Charakterystyka (kanał regulacyjny A–AB): 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Charakterystyka (obejście B–AB): liniowa 0…100%

Zastosowanie

Zawór VXF63.50-31.5 jest przeznaczony do stosowania w instalacjach kotłowych, ciepłowniczych lub chłodniczych, wieżach chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja (mieszanie / rozdzielanie)

• Króciec AB: stały przepływ
• Króciec A: zmienny przepływ
• Króciec B: obejście (zmienny przepływ)
• Mieszanie: przepływ z A i B do AB
• Rozdzielanie: przepływ z AB do A i B

Współpraca z siłownikami

VXF63.50-31.5 współpracuje z siłownikami elektrohydraulicznymi Siemens o skoku 20 mm (np. rodziny SKD.., SKB..).

• Uwaga gwarancyjna: parametry techniczne związane z aplikacjami są gwarantowane tylko przy zastosowaniu siłowników Siemens wskazanych jako urządzenia współpracujące; użycie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne

• Przyłącza: kołnierzowe
• Temperatura czynnika: -25…220°C (zależnie od medium i konfiguracji uszczelnienia)
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs (z siłownikami SKD.. / SKB.. / SKC..)
• Iloraz szerokości zakresów (Sv): > 100
• Materiał korpusu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna; FEPM (bez silikonu)
• Zgodność z PED 2014/68/EU (grupa płynów 2): DN50…80 kategoria I, moduł A, z oznakowaniem CE
• Kołnierze: ISO 7005
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1
• Masa (DN50): 13,5 kg

Wyposażenie dodatkowe (opcjonalnie)

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia – wymagany do czynników o temperaturze < 0°C
• Dławica uszczelniająca trzpienia (dla DN15…50): 4 284 8806 0 – przy stosowaniu podgrzewacza trzpienia i czynników o temperaturze poniżej -5°C dławicę należy bezwzględnie wymienić; z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek o temperaturze pomiędzy -25°C i 150°C.

Montaż i eksploatacja

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Filtr/odmulacz: zalecany przed zaworem w celu zapewnienia prawidłowej pracy i długiej żywotności.
• Pozycja montażowa: dopuszczalne ustawienia z siłownikiem w zakresie do 90° od pionu; nie dopuszczać do montażu z siłownikiem skierowanym w dół.
• Uruchomienie: zawór można uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika i upewnieniu się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.
• Konserwacja: zawór jest bezobsługowy.

Dostawa

• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VXF63.50-31.5 to solidny zawór trójdrogowy kołnierzowy PN40 o parametrach DN50 i kvs 31,5 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC oraz układach grzewczych i chłodniczych. Konstrukcja ze staliwa GP240GH, wysoka szczelność kanału regulacyjnego (klasa IV) oraz współpraca z siłownikami elektrohydraulicznymi Siemens czynią go pewnym wyborem do wymagających zastosowań.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega wymaganiom dyrektywy ciśnieniowej PED 2014/68/UE i dla DN50 posiada oznaczenie CE.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi elementów instalacji i odpadów technicznych.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Produkt jest zaworem kołnierzowym do instalacji ciśnieniowych. Przed montażem, demontażem lub pracami serwisowymi należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W przypadku współpracy z siłownikiem wszelkie prace montażowe i serwisowe wykonywać przy odłączonym zasilaniu elektrycznym.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego ani elementu do podparcia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy przewidzieć filtr zanieczyszczeń lub odmulacz.
• Instalację napełniać wyłącznie przy całkowicie otwartym zaworze.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu kompatybilnego siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po poprawnym zamontowaniu siłownika.
• Przy demontażu siłownik można odłączyć od zaworu dopiero po całkowitym obniżeniu ciśnienia w instalacji.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta; niedopuszczalny jest montaż siłownikiem skierowanym w dół.
• Zawór należy stosować wyłącznie z dopuszczonymi mediami. Model VXF63.50-31.5 jest przeznaczony do cieczy, a nie do pary.
• Dopuszczalne media obejmują m.in. wodę, wodę grzewczą i chłodzącą, wodę z dodatkiem środka przeciwzamarzaniowego, solanki oraz oleje grzewcze, wyłącznie w zakresach temperatur określonych przez producenta.
• Nie stosować z wodą bardzo czystą (demineralizowaną i dejonizowaną), jeżeli dokumentacja producenta nie dopuszcza takiego medium dla tego modelu.
• W przypadku stosowania z wodą z dodatkiem środka przeciwzamarzaniowego lub solanką przy temperaturze poniżej -5 °C należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na numer 4 284 8806 0.
• Aby ograniczyć ryzyko kawitacji i uszkodzenia instalacji, należy przestrzegać dopuszczalnych różnic ciśnienia oraz warunków pracy określonych w dokumentacji producenta.
• Połączenia kołnierzowe należy wykonywać z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnym momentem dokręcania podanym przez producenta.
