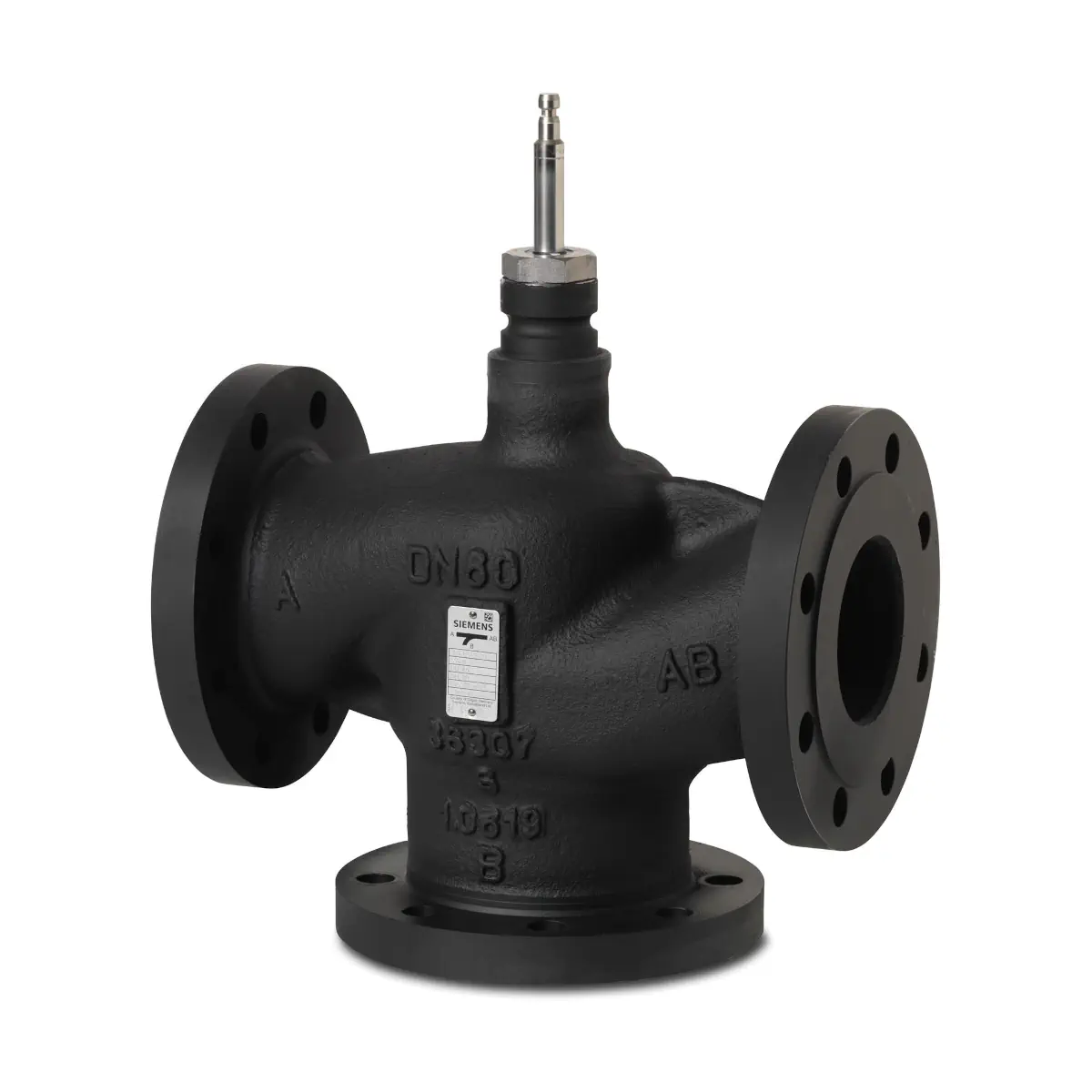

VXF63.65-50 Zawór trójdrogowy kołnierzowy, PN40, DN65, kvs 50 m3/h, współpracuje z SKC..

VXF63.65-50 to zawór regulacyjny trójdrogowy kołnierzowy Siemens (ACVATIX™) o klasie ciśnienia PN40, przeznaczony do pracy w instalacjach grzewczych i chłodniczych jako zawór regulacyjny lub odcinający. Wykonany z korpusu ze staliwa GP240GH, w wielkości DN65 i o przepływie nominalnym kvs 50 m³/h, obsługuje czynniki w szerokim zakresie temperatur (zależnie od medium) do -25…220°C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF63.65-50
• Numer magazynowy: S55210-V141
• Typ: zawór trójdrogowy kołnierzowy (duży skok)
• Klasa ciśnienia: PN40
• Średnica nominalna: DN65
• kvs: 50 m³/h
• Skok nominalny: 40 mm
• Kołnierze: typ 21, wykonanie B
• Iloraz szerokości zakresów (Sv): > 100
• Materiał korpusu: staliwo GP240GH
• Trzpień, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)

Zastosowanie

Zawór VXF63.65-50 przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja zaworu trójdrogowego

Tryb mieszania (preferowane zastosowanie)

• Mieszanie: przepływ z króćców A i B do AB.

Tryb rozdzielania

• Rozdzielanie: przepływ z króćca AB do A i B.

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% skoku – liniowa, 30…100% skoku – stałoprocentowa, ngl = 3 wg VDI / VDE 2173.
• Obejście B–AB: 0…100% skoku – liniowa.

Media i zakres temperatur (zależnie od aplikacji)

• Temperatura czynnika: -25…220°C
• Dopuszczalne media (wg tabeli kompatybilności): m.in. woda grzewcza i chłodząca, woda z dodatkiem środka przeciw zamarzaniu, solanki, oleje grzewcze (na bazie oleju mineralnego), woda demineralizowana wg VDI2035 / SWKI_BT102-01.

Współpraca z siłownikami

Dla zaworu VXF63.65-50 (skok nominalny 40 mm) przewidziana jest współpraca z elektrohydraulicznymi siłownikami Siemens SKC.. (skok 40 mm, siła znamionowa 2800 N).

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs z siłownikami SKD.., SKB.., SKC..
• Normy (wybrane): długość zaworów kołnierzowych DIN EN 558-1 (linia 1), charakterystyka zaworu VDI 2173, jakość wody VDI 2035
• Dyrektywa ciśnieniowa: PED 2014/68/EU, grupa płynów 2; dla DN50…80: kategoria I, moduł A, z oznakowaniem CE

Dobór przepływu

kvs = 50 m³/h oznacza nominalne natężenie przepływu zimnej wody (5…30°C) przez całkowicie otwarty zawór (H100) przy różnicy ciśnienia 100 kPa (1 bar).

Montaż i uruchomienie

• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika.
• Należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.
• Sprawdzenie działania:
  • Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB lub AB→A – zamykanie; obejście B→AB – otwieranie.
  • Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB lub AB→A – otwieranie; obejście B→AB – zamykanie.

Dostawa i wyposażenie dodatkowe

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Podgrzewacz trzpienia: ASZ6.6 (S55845-Z108) – wymagany do czynników o temperaturze < 0°C.
• Dławica uszczelniająca trzpienia do niskich temperatur (DN65…150): 4 679 5629 0 – przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5°C; z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek w zakresie -25…150°C.

Wymiary i masa (DN65)

• Masa: 23,5 kg
• Długość L1: 290 mm
• Długość L2: 145 mm
• Średnica kołnierza ØD: 185 mm
• ØD1: 118 mm
• Otwory: Ø19 (8x)
• ØD3: 86 mm
• Wysokość H: 690 mm

Podsumowanie

Siemens VXF63.65-50 to solidny, kołnierzowy zawór trójdrogowy PN40 o parametrach DN65 i kvs 50 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC oraz układach grzewczych i chłodniczych. Wysokiej klasy materiały (korpus GP240GH, elementy wewnętrzne ze stali nierdzewnej) oraz charakterystyka regulacji dostosowana do pracy sterującej sprawiają, że jest to rozwiązanie do wymagających aplikacji przemysłowych i budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/EU; dla DN65 należy do kategorii I, moduł A, z oznakowaniem CE.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi elementów instalacyjnych i urządzeń technicznych.
• Zawór kołnierzowy trójdrogowy PN40 przeznaczony wyłącznie do instalacji z dopuszczonymi czynnikami roboczymi, zgodnie z dokumentacją producenta.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści. Montaż wykonywać przy odłączonym zasilaniu współpracującego siłownika.
• Nie używać zaworu jako punktu podparcia, mocowania ani elementu przenoszącego obciążenia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Urządzenie należy montować wyłącznie w dozwolonej pozycji montażowej zgodnej z dokumentacją producenta. Nie izolować termicznie uchwytu siłownika, aby zapewnić swobodną cyrkulację powietrza.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są prawidłowo oraz sztywno połączone we wszystkich położeniach.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika. Instalację napełniać wyłącznie przy całkowicie otwartym zaworze.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do pełnego ostygnięcia urządzenia.
• Nie demontować siłownika z zaworu, dopóki ciśnienie w rurociągu nie zostanie całkowicie zredukowane.
• Podczas pracy elementy zaworu mogą osiągać wysoką temperaturę. Nie dotykać gorących części bez zastosowania odpowiednich środków ochrony przed oparzeniem.
• Model VXF63.65-50 jest przeznaczony do pracy z płynami. Należy stosować wyłącznie w zakresie dopuszczalnych temperatur i ciśnień roboczych określonych przez producenta.
• Dla czynników o temperaturze poniżej -5 °C należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na numer 4 679 5629 0. Bez tej modyfikacji eksploatacja jest niedopuszczalna.
• Należy unikać warunków pracy powodujących kawitację. Nieprawidłowy dobór zaworu lub nadmierna różnica ciśnień mogą spowodować hałas, uszkodzenie zaworu i skrócenie jego trwałości.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do montażu należy użyć właściwych elementów montażowych oraz dokręcać połączenia kołnierzowe krzyżowo, zgodnie z dokumentacją producenta i wymaganym momentem dokręcania.
