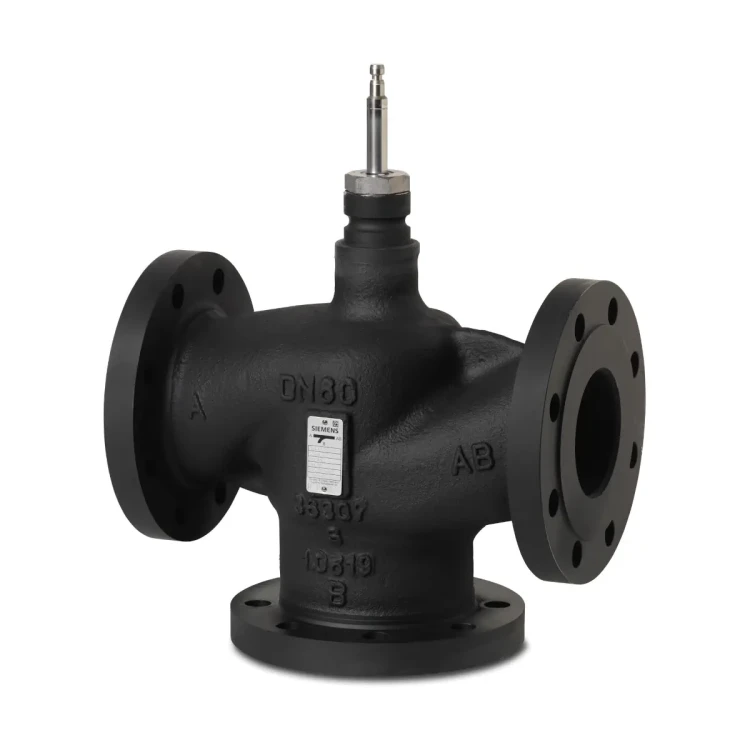

VXF63.80-80 Zawór trójdrogowy kołnierzowy, PN40, DN80, kvs 80 m3/h, współpracuje z SKC..

VXF63.80-80 to wysokiej klasy zawór trójdrogowy kołnierzowy serii Siemens ACVATIX™ w klasie ciśnienia PN40, przeznaczony do regulacji (lub odcinania) przepływu w instalacjach grzewczych i chłodniczych. Wersja ta posiada średnicę nominalną DN80 oraz współczynnik kvs 80 m³/h, a korpus wykonany jest ze staliwa GP240GH do pracy z czynnikami o temperaturze do 220°C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXF63.80-80
• Numer magazynowy: S55210-V142
• Typ: zawór trójdrogowy kołnierzowy
• Klasa ciśnienia: PN40
• DN: 80
• kvs: 80 m³/h
• Skok nominalny: 40 mm (dla DN ≥ 65)
• Iloraz szerokości zakresów (Sv): > 100
• Kołnierze: typu 21, wykonanie B
• Korpus zaworu: staliwo GP240GH
• Temperatura czynnika: do -25…220°C (dla pracy poniżej -5°C wymagane spełnienie warunków dot. dławicy – patrz sekcja „Czynnik i temperatura pracy”)
• Siłowniki współpracujące: elektrohydrauliczne Siemens SKC..

Zastosowanie

Zawór VXF63.80-80 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja zaworu trójdrogowego

Zawór może pracować jako mieszający (preferowane zastosowanie) lub rozdzielający:

• Mieszanie: przepływ z A i B do AB
• Rozdzielanie: przepływ z AB do A i B

Zależność ruchu trzpienia od przepływu

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – zamykanie, obejście B→AB – otwieranie
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – otwieranie, obejście B→AB – zamykanie

Charakterystyka regulacji

• Kanał regulacyjny A–AB: 0…30% – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Obejście B–AB: 0…100% – liniowa

Czynnik i temperatura pracy

• Dopuszczalne czynniki (przykłady zastosowań): zimna/gorąca woda, woda chłodząca (także obiegi otwarte), woda z dodatkiem środka przeciw zamarzaniu, solanki, oleje grzewcze (na bazie oleju mineralnego), woda demineralizowana wg VDI2035 / SWKI_BT102-01.
• Podgrzewacz trzpienia: wymagany do czynników o temperaturze < 0°C (ASZ6.6 / S55845-Z108).
• Praca poniżej -5°C: przy zastosowaniu podgrzewacza trzpienia i temperaturach czynnika < -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia. Dla DN65…150 (w tym DN80) właściwa dławica: 4 679 5629 0.

Dane techniczne

• Klasa ciśnienia: PN40
• Przyłącza: kołnierzowe
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Przeciek (obejście): 0,5…2% wartości kvs (z siłownikami SKD.., SKB.., SKC..)
• Skok nominalny: 40 mm
• Jakość wody (wytyczne): VDI 2035
• Dyrektywa ciśnieniowa: PED 2014/68/EU (dla DN50…80: kategoria I, moduł A, z oznakowaniem CE)

Materiały

• Korpus zaworu (DN15…150): staliwo GP240GH
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna
• Uszczelnienie (DN15…150): FEPM (bez silikonu)

Wymiary i masa (DN80)

• Masa: 30,1 kg
• Długość zabudowy L1: 310 mm
• Wysokość H (z siłownikiem SKC): 690 mm
• Kołnierz: ØD 200 mm, ØD1 132 mm, otwory ØD2 19 mm (8x), ØD3 100 mm

Montaż i eksploatacja – wskazówki

• Preferowany jest montaż na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Przed zaworem zaleca się montaż filtra zanieczyszczeń lub odmulacza.
• W celu ograniczenia ryzyka kawitacji należy dobrać i ograniczyć różnicę ciśnień na zaworze w zależności od temperatury czynnika oraz ciśnienia statycznego.
• Zawór jest bezobsługowy.

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF63.80-80 to solidny zawór trójdrogowy PN40 o parametrach DN80 i kvs 80 m³/h, przeznaczony do wymagających instalacji HVAC i technologicznych z wysokimi temperaturami medium. Korpus ze staliwa GP240GH, skok 40 mm oraz współpraca z siłownikami SKC.. czynią go pewnym wyborem do układów mieszania lub rozdzielania wody (także z dodatkami) oraz olejów grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt dla DN80 posiada oznaczenie CE zgodnie z dyrektywą ciśnieniową PED 2014/68/UE (kategoria I, moduł A).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami lokalnymi.
• Zawór należy montować wyłącznie przy odłączonym zasilaniu elementów współpracujących i po przygotowaniu instalacji zgodnie z instrukcją producenta. Nie używać zaworu jako punktu podparcia lub mocowania.
• Przed montażem należy usunąć zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągu. W celu ochrony armatury należy stosować filtr zanieczyszczeń lub odmulacz przed zaworem.
• Zawór należy napełniać medium tylko przy całkowicie otwartym zaworze. Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Demontaż siłownika lub prace serwisowe wolno wykonywać dopiero po zamknięciu zaworów odcinających, całkowitym zredukowaniu ciśnienia w instalacji oraz po ostygnięciu urządzenia do bezpiecznej temperatury.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochronnych. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Produkt jest zaworem trójdrogowym do cieczy. Stosować wyłącznie z dopuszczonymi mediami i w dopuszczalnych zakresach temperatur określonych przez producenta; nie stosować do pary.
• Dla modelu VXF63.80-80 dopuszczalne są wyłącznie warunki pracy zgodne z dokumentacją producenta, w szczególności klasa ciśnienia PN40 oraz dopuszczalna temperatura medium od -25 °C do 220 °C, z uwzględnieniem rodzaju czynnika.
• Przy pracy z wodą z dodatkiem środka przeciwzamarzaniowego lub solanką w temperaturze poniżej -5 °C należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na właściwą dla DN65…150 (nr 4 679 5629 0).
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół elementów współpracujących.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Należy zachować wymagane odcinki proste rurociągu i prawidłowy kierunek przepływu dla funkcji mieszania lub rozdzielania.
• Połączenia kołnierzowe należy wykonywać z użyciem właściwej uszczelki oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z maksymalnymi momentami dokręcania podanymi w dokumentacji producenta. Po osiągnięciu temperatury roboczej połączenie należy ponownie dociągnąć.
• Należy unikać kawitacji przez odpowiedni dobór zaworu i ograniczenie różnicy ciśnień zależnie od temperatury medium oraz ciśnienia statycznego instalacji.
