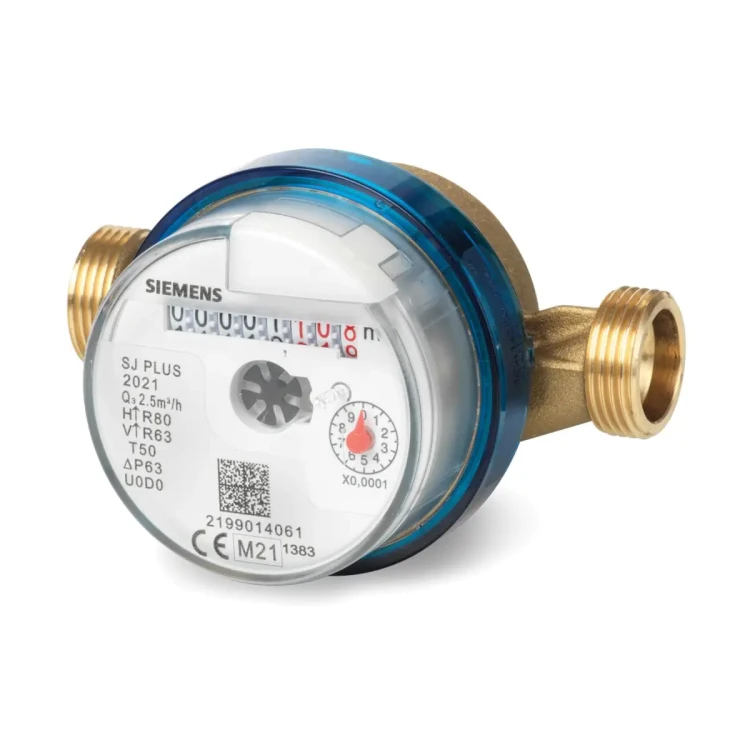

WFK240.D080 Wodomierz mechaniczny, Q3 2,5 m³/h, dł. korpusu 80 mm, gwint ¾", DN15, PN16, temperatura maks. 50 °C

WFK240.D080 to kompaktowy, mechaniczny wodomierz skrzydełkowy (jednostrumieniowy) do pomiaru zużycia zimnej wody w instalacjach wody pitnej. Model w wykonaniu DN15 o przepływie ciągłym Q3 = 2,5 m³/h i długości montażowej 80 mm posiada suchy rotor (liczydło odseparowane od medium) oraz 8-cyfrowe liczydło wskazujące skumulowane zużycie w m³ i litrach. Wodomierz można montować w dowolnej pozycji (poziomo lub pionowo), a do instalacji nie są wymagane odcinki uspokojenia przepływu przed i za urządzeniem.

Najważniejsze cechy

• Producent: Siemens
• Model: WFK240.D080
• Numer zamówieniowy: S55560-F110
• Typ: mechaniczny wodomierz skrzydełkowy (impeller), suchy rotor
• Medium: zimna woda (woda pitna)
• Przepływ ciągły: Q3 = 2,5 m³/h
• DN / przyłącze: DN15, gwint przyłączeniowy G ¾" B
• Długość montażowa: 80 mm
• Zakres temperatury medium: 0,1…50°C
• Ciśnienie znamionowe: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Wyświetlanie zużycia: 8-cyfrowe liczydło, maks. 99 999 999 m³ + licznik litrów (1 obrót = 1 litr)
• Odporność i bezpieczeństwo: suchy rotor chroni liczydło przed zabrudzeniem, a konstrukcja jest zabezpieczona przed wpływem zewnętrznych pól magnetycznych
• Opcja odczytu zdalnego: możliwość doposażenia w moduł impulsowy

Zastosowanie

Wodomierz WFK240.D080 przeznaczony jest do dokładnego pomiaru zużycia zimnej wody w:

• instalacjach wody użytkowej w budynkach mieszkalnych i niemieszkalnych,
• różnego typu systemach zaopatrzenia w wodę.

Funkcje i działanie

Woda przepływa przez odcinek pomiarowy, napędzając wirnik jednostrumieniowy. Wartość przepływu jest przenoszona na liczydło sprzęgłem magnetycznym z ochroną pola magnetycznego i prezentowana na mechanicznym totalizatorze.

• Suchy rotor: liczydło nie ma kontaktu z medium, co ogranicza wpływ zanieczyszczeń.
• Brak parametryzacji: wodomierza nie można konfigurować.
• Licznik litrów: 1 obrót = 1 litr (ułatwia ocenę chwilowego poboru).

Komunikacja i odczyt zdalny (opcjonalnie)

WFK240.D080 może zostać doposażony w zewnętrzny moduł impulsowy (montaż bez wpływu na pomiar i możliwość doposażenia w dowolnym momencie). Standardowa wartość impulsu: 1 impuls = 10 litrów.

• WFZ44 – Reed contact, numer zamówieniowy: S55563-F134
• WFZ43 – Reed contact + obwód NAMUR, numer zamówieniowy: S55563-F135

Dane techniczne (WFK240.D080)

• Przepływ ciągły Q3: 2,5 m³/h
• Przepływ przeciążeniowy Q4: 3,13 m³/h
• Minimalny przepływ Q1: 31,25 l/h (poziomo, R80) / 39,70 l/h (pionowo, R63)
• Przepływ przejściowy Q2: 50,0 l/h (poziomo, R80) / 63,50 l/h (pionowo, R63)
• Próg zadziałania: 0,05 l
• Klasa metrologiczna: R80 (poziomo), R63 (pionowo)
• Zakres temperatury medium (zimna woda): 0,1…50°C
• Ciśnienie znamionowe: 1,6 MPa (PN 16)
• Stopień ochrony: IP68
• Materiał korpusu (odcinek pomiarowy): CW617N
• Materiał liczydła: polimer (osłona liczydła: transparentna)
• Wymiary (L x H x B): 80 x 74,1 x 65,2 mm
• Masa (zapakowane urządzenie): 450 g

Parametry impulsów (dla Q3 = 2,5 m³/h, z modułem WFZ44/WFZ43)

• Wartość impulsu: 10 litrów/impuls
• Minimalna długość impulsu: 1,728 s
• Maks. częstotliwość impulsów: 0,087 Hz
• Prąd (maks.): 100 mA
• Napięcie (maks.): AC 24 V / DC 30 V
• Długość przewodu: 1 m
• Przewód: 2 x 0,25 mm²
• Wytrzymałość dielektryczna względem ziemi: 1000 V
• Stopień ochrony modułów: IP68
• Klasa ochronności: III

Montaż

• Możliwy montaż w dowolnej pozycji (poziomo lub pionowo); zalecany montaż poziomy ze względu na wyższą klasę metrologiczną.
• Brak wymogu odcinków uspokojenia przepływu przed i za wodomierzem.
• Montaż odcinka pomiarowego pomiędzy dwoma zaworami odcinającymi, zgodnie ze strzałką kierunku przepływu.
• Przed montażem należy dokładnie przepłukać instalację.
• Wodomierz powinien pozostać łatwo dostępny do odczytu.

Podsumowanie

Siemens WFK240.D080 to trwały wodomierz mechaniczny do zimnej wody, łączący kompaktową budowę (DN15, L=80 mm, G ¾") z czytelnym wskazaniem zużycia na 8-cyfrowym liczydle. Suchy rotor, wysoki stopień ochrony IP68, brak wymogu odcinków uspokojenia oraz możliwość doposażenia w moduł impulsowy sprawiają, że jest to praktyczne rozwiązanie do rozliczeń i monitoringu zużycia wody w budynkach.
