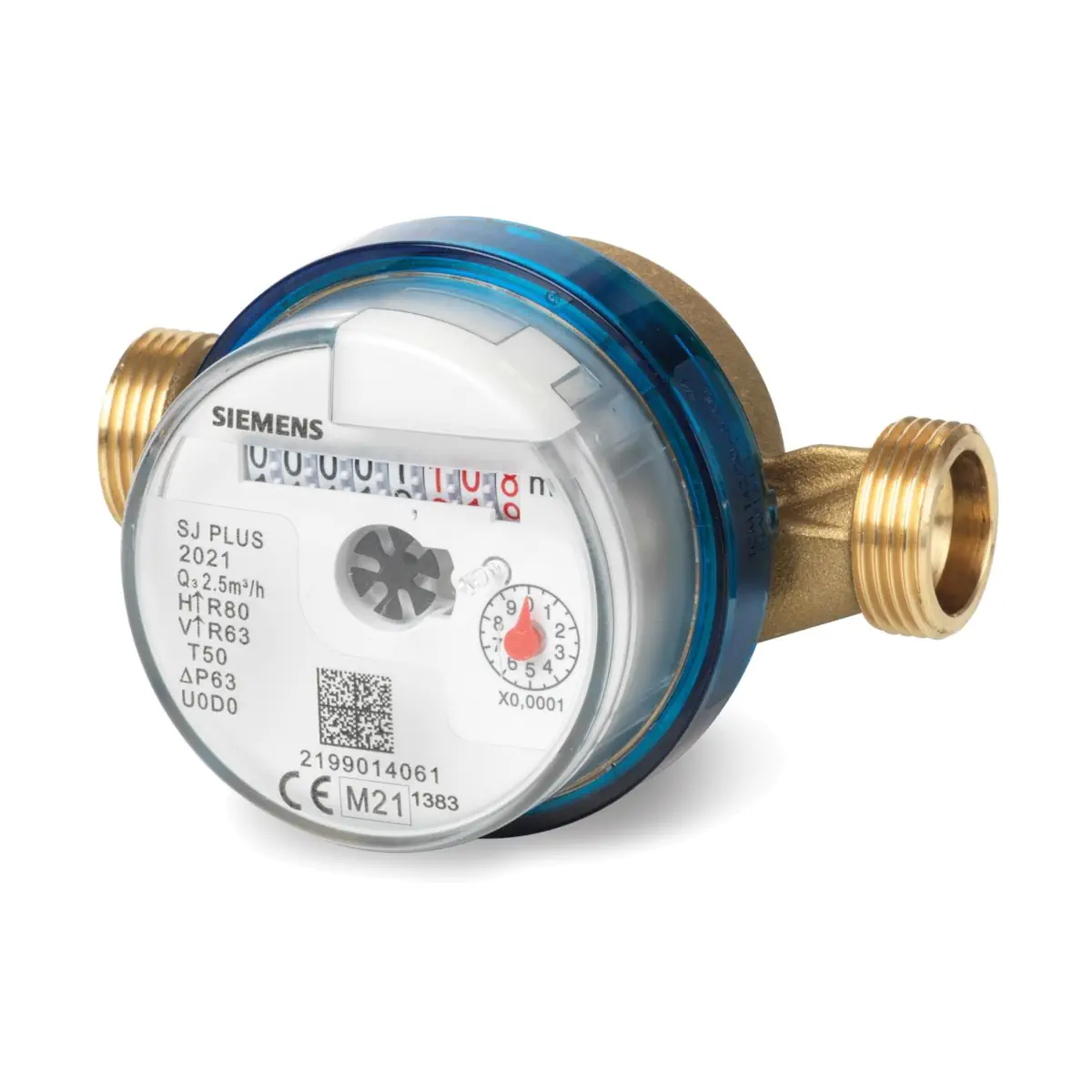

WFK240.D110 Wodomierz mechaniczny, Q3 2,5 m³/h, dł. korpusu 110 mm, gwint ¾", DN15, PN16, temperatura maks. 50 °C

WFK240.D110 to kompaktowy, mechaniczny wodomierz skrzydełkowy (jednostrumieniowy) do pomiaru zużycia wody zimnej. Model pracuje z przepływem ciągłym Q3 = 2,5 m³/h, ma długość montażową 110 mm (DN15) oraz przyłącza z gwintem G ¾". Konstrukcja suchobieżna (dry rotor) oddziela liczydło od medium, a wskazania realizuje 8-cyfrowy totalizator w m³ z licznikiem litrów, co ułatwia odczyt zużycia skumulowanego i chwilowego.

Najważniejsze cechy

• Producent: Siemens
• Model: WFK240.D110
• Numer katalogowy (ordering number): S55560-F111
• Typ: mechaniczny wodomierz do wody zimnej, wirnik jednostrumieniowy, suchobieżny
• Przepływ ciągły Q3: 2,5 m³/h
• DN / długość montażowa: DN15 / 110 mm
• Gwint przyłączeniowy: G ¾" (G ¾ B")
• Zakres temperatury medium (woda zimna): 0,1…50°C
• Ciśnienie nominalne: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Brak wymaganych odcinków prostych przed i za wodomierzem
• Dowolna pozycja montażu (pozioma lub pionowa)
• Opcjonalny moduł impulsowy do zdalnego odczytu (akcesorium)

Zastosowanie

Wodomierz WFK240.D110 służy do dokładnego pomiaru zużycia wody zimnej w instalacjach:

• domowych (budynki mieszkalne jedno- i wielorodzinne),
• niemieszkalnych (np. biurowych i administracyjnych),
• różnego typu systemach zasilania wodą.

Budowa i działanie

Woda przepływa przez odcinek pomiarowy i napędza wirnik jednostrumieniowy. Wartość przepływu jest przenoszona do liczydła poprzez sprzęgło magnetyczne z ochroną pola magnetycznego, a wynik prezentowany jest na mechanicznym totalizatorze 8-cyfrowym. Konstrukcja dry rotor chroni liczydło przed kontaktem z medium i zabrudzeniami.

Wskazania liczydła

• Skumulowane zużycie: w m³ (8 cyfr)
• Maks. wskazanie: 99 999 999 m³
• Licznik litrów: 1 obrót = 1 litr (do określenia zużycia chwilowego)

Parametryzacja

• Wodomierza nie można konfigurować.

Opcjonalna komunikacja impulsowa (akcesorium)

Wodomierz można doposażyć w zewnętrzny moduł impulsowy WFZ4... Impuls generowany jest po przepłynięciu 10 litrów (standard: 1 impuls = 10 l).

• Wartość impulsu: 10 l/impuls
• Minimalna długość impulsu: Q3 2,5 = 1,728 s
• Maks. częstotliwość impulsów: Q3 2,5 = 0,087 Hz
• Prąd: maks. 100 mA
• Napięcie: maks. AC 24 V / maks. DC 30 V
• Długość przewodu: 1 m
• Przewód: 2 x 0,25 mm²
• Wytrzymałość elektryczna względem ziemi: 1000 V
• Stopień ochrony modułu: IP68
• Klasa ochronności: III

• WFZ43 (NAMUR): umożliwia wykrycie przerwy lub zwarcia przewodu (rejestracja po stronie urządzenia odbiorczego).
• Moduły nie wpływają na pomiar zużycia i mogą być montowane w dowolnym momencie.

Dane techniczne (WFK240.D110)

• Q3 (przepływ ciągły): 2,5 m³/h
• Q4 (przepływ przeciążeniowy): 3,13 m³/h
• Q1 (przepływ minimalny): 31,25 l/h (poziomo, R80); 39,70 l/h (pionowo, R63)
• Q2 (przepływ przejściowy): 50,0 l/h (poziomo, R80); 63,50 l/h (pionowo, R63)
• Próg rozruchu (response threshold): 0,05 l
• Klasa metrologiczna: R80 (poziomo), R63 (pionowo)
• Temperatura medium: 0,1…50°C
• Ciśnienie nominalne: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Materiał odcinka pomiarowego: CW617N
• Materiał liczydła: polimer
• Kolor (liczydło): transparentne
• Wymiary (L x H x B): 110 x 74,1 x 65,2 mm
• Masa (zapakowane urządzenie z wkładkami): 500 g

Montaż – wskazówki

• Możliwy montaż w dowolnej pozycji (poziomo lub pionowo); wodomierz powinien być łatwo dostępny do odczytu.
• Odcinki uspokajające nie są wymagane przed ani za wodomierzem.
• Preferowany jest montaż poziomy (wyższa klasa metrologiczna niż przy montażu pionowym).
• Przed montażem należy dokładnie przepłukać instalację.
• Odcinek pomiarowy montować między dwoma zaworami odcinającymi, zgodnie ze strzałką kierunku przepływu.
• W trakcie budowy zalecany jest montaż dystansu w miejsce wodomierza.

Podsumowanie

Siemens WFK240.D110 to trwały wodomierz mechaniczny do wody zimnej o parametrach Q3 2,5 m³/h, DN15 i 110 mm, z przyłączem G ¾" i klasą ciśnieniową PN 16. Suchobieżna konstrukcja, wysoka odporność (IP68) oraz możliwość doposażenia w moduł impulsowy sprawiają, że jest to praktyczne rozwiązanie do rozliczeń i kontroli zużycia wody w budynkach mieszkalnych i użytkowych.
