WFM541-G000H4 Ciepłomierz mechaniczny 0,6 m³/h, montaż na powrocie, dł. korpusu 110 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

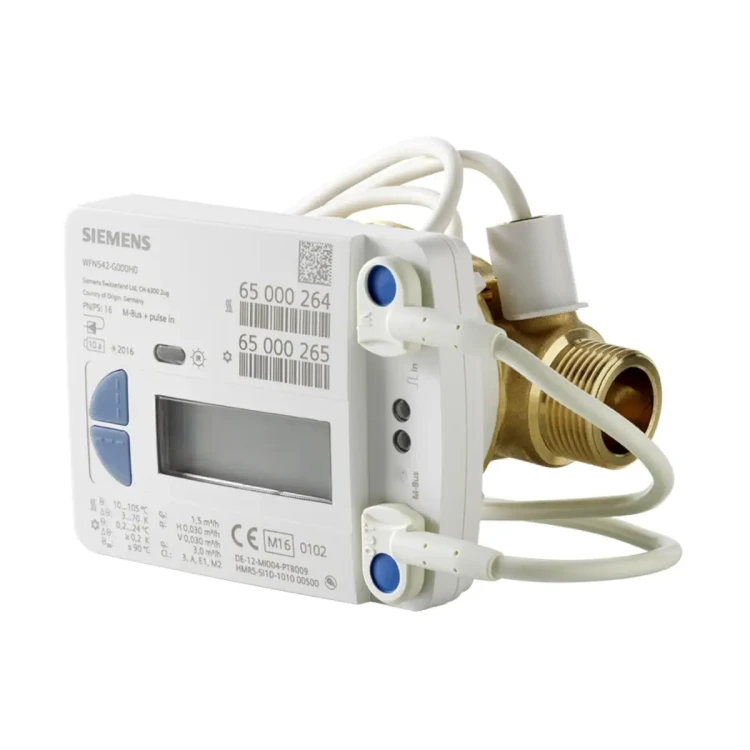

WFM541-G000H4 to elektroniczny, zasilany bateryjnie licznik energii cieplnej firmy Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu oraz komunikacją M-bus. Urządzenie przeznaczone jest do montażu na powrocie i służy do dokładnego rozliczania energii w autonomicznych instalacjach ogrzewania. Model ten posiada przepływ nominalny qp = 0,6 m³/h, długość korpusu 110 mm oraz przyłącza gwintowe G ¾". Wbudowana funkcja autodiagnostyki, interfejs optyczny oraz możliwość konfiguracji parametrów z poziomu przycisków lub oprogramowania serwisowego ułatwiają uruchomienie i eksploatację.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM541-G000H4
• Typ: licznik energii cieplnej (ciepłomierz) z komunikacją M-bus
• Miejsce montażu: powrót
• Przepływ nominalny qp: 0,6 m³/h
• Długość korpusu: 110 mm
• Przyłącza: gwintowe G ¾" B
• Ciśnienie nominalne: PN16 (maks. dopuszczalne ciśnienie robocze 16 bar)
• Brak wymogu odcinków prostych przed i za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół)
• Przelicznik zdejmowany z przetwornika przepływu (długość kabla sygnałowego 0,40 m)
• 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy, bez Namur)
• Interfejs optyczny (IrDA) do odczytu i parametryzacji
• Funkcja autodiagnostyki oraz natychmiastowa sygnalizacja błędów na wyświetlaczu

Zastosowanie

WFM541-G000H4 jest przeznaczony do dokładnego określania ilości zużytej energii cieplnej w instalacjach grzewczych, w których energia dostarczana jest do poszczególnych stref lub odbiorców. Licznik oblicza energię na podstawie przepływu oraz różnicy temperatur pomiędzy zasileniem i powrotem, a wynik jest sumowany i prezentowany na wyświetlaczu oraz może być odczytywany przez M-bus.

Budowa i pomiar

• Skład zestawu: przetwornik przepływu, dwa czujniki temperatury oraz przelicznik wskazujący.
• Pomiar przepływu: jednostrumieniowy wirnikowy przetwornik; prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Kontrola kierunku przepływu: przy wykryciu nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.
• Pomiar temperatury: realizowany co 36 s (opcjonalnie co 6 s), natężenie przepływu mierzone jest w sposób ciągły.
• Obliczanie energii: na podstawie różnicy temperatury, przepływu oraz obliczonego współczynnika termicznego (z kompensacją); energia wyświetlana w kWh/MWh lub MJ/GJ.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy.
• Obsługa: 2 przyciski (nawigacja na poziomie oraz zmiana poziomu).
• Tryb uśpienia: domyślnie wyświetlacz jest wyłączony i uruchamiany przyciskiem.

Komunikacja i odczyt

• M-bus: wg EN 13757-2
• Adresowanie: pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Pobór prądu: 1 jednostka obciążeniowa M-bus
• Napięcie Vmax: 50 V
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie
• Protokół: wg EN 13757-3, EN 1434-3
• Interfejs optyczny (IrDA): odczyt i parametryzacja przy użyciu głowicy WFZ.IRDA-USB oraz oprogramowania ACT50-Heat

Wejścia impulsowe (dla wodomierzy)

• Liczba wejść: 2
• Wejścia impulsowe: podobnie do EN 1434-2 klasa IB
• Maks. częstotliwość impulsów: 5 Hz standardowo (2,5 Hz, jeśli filtr jest aktywny)
• Minimalna długość impulsu: > 100 ms
• Wartościowość impulsu: 10 l/impuls (nastawa fabryczna) lub 1 l/impuls

Ograniczenia

• Czujniki temperatury i bateria nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do licznika nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Montaż

• Pozycja montażu: dowolna (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół).
• Odcinki proste: nie są wymagane ani przed, ani za licznikiem.
• Wymagania instalacyjne: przed montażem należy dokładnie przepłukać instalację; przetwornik przepływu montować pomiędzy dwoma zaworami odcinającymi; kierunek przepływu zgodny ze strzałką na korpusie.
• Montaż czujników temperatury: czujniki muszą być zamontowane w tym samym obiegu co przetwornik przepływu; należy zapewnić prawidłowe zmieszanie medium.
• Montaż rozdzielny: przelicznik można odłączyć od przetwornika przepływu i zamocować na ścianie w odległości 40 cm (z użyciem wspornika montażowego).

Dane techniczne (WFM541-G000H4)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, Ø 5,0 × 45 mm, przewód 1,5 m
• Przetwornik przepływu – zakres temperatury: 10…90 °C (tmax 90 °C)
• Min. ciśnienie instalacji (antykawitacyjne): 1 bar
• Przepływ nominalny qp: 0,6 m³/h
• Przepływ maksymalny qs: 1,2 m³/h
• Przepływ minimalny qi: 24 l/h (poziomo i pionowo)
• Próg działania: 3…4 l/h
• Spadek ciśnienia przy qp: 210 mbar (korpus 110 mm)
• Przepływ przy Δp = 1 bar (kv): 3,0 m³/h
• Stopień ochrony: przelicznik IP65, przetwornik przepływu IP65 wg EN 60529
• Klasa bezpieczeństwa: III
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Wymiary przelicznika (W × H): 101,5 × 78 mm
• Waga (licznik z akcesoriami i opakowaniem): 820 g

Podsumowanie

Siemens WFM541-G000H4 to kompaktowy licznik energii cieplnej do montażu na powrocie, z przepływem nominalnym 0,6 m³/h, przyłączami G ¾" i korpusem 110 mm. Dzięki komunikacji M-bus, interfejsowi optycznemu IrDA, dwóm wejściom impulsowym oraz klasie ochrony IP65 sprawdza się w instalacjach wymagających precyzyjnego opomiarowania i wygodnego zdalnego odczytu.
