WFM541-H000H4 Ciepłomierz mechaniczny 0,6 m³/h, montaż na zasilaniu, dł. korpusu 110 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

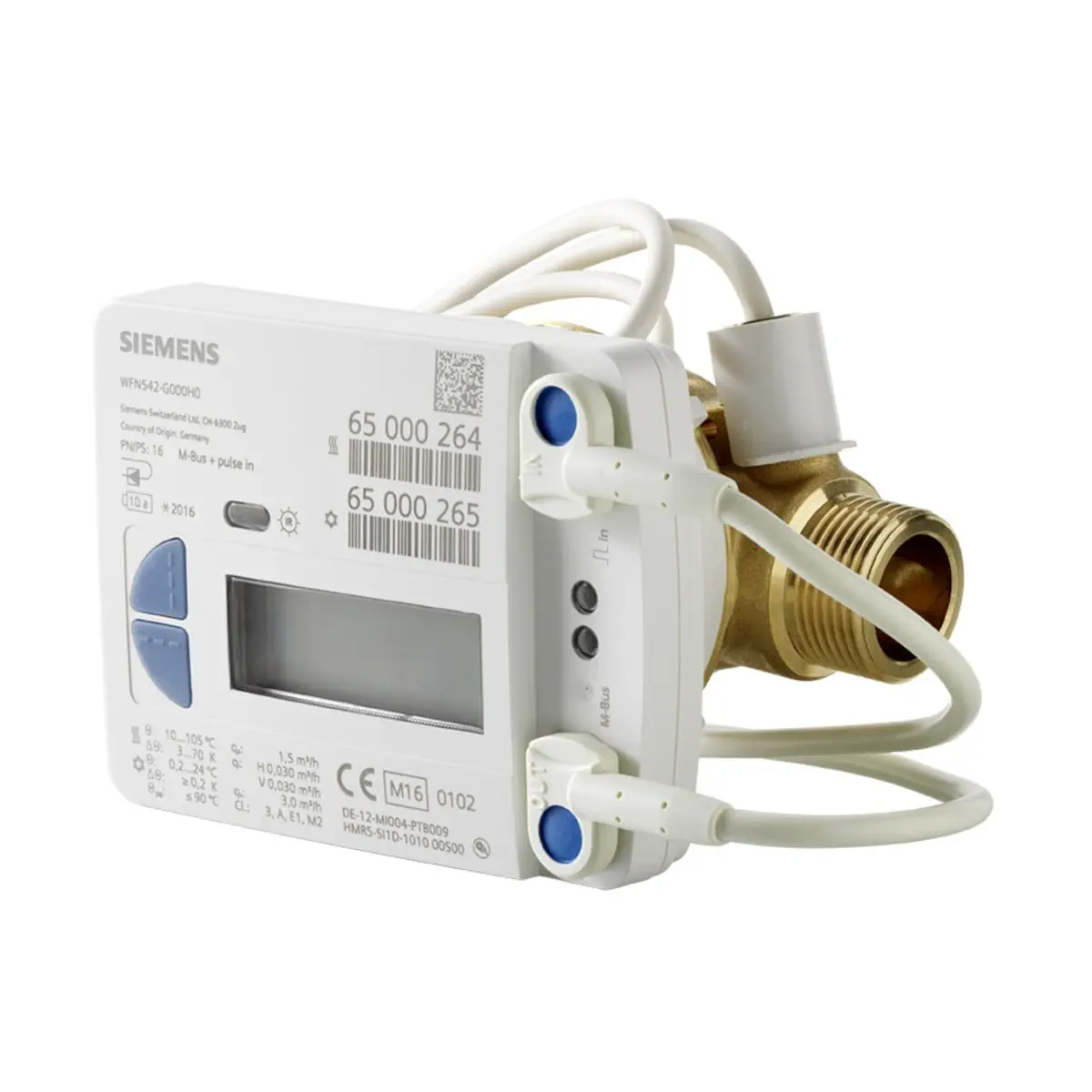

WFM541-H000H4 to elektroniczny, zasilany bateryjnie ciepłomierz Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do pomiaru energii cieplnej w autonomicznych instalacjach ogrzewania. Urządzenie wyposażono w interfejs komunikacyjny M-bus oraz interfejs optyczny (IrDA), a dzięki dwóm wejściom impulsowym możliwe jest podłączenie dodatkowo dwóch wodomierzy z wyjściem impulsowym (styk kontaktronowy).

Najważniejsze cechy

• Producent: Siemens
• Model: WFM541-H000H4
• Typ urządzenia: ciepłomierz mechaniczny (wirnikowy) z przelicznikiem elektronicznym
• Miejsce montażu: na zasileniu (zgodnie z wersją wykonania)
• Przepływ nominalny q_p: 0,6 m³/h
• Długość korpusu: 110 mm
• Przyłącza: gwintowe G ¾ B
• Ciśnienie nominalne: PN16 (16 bar)
• Stopień ochrony: IP65 (przelicznik i przetwornik przepływu)
• Brak wymogu odcinków prostych: nie są wymagane ani przed, ani za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Przelicznik zdejmowany: możliwość demontażu z przetwornika przepływu (kabel sygnałowy 0,40 m)
• Komunikacja: M-bus + interfejs optyczny (IrDA)
• Wejścia impulsowe: 2 wejścia do podłączenia wodomierzy (styk kontaktronowy, bez Namur)
• Funkcja autodiagnostyki oraz natychmiastowa prezentacja błędów na wyświetlaczu

Zastosowanie

WFM541-H000H4 służy do dokładnego określania ilości zużytej energii cieplnej. Licznik składa się z: przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza energię na podstawie wielkości przepływu i różnicy temperatury zasilenia/powrotu. Wynik jest sumowany, wyświetlany oraz może być przekazywany do systemu odczytu poprzez M-bus.

Pomiar i działanie

Pomiar przepływu (wirnik jednostrumieniowy)

• Przepływ mierzony jest za pomocą jednostrumieniowego wirnikowego przetwornika przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Obliczanie energii

• Zużycie energii obliczane jest na podstawie różnicy temperatury oraz przepływu.
• Energia może być wyświetlana w: MJ, GJ, kWh lub MWh (jednostka wybierana w parametrach).
• W celu zwiększenia dokładności pomiarowej w obliczeniach uwzględniane są wartości gęstości i entalpii dla każdego pomiaru.

Wejścia impulsowe (2 × wodomierz)

• Możliwość podłączenia maksymalnie 2 wodomierzy z wyjściem impulsowym (tylko styk kontaktronowy).
• Wartościowość impulsów: 10 l/impuls (nastawa fabryczna) lub 1 l/impuls.
• Fabrycznie wejścia impulsowe są nieaktywne – stają się aktywne po przypisaniu do nich adresu wtórnego / numeru seryjnego wodomierza.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy.
• Obsługa: 2 przyciski (nawigacja w poziomie oraz zmiana poziomu).
• Domyślnie wyświetlacz pracuje w trybie uśpienia; można go wybudzić przyciskiem.
• W przypadku poważnego błędu wyświetlany jest kod błędu oraz data błędu.

Komunikacja i parametryzacja

• M-bus: wg EN 13757-2, protokół wg EN 13757-3 oraz EN 1434-3.
• Adresowanie: pierwotne lub wtórne.
• Prędkość transmisji: 300 lub 2400 baud.
• Pobór prądu: 1 jednostka obciążeniowa M-bus; Vmax: 50 V.
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie.
• Interfejs optyczny (IrDA): odczyt i parametryzacja z użyciem głowicy WFZ.IRDA-USB oraz oprogramowania ACT50.

Dane techniczne (WFM541-H000H4)

• Zasilanie: bateria litowa CR AA, 3,0 V DC (niewymienna)
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (licznik ciepła): 15…105 °C
• Zakres różnicy temperatur ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie)
• Wymiary czujnika: Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (3 m opcjonalnie)
• Przepływ nominalny q_p: 0,6 m³/h
• Przepływ maksymalny q_s: 1,2 m³/h
• Klasa metrologiczna (q_p/q_i): 25:1 (poziomo), 25:1 (pionowo)
• Próg działania: 3…4 l/h
• Spadek ciśnienia przy q_p (korpus 110 mm): 210 mbar
• k_v przy Δp = 1 bar: 3,0 m³/h
• Zakres temperatury przetwornika przepływu: 10…90 °C; t_max: 90 °C
• Ciśnienie nominalne: PN16; min. ciśnienie instalacji (antykawitacyjne): 1 bar
• Stopień ochrony: IP65
• Temperatura otoczenia (praca): 5…55 °C
• Wymiary przelicznika (W × H): 101,5 × 78 mm
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN; kolor: RAL 9016
• Waga (licznik z akcesoriami i opakowaniem): 820 g

Montaż

• Licznik można montować w dowolnej pozycji z wyjątkiem ustawienia, w którym przelicznik skierowany jest w dół.
• Odcinki proste nie są wymagane ani przed, ani za licznikiem.
• Przetwornik przepływu należy montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Przed montażem należy dokładnie przepłukać instalację.
• Temperatura otoczenia przelicznika nie powinna przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.
• Po montażu licznik zabezpiecza się plombami (zgodnie z przepisami krajowymi) w celu ograniczenia ingerencji zewnętrznej.

Ograniczenia

• Czujniki temperatury ani bateria licznika nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do licznika nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Podsumowanie

Siemens WFM541-H000H4 to kompaktowy ciepłomierz q_p 0,6 m³/h z korpusem 110 mm i przyłączami G ¾ B, przeznaczony do montażu na zasileniu. Komunikacja M-bus, optyczny odczyt IrDA, dwa wejścia impulsowe dla wodomierzy oraz brak wymogu odcinków prostych ułatwiają montaż i integrację w systemach rozliczeń energii w budynkach.
