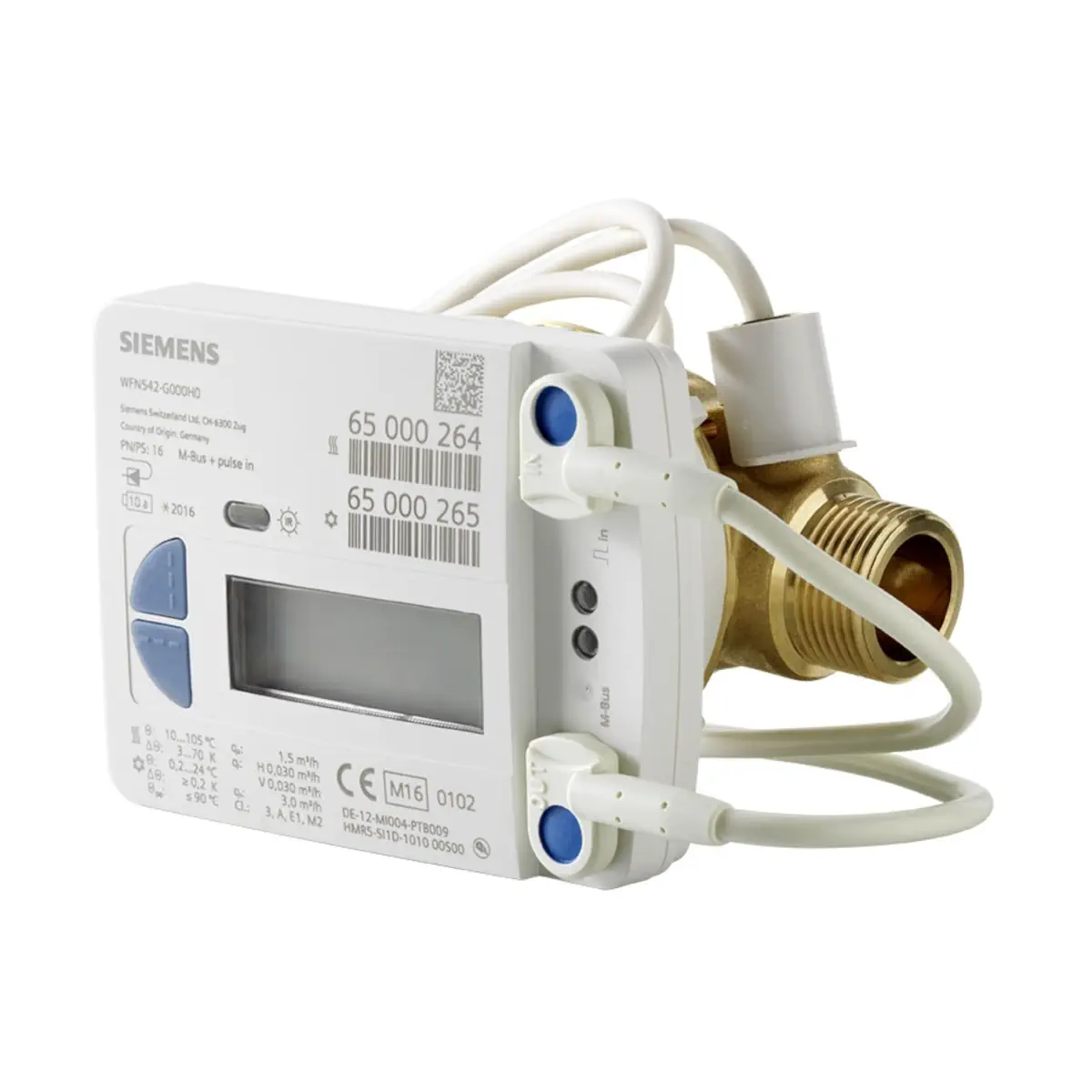

WFM542-C000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na powrocie, dł. korpusu 80 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

WFM542-C000H4 to elektroniczny, zasilany bateryjnie ciepłomierz mechaniczny Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu oraz przewodowym interfejsem komunikacyjnym M-bus. Licznik przeznaczony jest do dokładnego pomiaru energii cieplnej w autonomicznych instalacjach ogrzewania. Wersja C000 posiada przepływ nominalny 1,5 m³/h, długość korpusu 80 mm oraz przyłącza gwintowe G ¾ B (montaż na powrocie). Dodatkowo urządzenie oferuje 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy, bez Namur) oraz możliwość konfiguracji z poziomu przycisków lub oprogramowania serwisowego ACT50 poprzez interfejs optyczny.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WFM542-C000H4
• Rodzaj urządzenia: ciepłomierz mechaniczny (elektroniczny przelicznik + wirnikowy przetwornik przepływu)
• Montaż: na powrocie (zgodnie z wersją urządzenia)
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 80 mm
• Przyłącza: gwintowe G ¾ B
• Komunikacja: M-bus (EN 13757-2) + interfejs optyczny (IrDA)
• 2 wejścia impulsowe: do wodomierzy (styk kontaktronowy, bez Namur)
• Brak wymogu odcinków prostych: ani przed, ani za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół)
• Przelicznik zdejmowany: z przetwornika przepływu; długość kabla sygnałowego 0,40 m
• Autodiagnostyka: błędy wyświetlane natychmiast
• Zasilanie: bateria litowa CR AA 3,0 V DC (niewymienna), żywotność 10 lat z rezerwą
• Stopień ochrony: IP65 (przelicznik i przetwornik przepływu)

Zastosowanie

WFM542-C000H4 służy do pomiaru zużytej energii cieplnej w instalacjach grzewczych, w których energia dostarczana jest do poszczególnych stref lub odbiorców (np. w budynkach wielorodzinnych oraz biurowych). Licznik oblicza energię na podstawie przepływu oraz różnicy temperatury pomiędzy zasileniem i powrotem, a wyniki może przekazywać do systemu odczytu poprzez M-bus.

Funkcje i działanie

Pomiar przepływu (wirnik jednostrumieniowy)

• Przepływ mierzony jest za pomocą jednostrumieniowego, wirnikowego przetwornika przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Obliczanie energii cieplnej

• Licznik oblicza energię na podstawie przepływu i różnicy temperatury pomiędzy zasileniem a powrotem.
• Wynik jest sumowany i wyświetlany, a także może być przekazywany przez magistralę M-bus.
• Jednostki wskazań energii: MJ / GJ / kWh / MWh (wybierane w ustawieniach).

2 wejścia impulsowe (wodomierze)

• Możliwość podłączenia maks. 2 wodomierzy z wyjściem impulsowym (tylko styk kontaktronowy, bez Namur).
• Wartościowość impulsów: 10 l/impuls (nastawa fabryczna) lub 1 l/impuls.
• Wartości zużycia z wodomierzy są wyświetlane oraz przekazywane przez M-bus.
• W fabrycznie nowym liczniku wejścia impulsowe są nieaktywne (numer seryjny licznika = 0, niewidoczny na magistrali M-bus); wejście staje się aktywne po przypisaniu adresu wtórnego / numeru seryjnego wodomierza.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy.
• 2 przyciski: nawigacja na poziomie oraz zmiana poziomu wskazań.
• Domyślnie wyświetlacz pracuje w trybie uśpienia (włączenie przyciskiem).
• W przypadku poważnego błędu wyświetlany jest kod błędu i data błędu.

Komunikacja i parametryzacja

• M-bus: wg EN 13757-2, adresowanie pierwotne lub wtórne, prędkość transmisji 300 lub 2400 baud.
• Obciążenie M-bus: 1 jednostka obciążeniowa.
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie.
• Interfejs optyczny (IrDA): odczyt i parametryzacja poprzez głowicę WFZ.IRDA-USB i oprogramowanie ACT50.
• Parametry fabryczne: dzień bilansu 31.12, jednostka wskazań energii GJ.

Dane techniczne (kluczowe)

Przelicznik

• Zasilanie: bateria litowa CR AA (niewymienna)
• Napięcie baterii: 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Stopień ochrony: IP65
• Wymiary przelicznika (W × H): 101,5 × 78 mm
• Materiał obudowy: PC-ABS, PC-LEXAN
• Kolor obudowy: RAL 9016

Czujniki temperatury

• Element pomiarowy: Pt1000 wg EN 60751
• Typ czujnika: DS (zanurzenie bezpośrednie)
• Wymiary czujnika: Ø 5,0 × 45 mm (standard)
• Długość przewodu czujnika: 1,5 m

Przetwornik przepływu (wersja 1,5 m³/h / 80 mm)

• Zakres temperatury medium: 10…90 °C
• Temperatura maksymalna tmax: 90 °C
• Ciśnienie nominalne: PN16 (16 bar)
• Minimalne ciśnienie instalacji (zapobieganie kawitacji): 1 bar
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 80 mm
• Gwint przyłączy: G ¾ B
• Klasa metrologiczna (qp/qi): 50:1 (poziomo), 50:1 (pionowo)
• Przepływ maksymalny qs: 3,0 m³/h
• Przepływ minimalny qi: 30 (poziomo), 30 (pionowo)
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp: 230 mbar
• Przepływ przy Δp = 1 bar, kv: 3,1 m³/h
• Stopień ochrony: IP65

Okablowanie (interfejsy)

• Długość kabla sygnałowego (przetwornik ↔ przelicznik): 0,40 m
• Kabel M-bus: 3 m, 4 × 0,22 mm²
• Kabel wejść impulsowych: 1 m, 4 × 0,22 mm²

Warunki środowiskowe

• Temperatura otoczenia (praca): 5…55 °C
• Temperatura (transport): -25…70 °C
• Temperatura (składowanie): -5…45 °C
• Wilgotność: < 93% r.h. przy 25 °C (bez kondensacji)
• Maks. wysokość: min. 700 hPa (odpowiada maks. 2000 m n.p.m.)
• Waga (z akcesoriami i opakowaniem): 709 g

Montaż

• Licznik może być zamontowany w dowolnej pozycji, z wyjątkiem położenia, w którym przelicznik skierowany jest w dół.
• Nie jest wymagane stosowanie odcinków prostych ani przed, ani za licznikiem.
• Przetwornik przepływu należy montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Przed montażem należy dokładnie przepłukać instalację.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu; czujniki powinny być zanurzone na głębokość, aby ich końcówki sięgały co najmniej środka przekroju rurociągu.
• W licznikach rozdzielnych przelicznik można odłączyć od przetwornika przepływu i zamocować na ścianie przy użyciu wspornika montażowego w odległości 40 cm.
• Po zamontowaniu elementy instalacji należy zaplombować zgodnie z obowiązującymi przepisami.

Ograniczenia

• Czujniki temperatury oraz bateria nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników z tej karty katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Podsumowanie

Siemens WFM542-C000H4 to kompaktowy ciepłomierz do montażu na powrocie, z przepływem nominalnym 1,5 m³/h, korpusem 80 mm i przyłączami G ¾ B. Dzięki komunikacji M-bus, interfejsowi optycznemu IrDA, autodiagnostyce oraz możliwości podłączenia 2 wodomierzy impulsowych sprawdza się w systemach rozliczania energii w instalacjach grzewczych, gdzie liczy się precyzja pomiaru i wygodny odczyt danych.
