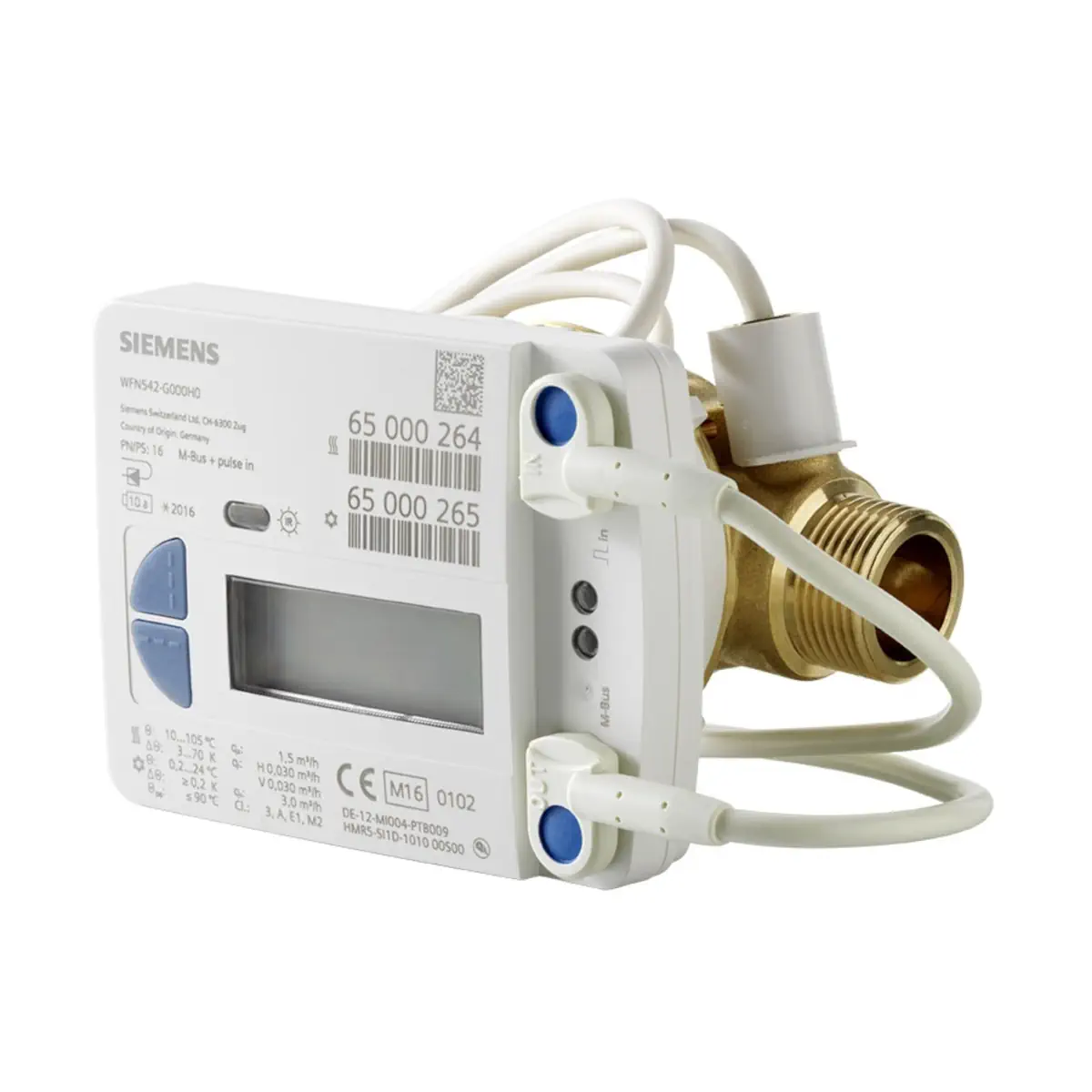

WFM542-D000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na zasilaniu, dł. korpusu 80 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

WFM542-D000H4 to elektroniczny, zasilany bateryjnie ciepłomierz Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu i komunikacją M-bus, przeznaczony do dokładnego pomiaru zużycia energii cieplnej w instalacjach grzewczych. Wersja ta ma przepływ nominalny qp = 1,5 m³/h, długość korpusu 80 mm oraz przyłącza gwintowe G ¾" i jest przeznaczona do montażu na zasileniu. Licznik nie wymaga odcinków prostych przed ani za przetwornikiem, może pracować w pozycji poziomej lub pionowej, a odczyt danych może być realizowany przewodowo przez magistralę M-bus.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM542-D000H4
• Typ: ciepłomierz (licznik energii cieplnej) z przetwornikiem wirnikowym jednostrumieniowym
• Komunikacja: M-bus + interfejs optyczny (IrDA)
• Zasilanie: bateria litowa CR AA, 3,0 V DC (niewymienna)
• Żywotność baterii: 10 lat z rezerwą
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 80 mm
• Przyłącza: G ¾"
• Ciśnienie nominalne: PN16
• Pozycja montażu: poziomo lub pionowo
• Brak wymogu odcinków prostych (ani przed, ani za licznikiem)
• Przelicznik zdejmowany z przetwornika przepływu (długość kabla sygnałowego 0,40 m)
• 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy, bez Namur)
• Autodiagnostyka i natychmiastowe wyświetlanie błędów

Zastosowanie

WFM542-D000H4 jest przeznaczony do opomiarowania energii cieplnej w autonomicznych instalacjach ogrzewania. Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza zużycie energii na podstawie przepływu i różnicy temperatury (zasilenie/powrót). Dane mogą być prezentowane lokalnie na wyświetlaczu oraz przekazywane przez M-bus do przewodowego systemu odczytu.

Ograniczenia

• Czujniki temperatury oraz bateria w licznikach WF..5.. są niewymienne.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników opisanych w tej karcie katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Budowa i działanie

Pomiar przepływu (wirnik jednostrumieniowy)

• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Obliczanie energii

• Licznik oblicza zużycie energii na podstawie różnicy temperatury zasilenia i powrotu oraz wielkości przepływu.
• Wartości energii mogą być wyświetlane w: MJ, GJ, kWh lub MWh.

Wejścia impulsowe (wodomierze)

• Liczba wejść: 2
• Wartościowość impulsu (nastawa fabryczna): 10 litrów/impuls (dostępne również 1 litr/impuls)
• Maks. częstotliwość impulsów: 5 Hz (standardowo) lub 2,5 Hz (jeśli filtr jest aktywny)
• Minimalna długość impulsu: > 100 ms
• W fabrycznie nowym liczniku wejścia impulsowe są nieaktywne (numer seryjny licznika = 0, niewidoczny na M-bus); wejście staje się aktywne po przypisaniu adresu wtórnego / numeru seryjnego wodomierza.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy
• Obsługa: 2 przyciski (nawigacja po poziomie oraz zmiana poziomu)
• Domyślnie wyświetlacz pracuje w trybie uśpienia; można go wybudzić przyciskiem.
• Parametry można konfigurować przyciskami lub przez oprogramowanie serwisowe ACT50.

Komunikacja i parametryzacja

• M-bus: wg EN 13757-2, adresowanie pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Pobór prądu: 1 jednostka obciążeniowa M-bus
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie
• Interfejs optyczny: budowa podobnie do EN 13757-2/3
• Odczyt i parametryzacja przez IrDA: głowica WFZ.IRDA-USB + oprogramowanie ACT50-Heat

Dane techniczne (WFM542-D000H4)

• Przeznaczenie montażowe: montaż na zasileniu
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm, przewód 1,5 m (3 m opcjonalnie)
• Temperatura medium (przetwornik przepływu): 10…90 °C (tmax 90 °C)
• Ciśnienie nominalne: 16 bar (PN16)
• Minimalne ciśnienie instalacji (zapobieganie kawitacji): 1 bar
• Przepływ nominalny qp: 1,5 m³/h
• Przepływ maksymalny qs: 3,0 m³/h
• Klasa metrologiczna (qp/qi): 50:1 (poziomo), 50:1 (pionowo)
• Przepływ minimalny qi: 30 l/h (poziomo), 30 l/h (pionowo)
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp (długość korpusu 80 mm): 230 mbar
• Przepływ przy Δp = 1 bar, kv: 3,1 m³/h
• Stopień ochrony: IP65 (przelicznik), IP65 (przetwornik przepływu wg EN 60529)
• Temperatura otoczenia (praca): 5…55 °C
• Wilgotność (praca): < 93% r.h. przy 25 °C (bez kondensacji)
• Waga (z akcesoriami i opakowaniem): 709 g
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016

Montaż

• Licznik może być zamontowany w dowolnej pozycji, z wyjątkiem ustawienia, w którym przelicznik jest skierowany w dół.
• Nie są wymagane odcinki proste przed ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu należy zamontować pomiędzy dwoma zaworami odcinającymi, a kierunek przepływu musi być zgodny ze strzałką na korpusie.
• Czujniki temperatury muszą pracować w tym samym obiegu co przetwornik przepływu i być zanurzone co najmniej do środka przekroju rurociągu.
• Temperatura otoczenia przelicznika nie może przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.

Podsumowanie

Siemens WFM542-D000H4 to kompaktowy ciepłomierz qp 1,5 m³/h do montażu na zasileniu, z korpusem 80 mm i przyłączami G ¾". Łączy dokładny pomiar energii cieplnej z wygodnym odczytem przez M-bus, konfiguracją z poziomu klawiatury lub programu ACT50, a także możliwością podłączenia 2 wodomierzy impulsowych dla rozszerzonego opomiarowania lokalu lub strefy.
