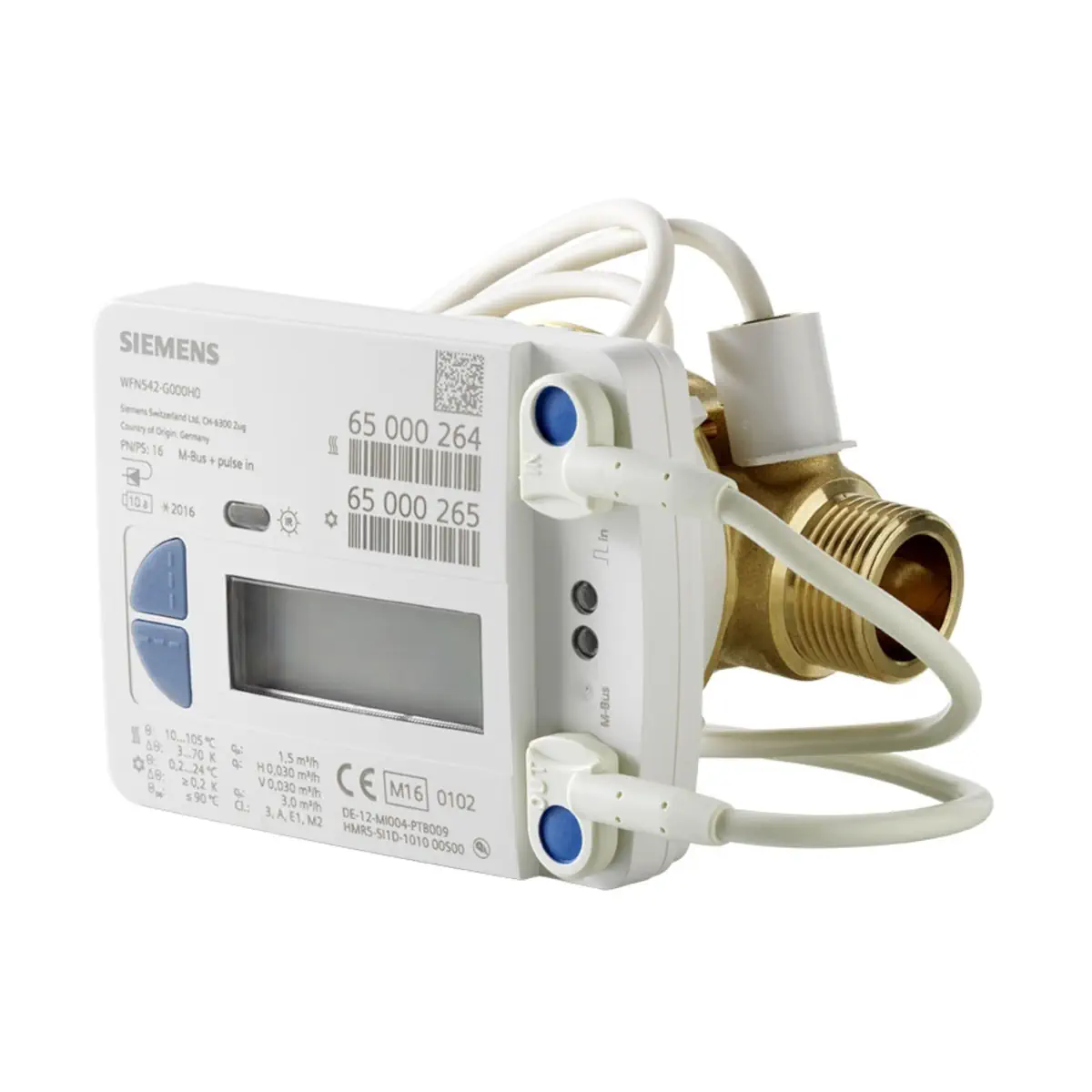

WFM542-G000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na powrocie, dł. korpusu 110 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

WFM542-G000H4 to elektroniczny, zasilany bateryjnie ciepłomierz wirnikowy Siemens z interfejsem komunikacyjnym M-bus, przeznaczony do dokładnego opomiarowania energii cieplnej w autonomicznych instalacjach ogrzewania. Licznik ma przepływ nominalny qp 1,5 m³/h, długość korpusu 110 mm i przyłącza gwintowe G ¾", a jego konstrukcja nie wymaga stosowania odcinków prostych ani przed, ani za licznikiem. Model WFM542-G000H4 jest wersją do montażu na powrocie.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM542-G000H4
• Typ: ciepłomierz (licznik energii cieplnej) z jednostrumieniowym przetwornikiem przepływu
• Miejsce montażu: powrót
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 110 mm
• Przyłącza: G ¾" B
• Komunikacja: M-bus oraz interfejs optyczny (IrDA)
• 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy; bez Namur)
• Brak wymogu odcinków prostych przed i za licznikiem
• Montaż: pozycja pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Przelicznik zdejmowany z przetwornika przepływu (kabel sygnałowy 0,40 m)
• Autodiagnostyka oraz natychmiastowe wyświetlanie błędów
• Zasilanie: bateria litowa CR AA 3,0 V DC (niewymienna), żywotność 10 lat (z rezerwą)

Zastosowanie

WFM542-G000H4 służy do opomiarowania zużycia energii cieplnej w instalacjach grzewczych, w których energia dostarczana jest do poszczególnych stref i odbiorców (np. w budynkach wielorodzinnych oraz biurowych i administracyjnych). Licznik oblicza energię na podstawie przepływu oraz różnicy temperatur pomiędzy zasileniem i powrotem.

Ograniczenia

• Czujniki temperatury oraz bateria nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników z tej karty katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Budowa i działanie

• Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika (jednostki obliczeniowo-wskazującej).
• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu; prędkość obrotowa wirnika mierzona jest indukcyjnie, bez udziału pola magnetycznego.
• W razie wykrycia nieprawidłowego kierunku przepływu licznik wyświetla komunikat błędu.
• Pomiar temperatury realizowany jest co 36 s (opcjonalnie co 6 s), a natężenie przepływu mierzone jest w sposób ciągły.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy
• Przyciski: 2 przyciski do zmiany poziomów i nawigacji po wskazaniach
• Domyślnie wyświetlacz pracuje w trybie uśpienia i włącza się po naciśnięciu przycisku.
• Możliwa konfiguracja parametrów z poziomu przycisków lub przez oprogramowanie serwisowe ACT50 (przez interfejs optyczny).

Komunikacja i odczyt danych

• Interfejs M-bus: wg EN 13757-2
• Adresowanie: pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie
• Napięcie Vmax: 50 V
• Pobór prądu: 1 jednostka obciążeniowa M-bus
• Kabel M-bus: 3 m, 4 × 0,22 mm²
• Interfejs optyczny: budowa podobnie do EN 13757-2/3; odczyt i parametryzacja z użyciem głowicy WFZ.IRDA-USB oraz oprogramowania ACT50

Wejścia impulsowe (wodomierze)

• Liczba wejść: 2
• Typ wodomierza: tylko styk kontaktronowy (bez Namur)
• Wartościowość impulsu (fabrycznie): 10 l/impuls (możliwa także konfiguracja 1 l/impuls)
• Maks. częstotliwość impulsów: 5 Hz standardowo (2,5 Hz przy aktywnym filtrze)
• Min. długość impulsu: > 100 ms
• Kabel wejść impulsowych: 1 m, 4 × 0,22 mm²
• W fabrycznie nowym liczniku wejścia impulsowe są nieaktywne (numer seryjny licznika = 0, niewidoczny na magistrali M-bus); wejście staje się aktywne po przypisaniu do niego adresu wtórnego / numeru seryjnego wodomierza.

Montaż

• Miejsce montażu: powrót (zgodnie z wersją urządzenia).
• Możliwy montaż w dowolnej pozycji z wyjątkiem położenia, w którym przelicznik skierowany jest w dół.
• Odcinki proste nie są wymagane ani przed, ani za licznikiem.
• Przetwornik przepływu należy montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Przed montażem należy dokładnie przepłukać instalację.
• Jeśli licznik zamontowany jest na wspólnym powrocie dwóch obiegów, należy zachować odległość od trójnika min. 10 × DN, aby zapewnić właściwe mieszanie.
• Temperatura otoczenia przelicznika nie może przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.
• Po zamontowaniu licznik powinien zostać zabezpieczony plombami w miejscach przewidzianych do plombowania.

Dane techniczne (WFM542-G000H4)

• Zasilanie: bateria litowa CR AA, 3,0 V DC (niewymienna)
• Żywotność baterii: 10 lat (z rezerwą)
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (standardowo)
• Przepływ nominalny qp: 1,5 m³/h
• Przepływ maksymalny qs: 3,0 m³/h
• Spadek ciśnienia przy qp (długość korpusu 110 mm): 230 mbar
• Przepływ przy Δp = 1 bar, kv: 3,1 m³/h
• Próg działania: 4…5 l/h
• Zakres temperatury przetwornika przepływu: 10…90 °C
• Temperatura maksymalna tmax: 90 °C
• Ciśnienie nominalne: PN16 (maks. dopuszczalne ciśnienie robocze 16 bar)
• Min. ciśnienie instalacji zapobiegające kawitacji: 1 bar
• Stopień ochrony: IP65 (przelicznik) / IP65 (przetwornik przepływu, wg EN 60529)
• Warunki pracy (otoczenie): 5…55 °C; wilgotność < 93% r.h. przy 25 °C (bez kondensacji); maks. wysokość do 2000 m n.p.m.
• Wymiary przelicznika (W × H): 101,5 × 78 mm
• Kolor obudowy przelicznika: RAL 9016
• Materiał obudowy przelicznika: PC-ABS, PC-LEXAN
• Waga (z akcesoriami i opakowaniem): 802 g
• Parametry fabryczne: dzień bilansu 31.12; jednostka wskazań energii GJ

Zakres dostawy

• Ciepłomierz WFM542-G000H4
• Instrukcja obsługi i montażu
• Materiały montażowe (m.in. uszczelki, plomby)

Podsumowanie

Siemens WFM542-G000H4 to kompaktowy ciepłomierz qp 1,5 m³/h do montażu na powrocie, z M-bus i optycznym odczytem IrDA. Brak konieczności stosowania odcinków prostych, możliwość montażu poziomo lub pionowo oraz dwa wejścia impulsowe do wodomierzy czynią go wygodnym rozwiązaniem do opomiarowania i rozliczeń energii cieplnej w instalacjach grzewczych.
