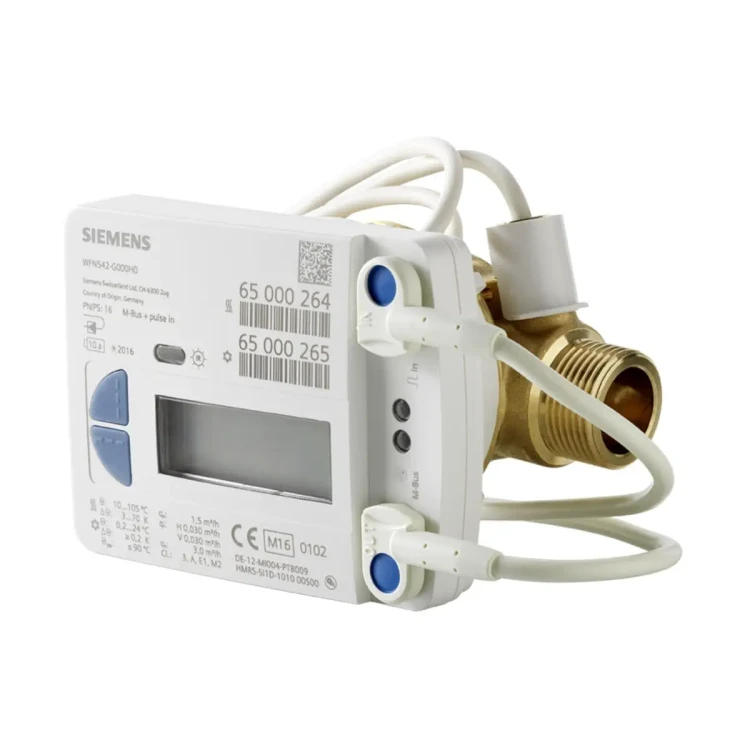

WFM542-H000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na zasilaniu, dł. korpusu 110 mm, PN16, gwint ¾", DN15, komunikacja M-bus i 2 wejścia impulsowe

WFM542-H000H4 to elektroniczny, zasilany bateryjnie licznik energii cieplnej Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do opomiarowania zużycia energii w autonomicznych instalacjach ogrzewania. Wersja H000H4 jest przystosowana do montażu na zasileniu, oferuje przepływ nominalny qp = 1,5 m³/h, długość korpusu 110 mm oraz przyłącza gwintowe G ¾". Dane pomiarowe mogą być odczytywane lokalnie z wyświetlacza lub zdalnie przez magistralę M-bus; dodatkowo urządzenie udostępnia 2 wejścia impulsowe do podłączenia wodomierzy (styk kontaktronowy).

Najważniejsze cechy

• Producent: Siemens
• Model / oznaczenie typu: WFM542-H000H4
• Rodzaj urządzenia: elektroniczny licznik energii cieplnej (ciepłomierz)
• Miejsce montażu: zasilenie (zależnie od wersji)
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 110 mm
• Przyłącza: gwintowe G ¾" B
• Komunikacja: M-bus (EN 13757-2) + interfejs optyczny IrDA
• Wejścia impulsowe: 2 (do wodomierzy z wyjściem impulsowym – tylko styk kontaktronowy, bez Namur)
• Brak wymogu odcinków prostych: nie są wymagane ani przed, ani za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół)
• Przelicznik zdejmowany z przetwornika przepływu (długość kabla sygnałowego 0,40 m)
• Konfiguracja: przyciskami na obudowie lub przez oprogramowanie serwisowe ACT50 (z głowicą WFZ.IRDA-USB)
• Autodiagnostyka i natychmiastowa sygnalizacja błędów na wyświetlaczu

Zastosowanie

WFM542-H000H4 służy do dokładnego określania ilości zużytej energii cieplnej w instalacjach grzewczych, w których energia rozliczana jest dla stref lub indywidualnych odbiorców (np. w budynkach wielorodzinnych, biurowych i administracyjnych). Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika, który oblicza energię na podstawie przepływu i różnicy temperatur.

Ograniczenia

• Czujniki temperatury i bateria są niewymienne.
• Urządzenie nie jest przeznaczone do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników WF..5.. opisanych w karcie katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Funkcje i działanie

Pomiar przepływu

• Pomiar realizowany jest przez jednostrumieniowy wirnikowy przetwornik przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu wyświetlany jest komunikat błędu.

Obliczanie energii

• Przelicznik oblicza energię na podstawie różnicy temperatury (zasilenie–powrót) i natężenia przepływu.
• Energia jest wyświetlana i sumowana w czasie rzeczywistym; dostępne jednostki wskazań energii: MJ, GJ, kWh, MWh.
• W celu zwiększenia dokładności, w obliczeniach uwzględniane są określane dla każdego pomiaru wartości gęstości i entalpii.

Wejścia impulsowe (wodomierze)

• 2 wejścia impulsowe do zliczania zużycia z wodomierzy.
• Obsługiwana wartościowość: 1 l/impuls lub 10 l/impuls (nastawa fabryczna: 10 l/impuls).
• Wartości zużycia z wejść impulsowych mogą być wyświetlane oraz przekazywane przez M-bus.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy.
• 2 przyciski do poruszania się po poziomach wskazań i podglądu danych.
• Domyślnie wyświetlacz pracuje w trybie uśpienia (wybudzenie przyciskiem).
• Pomiar temperatury wykonywany jest co 36 s (opcjonalnie co 6 s); natężenie przepływu mierzone jest w sposób ciągły.

Komunikacja i parametryzacja

• M-bus: wg EN 13757-2, adresowanie pierwotne lub wtórne, prędkość transmisji 300 lub 2400 baud.
• Pobór prądu: 1 jednostka obciążeniowa M-bus, Vmax 50 V.
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie.
• Interfejs optyczny IrDA do odczytu i parametryzacji (z użyciem WFZ.IRDA-USB oraz oprogramowania ACT50).

Dane techniczne (WFM542-H000H4)

Przelicznik / czujniki temperatury

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (licznik ciepła): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (3 m opcjonalnie)
• Wymiary przelicznika: 101,5 × 78 mm
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: III

Przetwornik przepływu

• Zakres temperatury medium: 10…90 °C (tmax 90 °C)
• Ciśnienie nominalne: PN16 (16 bar)
• Min. ciśnienie instalacji (zapobieganie kawitacji): 1 bar
• Przepływ nominalny qp: 1,5 m³/h
• Przepływ maksymalny qs: 3,0 m³/h
• Przepływ minimalny qi: 30 l/h (poziomo i pionowo)
• Próg działania: 4…5 l/h
• Klasa metrologiczna (qp/qi): 50:1 (poziomo i pionowo)
• Spadek ciśnienia przy qp: 230 mbar (dla długości korpusu 110 mm)
• Przepływ przy Δp = 1 bar, kv: 3,1 m³/h
• Stopień ochrony: IP65 wg EN 60529

Wejścia impulsowe

• Liczba wejść: 2
• Maks. częstotliwość impulsów: 5 Hz (standardowo) / 2,5 Hz (gdy filtr jest aktywny)
• Min. długość impulsu: > 100 ms
• Długość i przekrój kabla: 1 m, 4 × 0,22 mm²

Okablowanie M-bus

• Długość i przekrój kabla: 3 m, 4 × 0,22 mm²

Masa

• Waga (licznik z akcesoriami i opakowaniem): 802 g (dla wersji 1,5 m³/h, 110 mm)

Montaż – najważniejsze wskazówki

• Licznik można montować w dowolnej pozycji z wyjątkiem ustawienia, w którym przelicznik skierowany jest w dół.
• Nie są wymagane odcinki proste przed ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co przetwornik przepływu; w zależności od wykonania mogą być montowane w trójnikach lub zaworach kulowych.
• Po montażu elementy instalacji przewidziane do zabezpieczenia należy zaplombować zgodnie z obowiązującymi przepisami.

Podsumowanie

Siemens WFM542-H000H4 to kompaktowy ciepłomierz qp 1,5 m³/h do montażu na zasileniu, z komunikacją M-bus, interfejsem optycznym IrDA oraz dwoma wejściami impulsowymi do zliczania wodomierzy. Klasa szczelności IP65, brak wymogu odcinków prostych, montaż poziomy lub pionowy oraz 10-letnia, niewymienna bateria czynią go praktycznym rozwiązaniem do rozliczeń energii cieplnej w instalacjach grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie przeznaczone wyłącznie do pomiaru energii cieplnej w instalacjach grzewczych. Nie stosować do ciepłej wody użytkowej.
• Montaż, uruchomienie i demontaż wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz normą EN 1434-6.
• Zamontowany licznik jest elementem instalacji pracującym pod ciśnieniem. Istnieje ryzyko poparzenia gorącą wodą podczas montażu, demontażu i prac serwisowych.
• Urządzenie należy montować zgodnie z oznaczeniem miejsca montażu dla tego modelu: na zasilaniu instalacji.
• Podczas montażu należy bezwzględnie zachować prawidłowy kierunek przepływu zgodny ze strzałką na korpusie przetwornika przepływu.
• Dopuszczalna pozycja montażu: pozioma lub pionowa. Nie montować urządzenia przelicznikiem skierowanym w dół ani nad głową.
• Przed montażem należy dokładnie przepłukać instalację. Licznik montować pomiędzy dwoma zaworami odcinającymi.
• Przy każdej instalacji należy stosować nowe uszczelnienia. Po montażu elementy należy zaplombować zgodnie z wymaganiami producenta i przepisami lokalnymi.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu i zanurzone co najmniej do środka przekroju rurociągu. Czujnik temperatury nie może opierać się o dno zaworu kulowego.
• Przewody czujników należy prowadzić w odległości co najmniej 50 mm od źródeł zakłóceń elektromagnetycznych, takich jak przełączniki, silniki elektryczne i świetlówki.
• W przypadku ryzyka kondensacji lub zastosowań w niskich temperaturach przelicznik należy montować na ścianie, powyżej przetwornika przepływu, a przewód prowadzić tak, aby skropliny nie mogły wpływać do urządzenia.
• Nie dokonywać modyfikacji urządzenia ani nie stosować go do innych celów niż przewidziane przez producenta.
• Jeżeli urządzenie pracuje w instalacji z dodatkiem glikolu, wolno stosować wyłącznie dodatek glikolu wskazany przez producenta dla danego urządzenia.
• Urządzenie zasilane jest niewymienną baterią litową. Baterii nie wolno ładować, otwierać, uszkadzać, zwierać, nagrzewać powyżej 100°C ani wrzucać do ognia. Przechowywać poza zasięgiem dzieci.
• Temperatura otoczenia przelicznika nie może przekraczać 55°C. Należy unikać bezpośredniego nasłonecznienia.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami. Zużyte baterie przekazywać do wyznaczonych punktów zbiórki.
