WFM543-L000H4 Ciepłomierz mechaniczny 2,5 m³/h, montaż na powrocie, dł. korpusu 130 mm, PN16, gwint 1", DN20, komunikacja M-bus i 2 wejścia impulsowe

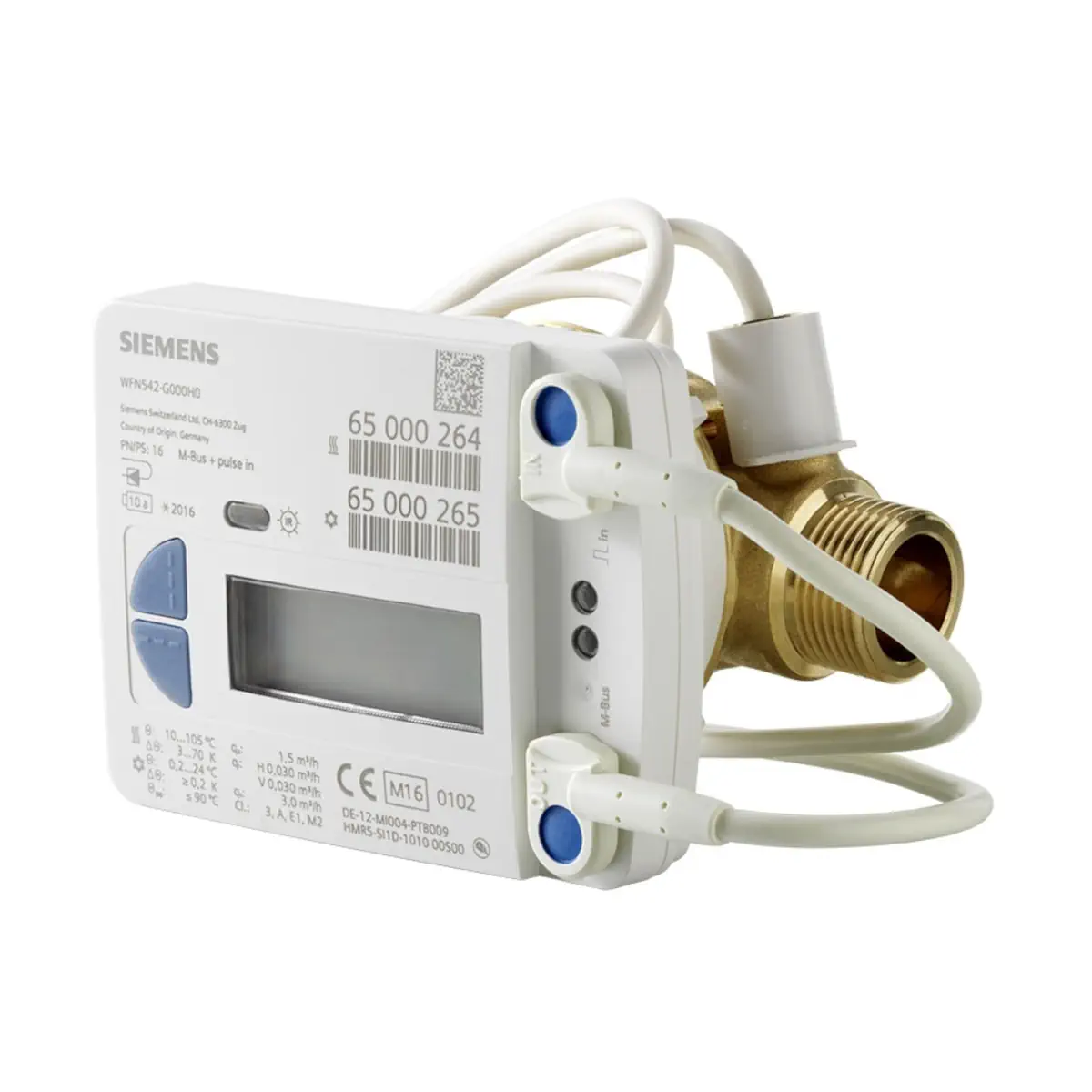

WFM543-L000H4 to elektroniczny, zasilany bateryjnie licznik energii cieplnej (ciepłomierz) Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu oraz komunikacją M-bus. Model przeznaczony jest do montażu na powrocie w instalacjach grzewczych (autonomicznych), gdzie wymagane jest precyzyjne rozliczanie zużycia energii na poziomie stref i odbiorców.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM543-L000H4
• Nr magazynowy: JXF:WFM543-L000H4
• Rodzaj: licznik energii cieplnej z jednostrumieniowym przetwornikiem przepływu (wirnikowym)
• Komunikacja: M-bus + interfejs optyczny (IrDA)
• Przepływ nominalny qp: 2,5 m³/h
• Przepływ maksymalny qs: 5,0 m³/h
• Długość korpusu: 130 mm
• Przyłącza: gwintowe G 1" B
• Ciśnienie nominalne: PN16 (16 bar)
• Montaż: pozycja pozioma lub pionowa; brak konieczności stosowania odcinków prostych przed i za licznikiem
• 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy, bez Namur)
• Przelicznik zdejmowany z przetwornika przepływu; długość kabla sygnałowego 0,40 m
• Autodiagnostyka i natychmiastowe wyświetlanie błędów
• Stopień ochrony: IP65 (przelicznik i przetwornik przepływu)
• Żywotność baterii: 10 lat (z rezerwą), bateria litowa CR AA (niewymienna)

Zastosowanie

WFM543-L000H4 służy do dokładnego określania ilości zużytej energii cieplnej. Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza energię na podstawie przepływu i różnicy temperatury zasilenie/powrót. Urządzenie jest stosowane głównie w instalacjach centralnego ogrzewania, w których energia dostarczana jest do poszczególnych stref oraz indywidualnych odbiorców (np. budynki wielorodzinne, biurowe i administracyjne).

Ograniczenia

• Czujniki temperatury oraz bateria w licznikach WF..5.. nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników z tej karty katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Funkcje i działanie

Pomiar przepływu (wirnikowy, jednostrumieniowy)

• Przepływ mierzony jest przez wirnik wprawiany w ruch przez przepływającą wodę.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Obliczanie zużycia energii

• Licznik oblicza energię na podstawie różnicy temperatury (zasilenie/powrót), przepływu oraz obliczonego współczynnika termicznego.
• Wskazania energii dostępne są w kWh, MWh, MJ lub GJ (jednostka konfigurowalna).
• Wartości gęstości i entalpii są określane dla każdego pomiaru i uwzględniane w obliczeniach w celu zwiększenia dokładności.

Wejścia impulsowe (np. wodomierze)

• 2 wejścia impulsowe do zliczania zużycia z podłączonych wodomierzy (maks. 2).
• Obsługiwane wartościowości: 1 l/impuls lub 10 l/impuls (nastawa fabryczna: 10 l/impuls).
• W fabrycznie nowym liczniku wejścia impulsowe są nieaktywne; wejście staje się aktywne po przypisaniu adresu wtórnego / numeru seryjnego wodomierza.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy.
• Obsługa: 2 przyciski (nawigacja na poziomie oraz zmiana poziomu).
• Domyślnie wyświetlacz pracuje w trybie uśpienia; wybudzenie następuje po naciśnięciu jednego z przycisków.

Komunikacja i parametryzacja

• M-bus: wg EN 13757-2, adresowanie pierwotne lub wtórne, prędkość transmisji 300 lub 2400 baud.
• Obciążenie M-bus: 1 jednostka obciążeniowa; Vmax: 50 V.
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie.
• Interfejs optyczny (IrDA): odczyt i parametryzacja z użyciem głowicy WFZ.IRDA-USB oraz oprogramowania ACT50-Heat.
• Nastawy fabryczne: dzień bilansu 31.12; jednostka wskazań energii: GJ.

Montaż (WFM543-L000H4 – wersja na powrót)

• Przetwornik przepływu może być montowany w dowolnej pozycji z wyjątkiem położenia, w którym przelicznik jest skierowany w dół.
• Nie są wymagane odcinki proste przed ani za licznikiem.
• Przetwornik przepływu należy montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Przed montażem zalecane jest dokładne przepłukanie instalacji.
• W licznikach rozdzielnych przelicznik można odłączyć od przetwornika przepływu i zamocować na ścianie (odległość do 40 cm).
• Po montażu elementy instalacji powinny zostać zabezpieczone plombami zgodnie z wymaganiami lokalnymi.

Dane techniczne (wybrane)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat (z rezerwą)
• Zakres pomiaru – licznik ciepła: 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, Ø 5,0 × 45 mm; długość przewodu 1,5 m
• Przetwornik przepływu – zakres temperatury: 10…90 °C; tmax: 90 °C
• Ciśnienie nominalne: PN16; min. ciśnienie instalacji (antykawitacyjne): 1 bar
• qp: 2,5 m³/h; qs: 5,0 m³/h
• Spadek ciśnienia przy qp: 170 mbar
• Przepływ przy Δp = 1 bar (kv): 5,2 m³/h
• Stopień ochrony: IP65
• Warunki pracy (otoczenie): 5…55 °C, <93% r.h. przy 25 °C (bez kondensacji)

Podsumowanie

Siemens WFM543-L000H4 to kompaktowy licznik energii cieplnej do montażu na powrocie, o przepływie nominalnym 2,5 m³/h, długości korpusu 130 mm i przyłączach G 1". Dzięki komunikacji M-bus, interfejsowi optycznemu IrDA oraz dwóm wejściom impulsowym umożliwia wygodny odczyt i rozliczanie zużycia energii (oraz opcjonalnie podłączonych wodomierzy) w instalacjach grzewczych budynków.
