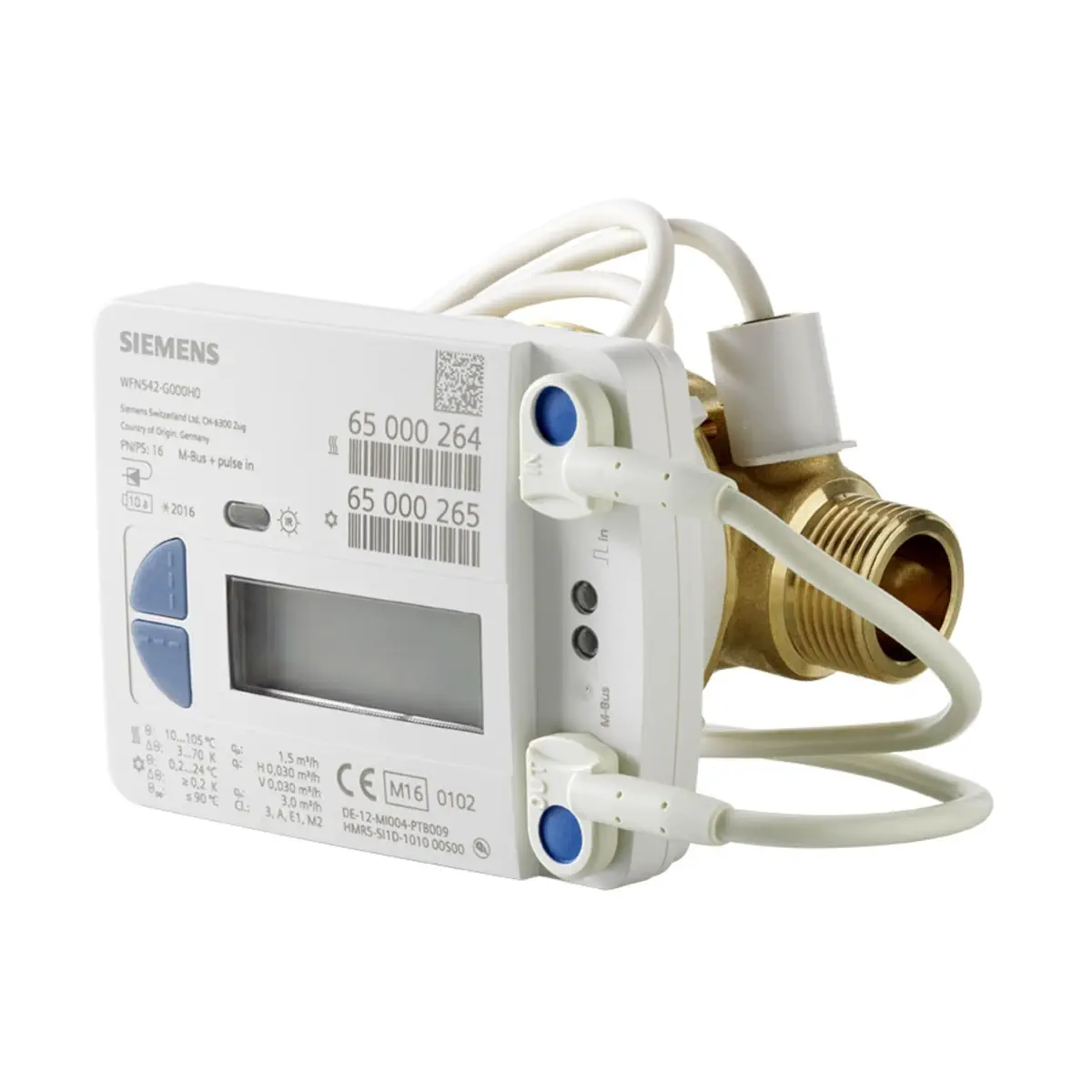

WFM543-M000H4 Ciepłomierz mechaniczny 2,5 m³/h, montaż na zasilaniu, dł. korpusu 130 mm, PN16, gwint 1", DN20, komunikacja M-bus i 2 wejścia impulsowe

WFM543-M000H4 to elektroniczny, zasilany bateryjnie licznik energii cieplnej Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu oraz interfejsem komunikacyjnym M-bus. Model przeznaczony jest do montażu na zasileniu i zapewnia dokładny pomiar zużytej energii na podstawie wielkości przepływu oraz różnicy temperatury (zasilanie/powrót). Dzięki konstrukcji przetwornika przepływu nie wymaga stosowania odcinków prostych przed ani za licznikiem, a odczyt danych może być realizowany lokalnie (interfejs optyczny) lub zdalnie poprzez magistralę M-bus.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM543-M000H4
• Typ urządzenia: licznik energii cieplnej (ciepłomierz) z interfejsem komunikacyjnym M-bus
• Miejsce montażu: zasilenie
• Przepływ nominalny qp: 2,5 m³/h
• Długość korpusu: 130 mm
• Przyłącza: gwintowe G 1 B
• Ciśnienie nominalne: PN16 (16 bar)
• Brak wymogu odcinków prostych przed i za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół)
• Przelicznik zdejmowany z przetwornika przepływu (długość kabla sygnałowego: 0,40 m)
• Komunikacja: M-bus + interfejs optyczny (IrDA)
• 2 wejścia impulsowe do podłączenia wodomierzy (tylko styk kontaktronowy, bez Namur)
• Funkcja autodiagnostyki i natychmiastowa sygnalizacja błędów na wyświetlaczu

Zastosowanie

WFM543-M000H4 jest przeznaczony do dokładnego określania ilości zużytej energii cieplnej w autonomicznych instalacjach ogrzewania. Stosowany jest głównie w instalacjach, w których energia dostarczana jest do poszczególnych stref oraz indywidualnych odbiorców w budynku (np. budynki wielorodzinne, biurowe i administracyjne).

Ograniczenia

• Czujniki temperatury ani bateria licznika nie podlegają wymianie.
• Urządzenie nie jest przeznaczone do stosowania w instalacjach ciepłej wody użytkowej.
• Do liczników opisanych w karcie katalogowej nie ma możliwości podłączenia dodatkowych modułów komunikacyjnych.

Budowa i zasada działania

Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego. Przelicznik oblicza różnicę temperatury pomiędzy zasileniem i powrotem oraz mnoży ją przez wielkość przepływu, wyświetlając i sumując bieżące zużycie energii.

Pomiar przepływu (wirnikowy, jednostrumieniowy)

• Przepływająca woda wprawia wirnik w ruch, a prędkość obrotowa jest mierzona elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Kontrola poprawności działania

• Pomiar temperatury dokonywany jest co 36 sekund (opcjonalnie co 6 sekund).
• Natężenie przepływu mierzone jest w sposób ciągły.
• Ilość dostarczonej energii wyświetlana jest w czasie rzeczywistym, a błędy wyświetlane są natychmiast.

Odczyt i komunikacja

• M-bus: wg EN 13757-2, protokół wg EN 13757-3 oraz EN 1434-3
• Adresowanie: pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Pobór prądu: 1 jednostka obciążeniowa M-bus
• Maks. dopuszczalna częstość odczytu: typowo 1 × dziennie
• Interfejs optyczny (IrDA): odczyt i parametryzacja za pomocą głowicy WFZ.IRDA-USB oraz oprogramowania ACT50

Wejścia impulsowe (wodomierze)

• Liczba wejść: 2
• Typ podłączanego wodomierza: wyjście impulsowe – tylko styk kontaktronowy (bez Namur)
• Wartościowość impulsu: 10 l/impuls (nastawa fabryczna) lub 1 l/impuls
• Maks. częstotliwość impulsów: 5 Hz standardowo (2,5 Hz при aktywnym filtrze)
• Min. długość impulsu: > 100 ms

Montaż

• Możliwy montaż w dowolnej pozycji (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół).
• Nie są wymagane odcinki proste przed i za licznikiem.
• Przetwornik przepływu musi być zamontowany pomiędzy dwoma zaworami odcinającymi, a kierunek przepływu musi być zgodny ze strzałką na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu i muszą być zanurzone na głębokość co najmniej do środka przekroju rurociągu.
• Temperatura otoczenia przelicznika nie może przekraczać 55°C; należy unikać bezpośredniego promieniowania słonecznego.

Dane techniczne (WFM543-M000H4)

• Zasilanie: bateria litowa CR AA, 3,0 V DC (niewymienna)
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105°C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, Ø 5,0 × 45 mm; długość przewodu 1,5 m
• Przepływ nominalny qp: 2,5 m³/h
• Przepływ maksymalny qs: 5,0 m³/h
• Przepływ minimalny qi: 50 l/h (poziomo), 50 l/h (pionowo)
• Próg działania: 6…7 l/h
• Spadek ciśnienia przy qp: 170 mbar (korpus 130 mm)
• kv przy Δp = 1 bar: 5,2 m³/h
• Zakres temperatury przetwornika przepływu: 10…90°C (tmax 90°C)
• Ciśnienie nominalne: 16 bar (PN16)
• Stopień ochrony: IP65 (przelicznik) oraz IP65 wg EN 60529 (przetwornik przepływu)
• Wyświetlacz: 8-znakowy LCD + piktogramy; jednostki energii MJ/GJ/kWh/MWh
• Warunki pracy: 5…55°C, wilgotność < 93% r.h. przy 25°C (bez kondensacji)
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem): 895 g

Zakres dostawy

• WFM543-M000H4 z instrukcją obsługi i montażu (w wielu wersjach językowych)
• Materiały montażowe (m.in. uszczelki, plomby)

Podsumowanie

Siemens WFM543-M000H4 to kompaktowy i precyzyjny licznik energii cieplnej do montażu na zasileniu, o przepływie nominalnym 2,5 m³/h i przyłączach G 1. Zasilanie bateryjne (10 lat pracy), stopień ochrony IP65, brak wymogu odcinków prostych, M-bus oraz dwa wejścia impulsowe do wodomierzy sprawiają, że jest to praktyczne rozwiązanie do opomiarowania i rozliczeń energii cieplnej w instalacjach grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt WFM543-M000H4 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy montować i uruchamiać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz wymaganiami normy EN 1434-6.
• Urządzenie jest elementem instalacji pracującym pod ciśnieniem. Podczas montażu, demontażu i serwisu istnieje ryzyko poparzenia gorącą wodą.
• Model WFM543-M000H4 jest licznikiem ciepła do montażu na zasileniu. Należy bezwzględnie zachować właściwe miejsce montażu oraz kierunek przepływu zgodny ze strzałką na korpusie.
• Dopuszczalna pozycja montażu przetwornika przepływu: pozioma lub pionowa. Nie montować urządzenia przelicznikiem skierowanym w dół ani „nad głową”.
• Przed montażem należy dokładnie przepłukać instalację. Przetwornik przepływu musi być montowany pomiędzy dwoma zaworami odcinającymi.
• Podczas montażu należy zawsze stosować nowe uszczelnienia. Nieprawidłowy montaż lub nieszczelne połączenia mogą spowodować wyciek i uszkodzenie instalacji.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co licznik. Końcówki czujników muszą sięgać co najmniej do środka przekroju rurociągu.
• Temperaturowych przewodów czujników nie należy prowadzić w odległości mniejszej niż 50 mm od źródeł zakłóceń elektromagnetycznych, takich jak przełączniki, silniki elektryczne czy świetlówki.
• W przypadku wskazania nieprawidłowego kierunku przepływu należy sprawdzić montaż, orurowanie oraz poprawność pracy pomp i termostatów.
• W przypadku uszkodzenia czujników temperatury, zwarcia, uszkodzenia przetwornika przepływu, przewodów lub elektroniki urządzenie należy wymienić.
• Urządzenie zawiera niewymienną baterię litową. Nie otwierać, nie uszkadzać, nie ładować, nie zwierać, nie nagrzewać powyżej 100°C i nie wrzucać do ognia.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami. Zużyte baterie należy przekazać do odpowiednich punktów zbiórki.
