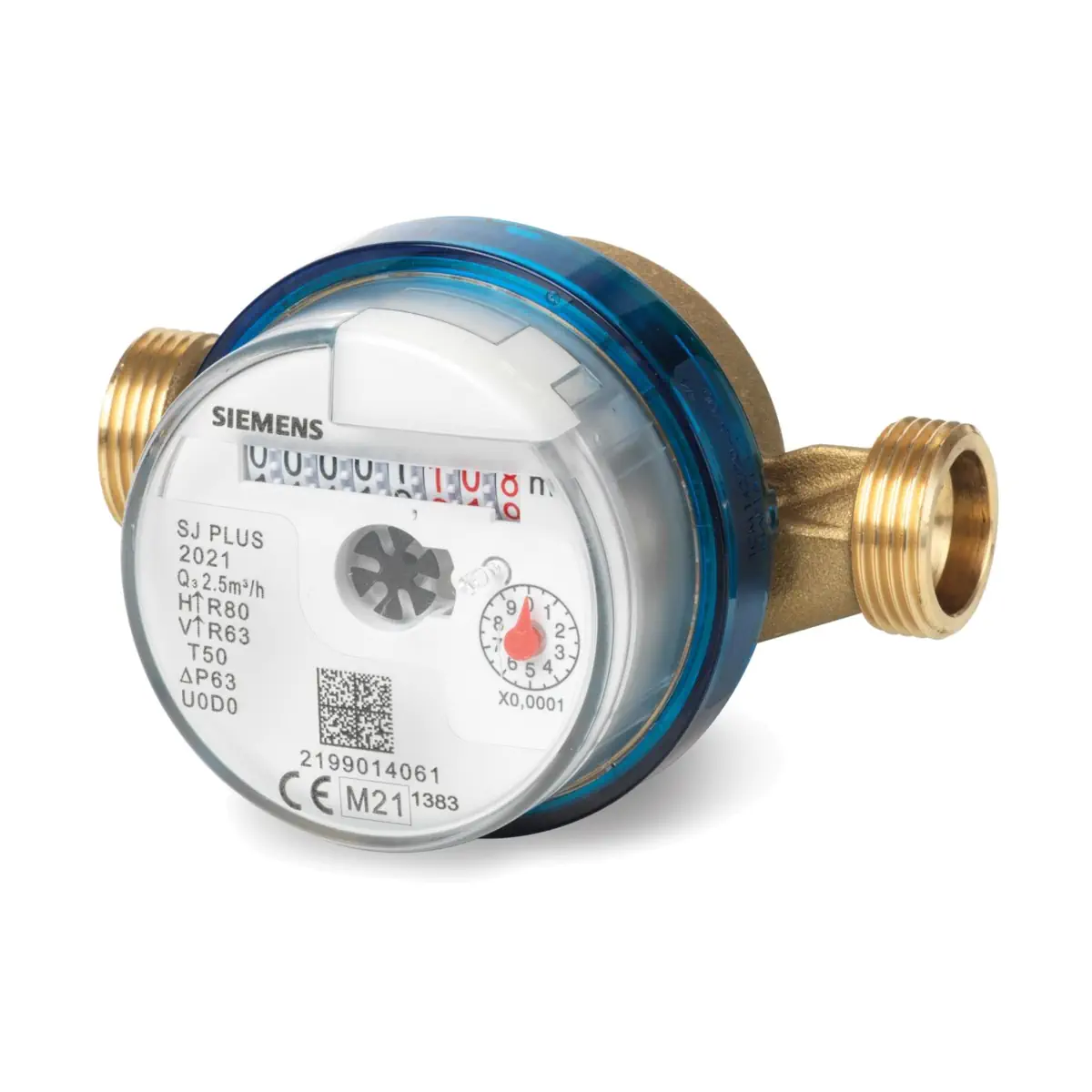

WFW240.D080 Wodomierz mechaniczny, Q3 2,5 m³/h, dł. korpusu 80 mm, gwint ¾", DN15, PN16, temperatura 30..90 °C

WFW240.D080 to kompaktowy, mechaniczny wodomierz skrzydełkowy (impeller) firmy Siemens, przeznaczony do pomiaru zużycia ciepłej wody pitnej. Licznik pracuje w technologii suchego wirnika (dry rotor) i wyposażony jest w 8-cyfrowy totalizator z odczytem skumulowanego zużycia w m³ oraz licznikiem litrów (1 obrót = 1 litr). Model WFW240.D080 ma Q3 = 2,5 m³/h, długość montażową 80 mm, średnicę DN15 i przyłącza G ¾". Nie wymaga odcinków uspokajających przepływ przed ani za wodomierzem, a montaż jest możliwy w dowolnej pozycji (poziomej lub pionowej).

Najważniejsze cechy

• Producent: Siemens
• Model: WFW240.D080
• Typ: mechaniczny wodomierz do ciepłej wody, jedostrumieniowy (single-jet), suchy wirnik
• Przepływ ciągły: Q3 = 2,5 m³/h
• Długość montażowa: 80 mm
• Średnica nominalna: DN15
• Gwint przyłączeniowy: G ¾" (B")
• Ciśnienie znamionowe: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Brak wymagań dotyczących odcinków prostych przed i za wodomierzem
• Dowolna pozycja montażu: poziomo lub pionowo
• Opcjonalny moduł impulsowy do zdalnego odczytu (WFZ44 lub WFZ43)

Zastosowanie

WFW240.D080 służy do dokładnego pomiaru zużycia ciepłej wody w instalacjach:

• wodociągowych w budynkach mieszkalnych i niemieszkalnych,
• we wszystkich typach systemów zasilania w wodę.

Typowi użytkownicy to m.in. firmy serwisowe i rozliczeniowe oraz podmioty zarządzające budynkami.

Budowa i działanie

Wodomierz jest konstrukcją mechaniczną składającą się z elementu pomiaru przepływu oraz totalizatora z wyświetlaczem. Przepływ wody napędza wirnik jedostrumieniowy, a wartość przepływu przenoszona jest do liczydła przez sprzęgło magnetyczne z ochroną pola magnetycznego.

• Wyświetlacz: skumulowane zużycie w m³ oraz licznik litrów (1 obrót = 1 litr).
• Maksymalny wskazywany stan: 99 999 999 m³.
• Suchy wirnik (dry rotor): totalizator nie ma kontaktu z medium, co ogranicza wpływ zanieczyszczeń.
• Odporność na wpływ zewnętrznego pola magnetycznego: zabezpieczenie dokładności i bezpieczeństwa pomiaru.
• Parametryzacja: wodomierz nie podlega konfiguracji.

Komunikacja i zdalny odczyt (opcjonalnie)

Model WFW240.D080 może zostać doposażony w zewnętrzny moduł impulsowy. Konfiguracja modułu nie wymaga narzędzi, a moduł można dołożyć w dowolnym momencie – bez wpływu na sam pomiar.

• WFZ44: moduł impulsowy z kontaktem reed
• WFZ43: moduł impulsowy z kontaktem reed i obwodem NAMUR (wykrywanie przerwy lub zwarcia przewodu)
• Wartość impulsu: 1 impuls = 10 litrów

Dane techniczne (WFW240.D080)

• Przepływ ciągły Q3: 2,5 m³/h
• Przepływ przeciążeniowy Q4: 3,13 m³/h
• Minimalny przepływ Q1: 31,25 l/h (poziomo, R80) / 39,70 l/h (pionowo, R63)
• Przepływ przejściowy Q2: 50,0 l/h (poziomo, R80) / 63,50 l/h (pionowo, R63)
• Próg zadziałania: 0,05 l
• Klasa metrologiczna: R80 (montaż poziomy) / R63 (montaż pionowy)
• Ciśnienie znamionowe: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Totalizator: 8-cyfrowy, wartość skumulowana w m³
• Materiał korpusu (sekcja pomiarowa): CW617N
• Materiał totalizatora: polimer
• Kolor / wykonanie totalizatora: transparentny
• Masa (zapakowane urządzenie z wkładkami): 450 g

Dane modułu impulsowego (jeśli zastosowany)

• Wartość impulsu: 10 litrów/impuls
• Minimalna długość impulsu (dla Q3 = 2,5 m³/h): 1,728 s
• Maks. częstotliwość impulsów (dla Q3 = 2,5 m³/h): 0,087 Hz
• Prąd: maks. 100 mA
• Napięcie: maks. AC 24 V / maks. DC 30 V
• Długość przewodu: 1 m
• Przewód: 2 × 0,25 mm²
• Wytrzymałość dielektryczna względem ziemi: 1000 V
• Stopień ochrony modułu: IP68
• Klasa ochronności modułu: III

Wymiary

• Długość montażowa (L): 80 mm
• Wysokość (H): 74,1 mm
• Średnica (B): 65,2 mm

Montaż i eksploatacja

• Wodomierz można instalować w dowolnej pozycji (poziomej lub pionowej); preferowany jest montaż poziomy ze względu na wyższą klasę metrologiczną.
• Nie są wymagane odcinki uspokajające przepływ przed ani za wodomierzem.
• Przed montażem należy dokładnie przepłukać instalację.
• Odcinek pomiarowy montować pomiędzy dwoma zaworami odcinającymi, zgodnie ze strzałką kierunku przepływu.
• Urządzenie jest bezobsługowe; należy przestrzegać krajowych przepisów dotyczących legalizacji.

Podsumowanie

Siemens WFW240.D080 to trwały, mechaniczny wodomierz do ciepłej wody o Q3 = 2,5 m³/h, z przyłączami G ¾" i długością montażową 80 mm. Konstrukcja suchego wirnika, wysoka szczelność IP68 oraz możliwość opcjonalnego zdalnego odczytu impulsowego czynią go praktycznym rozwiązaniem do rozliczeń zużycia wody w instalacjach budynkowych.
