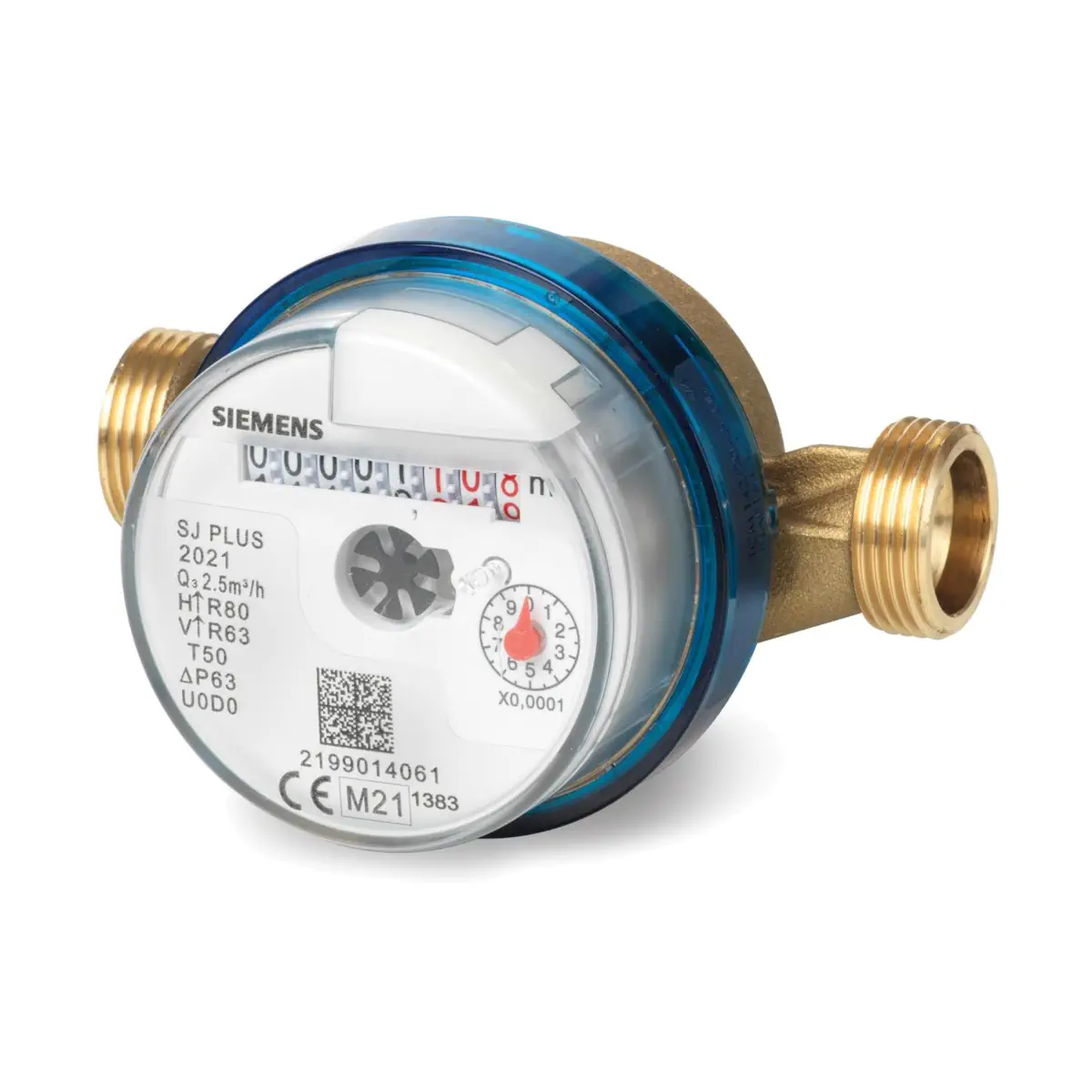

WFW240.D110 Wodomierz mechaniczny, Q3 2,5 m³/h, dł. korpusu 110 mm, gwint ¾", DN15, PN16, temperatura 30..90 °C

WFW240.D110 to kompaktowy, mechaniczny wodomierz skrzydełkowy (single-jet) firmy Siemens, przeznaczony do dokładnego pomiaru zużycia ciepłej wody użytkowej. Wersja ta oferuje przepływ ciągły Q3 = 2,5 m³/h, wykonanie DN15, długość montażową 110 mm oraz przyłącze G ¾ B”. Wodomierz jest typu suchobieżnego (dry rotor), nie wymaga odcinków uspokajających przed ani za licznikiem, może być montowany w dowolnej pozycji (poziomo lub pionowo), a wskazania realizuje poprzez 8-cyfrowy totalizator w m³ i litrach. Opcjonalnie może zostać doposażony w moduł impulsowy do zdalnego odczytu.

Najważniejsze cechy

• Producent: Siemens
• Model: WFW240.D110
• Typ: mechaniczny wodomierz skrzydełkowy (impeller), suchobieżny (dry rotor)
• Medium: woda pitna – ciepła woda
• Przepływ ciągły (Q3): 2,5 m³/h
• DN / długość montażowa: DN15 / 110 mm
• Gwint przyłączeniowy: G ¾ B”
• Brak wymaganych odcinków uspokajających przed i za wodomierzem
• Dowolna pozycja montażu: pozioma lub pionowa
• Wskazanie: totalizator zużycia w m³ i litrach (8 cyfr)
• Opcja komunikacji: zewnętrzny moduł impulsowy (kontaktron lub kontaktron + NAMUR)

Zastosowanie

Wodomierz WFW240.D110 służy do rejestracji zużycia ciepłej wody w:

• instalacjach wody użytkowej w budynkach mieszkalnych i niemieszkalnych,
• różnego typu systemach zaopatrzenia w wodę.

Typowi użytkownicy to m.in. firmy serwisowe i rozliczeniowe, spółdzielnie/wspólnoty mieszkaniowe oraz firmy obsługi technicznej budynków.

Funkcje i działanie

Zasada pomiaru i konstrukcja

• Woda przepływa przez odcinek pomiarowy i napędza jednostrumieniowe skrzydełko (single-jet impeller).
• Wartość przepływu przenoszona jest przez sprzęgło magnetyczne z zintegrowaną ochroną pola magnetycznego na mechaniczny totalizator.
• Konstrukcja suchobieżna (dry rotor) chroni totalizator przed kontaktem z medium i zabrudzeniami.
• Skrzydełko posiada podwójne łożyskowanie, a licznik jest chroniony przed wpływem zewnętrznych pól magnetycznych.

Wskazania na liczydle

• 8-cyfrowy totalizator – skumulowane zużycie w m³ (maks. 99 999 999 m³).
• Licznik litrów: 1 obrót = 1 litr (do określania chwilowego poboru).
• Wodomierz nie podlega parametryzacji (brak możliwości konfiguracji).

Komunikacja i zdalny odczyt (opcjonalnie)

Wodomierz może zostać wyposażony w zewnętrzny moduł impulsowy: WFZ44 (styk kontaktronowy) lub WFZ43 (styk kontaktronowy + obwód NAMUR).

• Wartość impulsu: 1 impuls = 10 litrów
• Minimalna długość impulsu (dla Q3 = 2,5 m³/h): 1,728 s
• Maks. częstotliwość impulsów (dla Q3 = 2,5 m³/h): 0,087 Hz
• Maks. prąd: 100 mA
• Maks. napięcie: AC 24 V / DC 30 V
• Przewód modułu: długość 1 m, 2 x 0,25 mm²
• Wytrzymałość elektryczna względem ziemi: 1000 V
• Stopień ochrony modułów: IP68, klasa ochronności: III
• W wersji NAMUR możliwa jest detekcja przerwy lub zwarcia przewodu (rozpoznawana i rejestrowana przez jednostkę odbiorczą).

Dane techniczne (WFW240.D110)

• Przepływ ciągły Q3: 2,5 m³/h
• Przepływ przeciążeniowy Q4: 3,13 m³/h
• Minimalny przepływ Q1: 31,25 l/h (poziomo, R80) / 39,70 l/h (pionowo, R63)
• Przepływ przejściowy Q2: 50,0 l/h (poziomo, R80) / 63,50 l/h (pionowo, R63)
• Próg rozruchu: 0,05 l
• Klasa metrologiczna: R80 (montaż poziomy) / R63 (montaż pionowy)
• Zakres temperatur (ciepła woda): 30…90°C
• Ciśnienie nominalne: 1,6 MPa (PN 16)
• Stopień ochrony: IP68
• Wyświetlacz: 8-cyfrowy totalizator; wartość skumulowana w m³
• Wymiary (L x H x B): 110 x 74,1 x 65,2 mm
• Materiał korpusu (odcinek pomiarowy): CW617N
• Materiał totalizatora: polimer
• Kolor totalizatora: transparentny
• Masa (urządzenie zapakowane kompletne z wkładkami): 500 g
• Normy i dopuszczenia: ISO 4064-1; MID 2014/32/EU (MI-001); klasa dokładności 2 (OIML R49-1); klasa mechaniczna M1; klasa środowiskowa B; klasa elektromagnetyczna E1; czułość profilu przepływu U0 D0; klasa temperaturowa T30/90

Montaż

• Możliwy montaż w dowolnej pozycji (poziomo lub pionowo).
• Nie są wymagane odcinki uspokajające przed ani za wodomierzem.
• Zalecany jest montaż w miejscu łatwo dostępnym do odczytu.
• Odcinek pomiarowy montować pomiędzy dwoma zaworami odcinającymi, zgodnie ze strzałką kierunku przepływu.
• Przed montażem docelowym instalację należy dokładnie przepłukać.
• Montaż poziomy jest preferowany ze względu na wyższą klasę metrologiczną.

Podsumowanie

Siemens WFW240.D110 to wytrzymały, mechaniczny wodomierz do ciepłej wody o przepływie Q3 = 2,5 m³/h, w wykonaniu DN15 z przyłączem G ¾ B” i długością montażową 110 mm. Suchobieżna konstrukcja, odporność IP68, czytelny totalizator oraz możliwość rozbudowy o moduł impulsowy czynią go praktycznym rozwiązaniem do rozliczeń i monitoringu zużycia w instalacjach ciepłej wody użytkowej.
