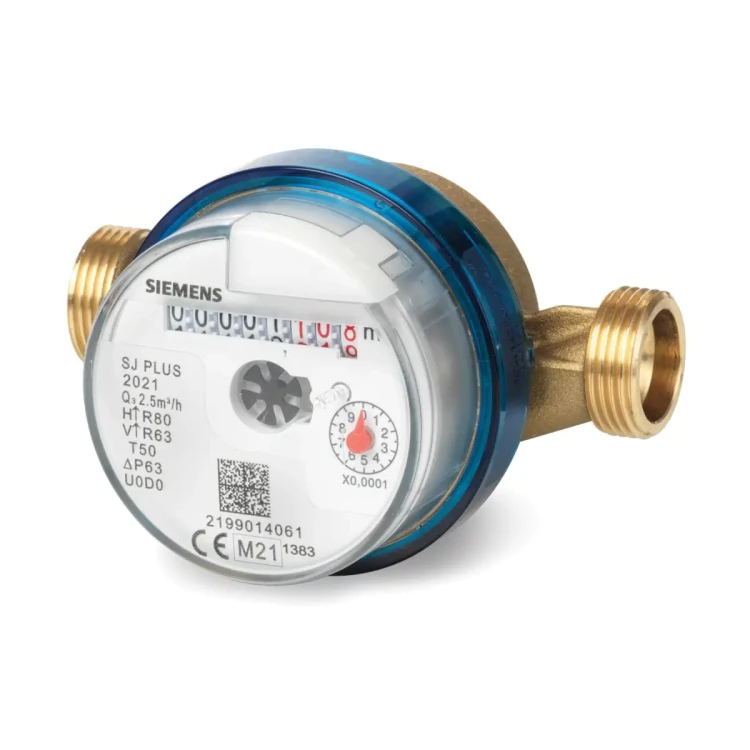

WFW240.E130 Wodomierz mechaniczny, Q3 4,0 m³/h, dł. korpusu 130 mm, gwint 1", DN20, PN16, temperatura 30..90 °C

WFW240.E130 to kompaktowy, mechaniczny licznik wody ciepłej (jednostrumieniowy, wirnikowy) z serii WF.240.., przeznaczony do dokładnego pomiaru zużycia wody w instalacjach bytowych i innych systemach zasilania w wodę. Licznik ma konstrukcję suchego rotora (totalizator nie ma kontaktu z medium), dzięki czemu jest chroniony przed zabrudzeniami, a dane prezentuje na 8-cyfrowym totalizatorze w m³ i litrach. Model WFW240.E130 oferuje Q3 = 4 m³/h, przyłącza G 1", długość montażową 130 mm (DN20) i pracę z wodą do 90°C. Nie wymaga odcinków prostych przed ani za licznikiem i może być montowany w dowolnej pozycji (poziomo lub pionowo).

Najważniejsze cechy

• Producent: Siemens
• Model: WFW240.E130
• Numer zamówieniowy: S55560-F115
• Typ: mechaniczny licznik wody ciepłej, wirnikowy (single-jet), suchy rotor
• Przepływ ciągły (Q3): 4 m³/h
• DN / długość montażowa: DN20 / 130 mm
• Gwint przyłączeniowy: G 1" B"
• Medium / temperatura: woda pitna (ciepła), do 90°C
• Ciśnienie znamionowe: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Wyświetlacz: 8-cyfrowy totalizator (m³) + licznik litrów (1 obrót = 1 litr)
• Brak wymaganych odcinków prostych przed i za licznikiem
• Opcja zdalnego odczytu: możliwość doposażenia w zewnętrzny moduł impulsowy (WFZ4..)

Zastosowanie

WFW240.E130 służy do rejestracji zużycia wody ciepłej w:

• instalacjach wody użytkowej w budynkach mieszkalnych i niemieszkalnych,
• różnego typu systemach zasilania w wodę.

Budowa i działanie

Woda przepływa przez odcinek pomiarowy i napędza jednostrumieniowy wirnik. Wartość przepływu jest przenoszona do mechanicznego totalizatora za pomocą sprzęgła magnetycznego ze zintegrowaną ochroną pola magnetycznego.

• Suchy rotor: totalizator nie jest narażony na kontakt z medium i jest chroniony przed zabrudzeniami.
• Łożyskowanie wirnika: podwójne łożyskowanie.
• Odporność: konstrukcja o wysokiej odporności na ciśnienie i mróz.
• Ochrona przed magnesem zewnętrznym: zabezpieczenie przed wpływem zewnętrznych pól magnetycznych.
• Parametryzacja: licznik nie podlega konfiguracji.

Odczyt i wyświetlacz

• Wskazanie zużycia: narastająco w m³.
• Maksymalna wartość totalizatora: 99,999,999 m³.
• Licznik litrów: 1 obrót = 1 litr (do określenia chwilowego zużycia).

Komunikacja i opcjonalny moduł impulsowy

Licznik WFW240.E130 może zostać wyposażony w zewnętrzny moduł impulsowy (WFZ4..). Moduł nie wpływa na pomiar i może być zamontowany w dowolnym czasie. Konfiguracja modułu nie wymaga narzędzi.

• Wartość impulsu: 1 impuls = 10 litrów
• Minimalna długość impulsu: 1,08 s (dla Q3 = 4,0 m³/h)
• Maks. częstotliwość impulsów: 0,139 Hz (dla Q3 = 4,0 m³/h)
• Maks. prąd: 100 mA
• Maks. napięcie: AC 24 V / DC 30 V
• Przewód: 1 m, 2 x 0,25 mm²
• Wytrzymałość elektryczna względem ziemi: 1000 V
• Stopień ochrony modułu: IP68
• Klasa ochronności modułu: III

Wersja z obwodem NAMUR umożliwia detekcję przerwy lub zwarcia przewodu (jednostka odbiorcza rozpoznaje i rejestruje zdarzenie).

Dane techniczne (WFW240.E130)

• Przepływ ciągły (Q3): 4 m³/h
• Przepływ przeciążeniowy (Q4): 5,0 m³/h
• Minimalny przepływ (Q1): 50 l/h (poziomo, R80) / 63,50 l/h (pionowo, R63)
• Przepływ przejściowy (Q2): 80,0 l/h (poziomo, R80) / 101,60 l/h (pionowo, R63)
• Próg zadziałania: 0,05 l
• Klasa metrologiczna: R80 (poziomo) / R63 (pionowo)
• Ciśnienie znamionowe: PN 16 (1,6 MPa)
• Stopień ochrony: IP68
• Materiał odcinka pomiarowego: CW617N
• Materiał totalizatora: polimer
• Kolor totalizatora: transparentny
• Wymiary (L x H x B): 130 x 74,1 x 65,2 mm
• Masa (zapakowane urządzenie): 550 g
• Normy i dopuszczenia: ISO 4064-1, MID 2014/32/EU (MI-001), dokładność klasa 2 (OIML R49-1)
• Klasy: środowiskowa B, elektromagnetyczna E1, wrażliwość profilu przepływu U0 D0, mechaniczna M1

Montaż – najważniejsze zalecenia

• Licznik można instalować w dowolnej pozycji (poziomo lub pionowo); preferowany montaż poziomy ze względu na wyższą klasę metrologiczną.
• Odcinki uspokajające nie są wymagane ani przed, ani za licznikiem.
• Zapewnij miejsce na montaż i łatwy dostęp do odczytu.
• Przed montażem dokładnie przepłucz instalację.
• Montuj odcinek pomiarowy pomiędzy dwoma zaworami odcinającymi, zgodnie ze strzałką kierunku przepływu.
• Podczas prac budowlanych zalecany jest montaż dystansu w miejscu licznika.

Podsumowanie

Siemens WFW240.E130 to trwały i kompaktowy licznik wody ciepłej DN20 o przepływie Q3 = 4 m³/h, długości montażowej 130 mm i przyłączach G 1", przeznaczony do pracy przy ciśnieniu PN 16 i temperaturze wody do 90°C. Suchy rotor, ochrona przed wpływem zabrudzeń oraz możliwość doposażenia w moduł impulsowy czynią go praktycznym wyborem do rozliczeń i monitorowania zużycia wody w budynkach.
