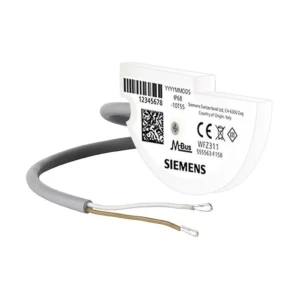

WFZ311 Moduł M-bus do wodomierzy WFK30../WFW30..

WFZ311 to nakładany moduł M-bus do mechanicznych wodomierzy, który pozyskuje i przetwarza dane z licznika, a następnie udostępnia je do odczytu przez master M-bus. Moduł może być dołożony (retrofit) w dowolnym momencie, wykrywa przepływ wsteczny i posiada baterię podtrzymującą dla bezpieczeństwa danych w przypadku zaniku zasilania z magistrali.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WFZ311
• Rodzaj urządzenia: moduł rozszerzający (add-on) M-bus do wodomierzy
• Komunikacja: M-bus (odczyt przez M-bus master)
• Wykrywanie przepływu wstecznego: tak (reverse flow)
• Bezpieczeństwo danych: bateria podtrzymująca (backup)
• Montaż: możliwość doposażenia wodomierza w dowolnym czasie (retrofit)
• Odporność na manipulacje magnesem: odczyt optyczny (brak możliwości ingerencji zewnętrznym magnesem)
• Stopień ochrony: IP68

Zastosowanie

Moduł WFZ311 służy do integracji mechanicznego wodomierza z systemem M-bus. Po zamontowaniu na wodomierzu moduł przejmuje odczyt informacji z licznika i przekazuje je do systemu poprzez magistralę M-bus.

Odczytywane parametry (M-bus)

• Adresowanie: adres pierwotny i wtórny (Primary + Secondary)
• Identyfikacja producenta
• Aktualne wartości zużycia: woda zimna lub ciepła (w zależności od ustawienia medium)
• Aktualny czas i data
• Termin rozliczeniowy (due date)
• Wartość na termin rozliczeniowy
• 13 wartości miesięcznych (w tym miesięczny due date)
• Suma przepływu wstecznego (cumulative reverse flow)
• Stan błędu (fault state)
• Numer urządzenia: 12 cyfr (product number)
• Medium

Funkcje i działanie

Detekcja przepływu wstecznego

• Moduł wykrywa przepływ w niewłaściwym kierunku.
• Wykryty przepływ wsteczny jest odejmowany od aktualnej wartości skumulowanej.
• Objętość przepływu wstecznego jest również zapisywana w oddzielnym rejestrze.

Ochrona przed manipulacją

• Rejestracja danych z wodomierza odbywa się optycznie, dzięki czemu manipulacja zewnętrznym magnesem nie jest możliwa.

Zasilanie i podtrzymanie danych

• Zasilanie modułu zapewnia system M-bus.
• Wbudowana bateria podtrzymująca zabezpiecza dane w przypadku zaniku zasilania z M-bus.
• Po uruchomieniu (skonfigurowaniu/odczytaniu) moduł przechowuje dane do około 3 miesięcy bez zasilania z M-bus.

Parametryzacja (ustawienia przez M-bus)

• Adres pierwotny: 0…250
• Numer fabryczny (fabrication number): dowolny 12-cyfrowy (np. numer seryjny przypisanego wodomierza)
• Wartość licznika (counter value)
• Medium: woda zimna / woda ciepła
• Następny termin rozliczeniowy (next due date)
• Czas urządzenia (device time)
• Okres terminu rozliczeniowego (due date period): 1…12 miesięcy

Montaż i uruchomienie

• Zdjąć pokrywę interfejsu z wodomierza.
• Wsunąć moduł i zamocować śrubą.
• Podłączyć do M-bus (przewody linkowe można zamieniać biegunowo).
• Nakleić plombę samoprzylepną na śrubę mocującą (zgodnie z przepisami krajowymi).
• Krótko po instalacji moduł automatycznie identyfikuje tarczę skanującą wodomierza.
• Moduł nie pobiera początkowego stanu licznika ani numeru wodomierza (adresu) – te wartości można ustawić przez M-bus.

Zakres dostawy

• Moduł WFZ311
• Instrukcja montażu (w kilku językach)
• Materiał montażowy: wkręt stożkowy 2,2 × 13 mm oraz plomba samoprzylepna

Dane techniczne

• Interfejs M-bus (slave): EN 13757-2 / EN 13757-3
• Prąd spoczynkowy: ≤ 1,5 mA
• Obciążenie standardowe: 1,5 mA
• Maks. częstotliwość impulsów: 10 Hz (odpowiada ≤ 25 m³/h)
• Adresowanie: primary lub secondary
• Prędkość transmisji: 300 / 2400 (domyślnie) / 9600 baud
• Polaryzacja: dowolna
• Separacja galwaniczna: wg interfejsu modułu
• Długość przewodu: 1,0 m
• Przekrój przewodu przyłączeniowego: 2 × 0,25 mm²
• Klasa IP: III
• Stopień ochrony: IP68
• Bateria: litowa CR2032 (niewymienna), 3 V
• Żywotność baterii (zasilanie z M-bus, moduł nieuruchomiony): ≥ 11 lat (podtrzymanie)
• Żywotność baterii (bez zasilania z M-bus): ok. 3 miesiące
• Warunki klimatyczne: klasa A
• Temperatura pracy: 5…55 °C
• Temperatura transportu: -20…+70 °C
• Temperatura składowania: 5…45 °C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Warunki mechaniczne: klasa M2
• Materiał obudowy: ABS DAFNELAC FXC
• Kolor obudowy: RAL 9003 (signal white)
• Masa (urządzenie zapakowane z wkładkami): 46 g

Podsumowanie

Siemens WFZ311 to kompaktowy moduł M-bus do mechanicznych wodomierzy, który umożliwia zdalny odczyt danych przez magistralę, zapewnia wykrywanie przepływu wstecznego i podtrzymanie danych dzięki baterii. Dzięki stopniowi ochrony IP68 oraz możliwości retrofitu sprawdza się jako praktyczne rozszerzenie dla instalacji pomiarowych opartych o M-bus.
