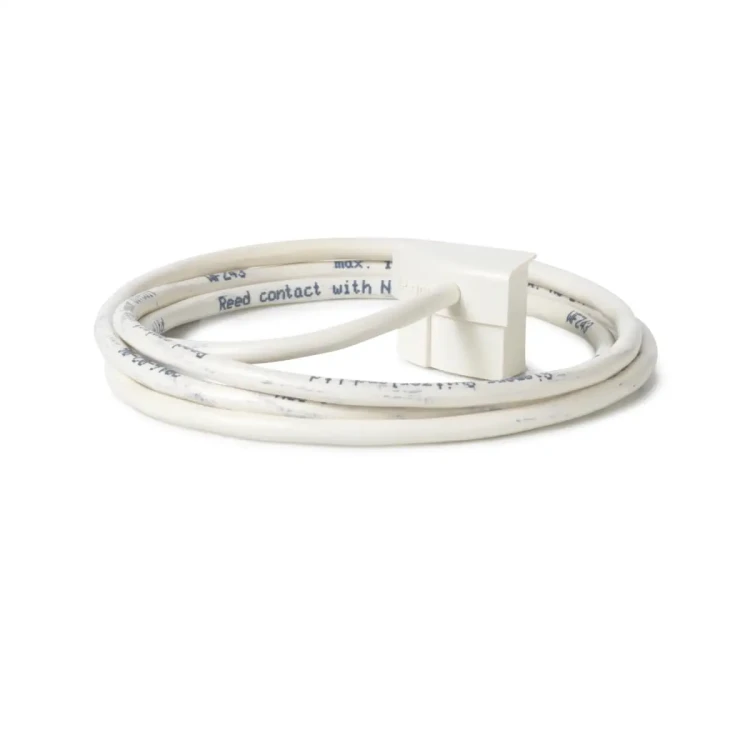

WFZ43 Moduł impulsowy do wodomierzy WFK40../WFW40.., styk kontaktronowy z Namur

WFZ43 to opcjonalny moduł impulsowy do wodomierzy mechanicznych Siemens serii WFx40.. (WFK40.. / WFW40..), wyposażony w styk kontaktronowy z interfejsem NAMUR. Moduł umożliwia zdalny odczyt poprzez generowanie impulsów po przepłynięciu określonej ilości wody (standardowo 1 impuls = 10 litrów). Rozwiązanie NAMUR pozwala dodatkowo na wykrywanie przerwy i zwarcia w obwodzie oraz rejestrację tych zdarzeń przez urządzenie odbiorcze.

Najważniejsze cechy

• Producent: Siemens
• Model: WFZ43
• Typ: moduł impulsowy – styk kontaktronowy z NAMUR
• Kompatybilność: do wszystkich typów wodomierzy mechanicznych WFx40..
• Wartościowość impulsu: 10 litrów na impuls
• Diagnostyka obwodu (NAMUR): wykrywanie przerwy i zwarcia w obwodzie
• Parametryzacja: nie wymaga narzędzi
• Stopień ochrony: IP68
• Długość kabla: 1 m (2 × 0,25 mm²)

Zastosowanie

WFZ43 służy do realizacji zdalnego odczytu zużycia wody z wodomierzy mechanicznych Siemens WFx40.., poprzez przekazywanie impulsów do urządzenia odbiorczego.

Funkcje i działanie

• Po przepłynięciu przez wodomierz 10 litrów wody moduł generuje impuls (1 impuls = 10 litrów).
• Interfejs NAMUR umożliwia wykrycie każdej przerwy i zwarcia w obwodzie oraz zarejestrowanie tego przez urządzenie odbiorcze.
• Moduł nie wpływa na pomiar zużycia wody i może być zamontowany również w późniejszym czasie.

Montaż

• Moduł można stosować do wszystkich typów wodomierzy WFx40...
• Montaż: zdjąć pokrywę z wodomierza, zamontować moduł i przykleić plomby samoprzylepne.
• Zalecane jest plombowanie elementów zgodnie z krajowymi przepisami (m.in. modułu impulsowego) w celu ochrony przed manipulacją.

Dane techniczne

• Wartościowość impulsu: 10 litrów na impuls
• Min. czas trwania impulsu: Q3 2,5 = 1,728 s; Q3 4,0 = 1,08 s
• Maks. częstotliwość impulsów: Q3 2,5 = 0,087 Hz; Q3 4,0 = 0,139 Hz
• Prąd: maks. 10 mA
• Napięcie: maks. 24 V AC; maks. 30 V DC
• Długość kabla: 1 m
• Pole przekroju przewodów: 2 × 0,25 mm²
• Wytrzymałość elektryczna względem ziemi: 1000 V
• Stopień ochrony: IP68
• Klasa bezpieczeństwa: III
• Rezystancja (NAMUR): 5,6 kΩ

Podsumowanie

Siemens WFZ43 to szczelny (IP68) moduł impulsowy z NAMUR do wodomierzy mechanicznych WFx40.., przeznaczony do zdalnego odczytu zużycia wody w oparciu o impulsowanie (1 impuls = 10 litrów) oraz do nadzoru poprawności obwodu (wykrywanie przerwy i zwarcia).
