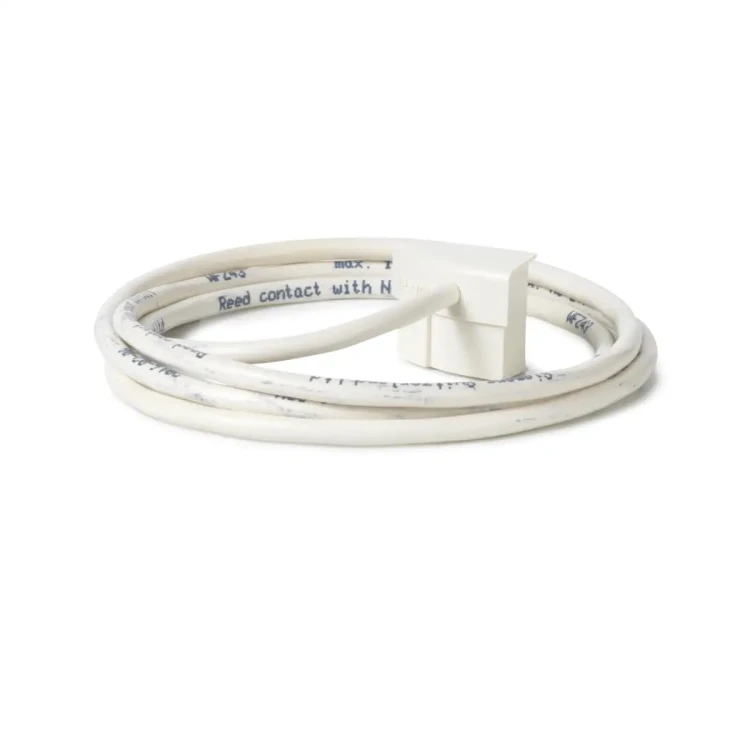

WFZ44 Moduł impulsowy do wodomierzy WFK40../WFW40.., styk kontaktronowy

WFZ44 to opcjonalny moduł impulsowy (styk kontaktronowy) do wodomierzy mechanicznych Siemens serii WFK40.. i WFW40... Moduł umożliwia zdalny odczyt zużycia wody poprzez generowanie impulsów po przepłynięciu określonej objętości – standardowo 1 impuls = 10 litrów. Parametryzacja modułu nie wymaga narzędzi, a sam moduł nie wpływa na pomiar i może być zamontowany także po uruchomieniu instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WFZ44
• Nr magazynowy: S55563-F134
• Rodzaj wyjścia: styk kontaktronowy (impulsowy)
• Wartościowość impulsu: 10 litrów na impuls (1 impuls = 10 l)
• Parametryzacja: bez użycia narzędzi
• Długość kabla: 1 m
• Stopień ochrony: IP68

Zastosowanie

Moduł WFZ44 służy do realizacji zdalnego odczytu i rejestracji zużycia wody w instalacjach, w których zastosowano wodomierze mechaniczne Siemens WFK40.. / WFW40... Może być stosowany do wszystkich typów tych wodomierzy.

Funkcje i działanie

• Po przepłynięciu przez wodomierz 10 litrów wody styk modułu wytwarza impuls (standardowa wartość impulsu).
• Minimalny czas trwania impulsu:
  • dla wodomierza o Q3 = 2,5 m³/h: 1,728 s
  • dla wodomierza o Q3 = 4,0 m³/h: 1,08 s
• Maksymalna częstotliwość impulsów:
  • dla Q3 = 2,5 m³/h: 0,087 Hz
  • dla Q3 = 4,0 m³/h: 0,139 Hz
• Moduł nie ma wpływu na pomiar zużycia wody, dlatego może być montowany również w późniejszym czasie.

Montaż

• Zdjąć pokrywę z wodomierza.
• Zamontować moduł WFZ44 i przykleić plomby samoprzylepne.
• Po montażu elementy (w tym moduł impulsowy) powinny zostać zaplombowane w celu ochrony przed próbami manipulacji – zgodnie z krajowymi przepisami.

Dane techniczne

• Wartościowość impulsu: 10 litrów na impuls
• Minimalny czas trwania impulsu: 1,728 s (Q3 2,5) / 1,08 s (Q3 4,0)
• Maksymalna częstotliwość impulsów: 0,087 Hz (Q3 2,5) / 0,139 Hz (Q3 4,0)
• Prąd: maks. 100 mA
• Napięcie: maks. 24 V AC / maks. 30 V DC
• Długość kabla: 1 m
• Pole przekroju przewodów: 2 x 0,25 mm²
• Wytrzymałość elektryczna względem ziemi: 1000 V
• Stopień ochrony: IP68
• Klasa bezpieczeństwa: III

Urządzenia współpracujące (odczyt/rejestracja)

• Przystawka rejestrująca M-bus: AEW310.2
• Przystawka rejestrująca AMR: AEW36.2
• Adapter rejestrujący (Synco living): WRI982

Podsumowanie

Siemens WFZ44 to prosty i szczelny (IP68) moduł impulsowy ze stykiem kontaktronowym, który umożliwia zdalny odczyt zużycia wody z wodomierzy WFK40.. / WFW40... Generuje impulsy o wartości 10 l/impuls, oferując parametry elektryczne odpowiednie do typowych układów rejestracji i integracji.
