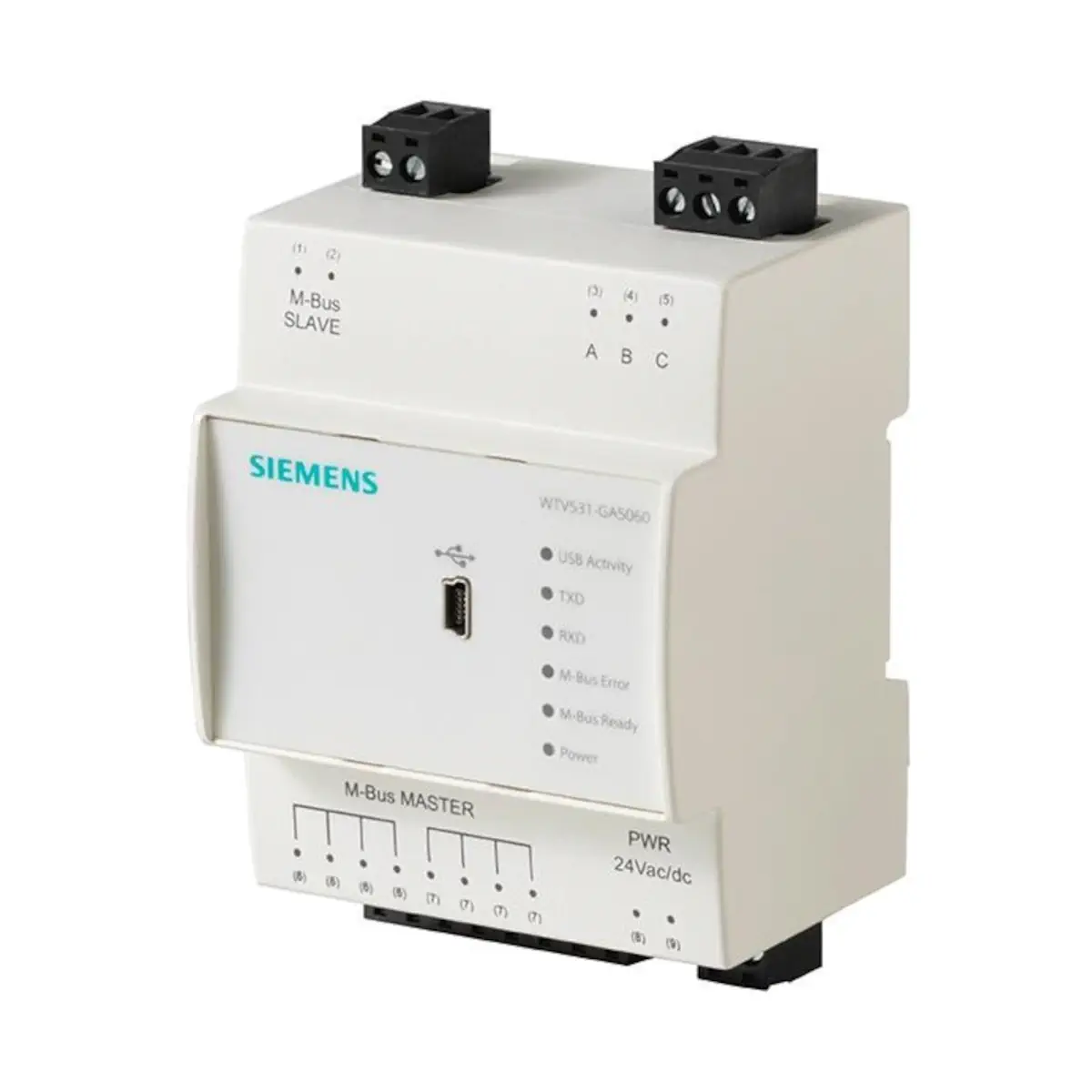

WTV531-GA5060 Przetwornik sygnału M-bus do odczytu liczników lokalnie (USB lub RS-232) lub przez Internet (tylko z web serwerem), obsługuje do 60 liczników M-bus, system można rozbudowywać o kolejne przetworniki sygnału (łącznie maks. 6)

WTV531-GA5060 to przetwornik sygnału (M-bus master) dla 60 obciążeń, pełniący rolę interfejsu pomiędzy licznikami M-bus a systemem odczytu. Umożliwia lokalny odczyt danych z użyciem oprogramowania ACT531 przez USB lub RS-232, a także współpracę z rozwiązaniami do zdalnego odczytu (przez opcjonalny web serwer) oraz integrację przez interfejs RS-232.

Najważniejsze cechy

• Producent: Siemens
• Model: WTV531-GA5060
• Typ urządzenia: przetwornik sygnału / interfejs komunikacyjny M-bus
• Maks. liczba urządzeń M-bus na segment: 60 (proste obciążenia M-bus)
• Rozbudowa sieci: do 6 przetworników sygnału w jednej sieci (maks. 360 prostych obciążeń M-bus)
• Maks. liczba urządzeń logicznych do odczytu: 1000 w sieci przetwornika sygnału
• Tryby odczytu: lokalnie (ACT531 przez USB lub RS-232), zdalnie (przez web serwer M-bus), przez RS-232 (np. integracje/sterowniki)
• Ochrona: zabezpieczenie magistrali przed zwarciem
• Zasilanie: 24 V AC/DC (zalecane 24 V DC dla stabilnego sygnału)
• Montaż: szyna DIN 35 mm (EN 60715)

Zastosowanie

WTV531-GA5060 jest interfejsem komunikacyjnym do odczytu danych z urządzeń M-bus (do 60 prostych obciążeń M-bus) w instalacjach opomiarowania. Może pracować jako:

• samodzielny element sieci M-bus (do 60 urządzeń),
• element rozbudowy – sieć może zostać rozszerzona o kolejne przetworniki sygnału połączone równolegle (do 6 szt. w jednej sieci).

Funkcje i tryby pracy

Lokalny odczyt przez USB (ACT531)

• Przetwornik działa jako urządzenie nadrzędne (master) dla magistrali M-bus.
• Odczyt danych realizowany jest lokalnie przez USB (Mini-USB-B) z poziomu komputera z oprogramowaniem ACT531.

Lokalny odczyt przez RS-232 (ACT531 / integracje)

• Możliwe jest podłączenie komputera lub systemu nadrzędnego poprzez galwanicznie izolowany RS-232.

Wskaźniki LED (stan pracy)

Na obudowie znajduje się 6 diod LED sygnalizujących stan urządzenia:

• USB Activity: miga 2 razy – gotowe do podłączenia; miga 5 razy – podłączone i prawidłowo rozpoznane przez komputer.
• TXD: świeci – transmisja danych na magistrali M-bus master; zgaszona – brak transmisji.
• RXD: świeci – odbierane są dane na magistrali M-bus master; zgaszona – brak odbioru.
• M-bus Error: świeci – przeciążenie magistrali (zwarcie lub zbyt wiele urządzeń); zgaszona – brak błędów.
• M-bus Ready: świeci – zasilanie magistrali prawidłowe i wystarczające; zgaszona – zasilanie magistrali niewystarczające.
• Power: świeci – zasilanie urządzenia prawidłowe; zgaszona – zasilanie nieprawidłowe lub niedostępne.

Okablowanie i zaciski

• Zasilanie 24 V AC/DC: zaciski (8) i (9)
• M-bus master: zaciski (6) i (7) – podłączenie liczników M-bus oraz połączenie kolejnych przetworników sygnału (gdy urządzenie pracuje jako master)
• M-bus slave: zaciski (1) i (2) – nieizolowane połączenie do podłączenia web serwera M-bus i/lub do podłączenia poprzedniego przetwornika (gdy urządzenie pracuje jako slave)
• RS-232 (galwanicznie izolowany): zaciski (3), (4), (5) – A = TX, B = RX, C = GND
• USB: Mini-USB-B (połączenie z komputerem)

Projektowanie sieci M-bus (topologia)

• Dopuszczalne topologie: linia, magistrala, gwiazda, drzewo lub ich kombinacje.
• Topologia pierścienia jest niedozwolona.
• Biegunowość kabla magistrali M-bus nie jest istotna.

Dane techniczne

• Napięcie zasilające: 24 V AC/DC ±10%
• Częstotliwość (AC): 50/60 Hz
• Pobór mocy: 3 W + 0,07 W na każde podłączone urządzenie M-bus
• Maks. pobór mocy: 12 W, 12 VA
• Bezpiecznik wewnętrzny: rezystancyjny PTC i warystor
• Zabezpieczenie linii zasilającej: bezpiecznik topikowy maks. 10 A (zwłoczny) lub wyłącznik automatyczny maks. 13 A (typ B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do 10 A

• Standard M-bus: EN 13757-2 (warstwa fizyczna)
• Prędkość transmisji M-bus: 300…9600 bps
• Maks. liczba urządzeń M-bus na przetwornik: 60 (proste obciążenia M-bus)
• Maks. liczba urządzeń w sieci przetworników: 360 prostych obciążeń M-bus lub 1000 logicznych liczników M-bus
• Maks. liczba przetworników w sieci: 1 master + 5 slave (połączonych równolegle)
• Zasilanie magistrali: min. 30 V, maks. 40 V
• Prąd magistrali: maks. 90 mA
• Ochrona przed zwarciami: tak

• USB: USB 2.0, nieizolowana wtyczka Mini-USB-B, 1,5 Mb/s i 12 Mb/s, maks. długość kabla 3 m
• RS-232: galwanicznie izolowane, maks. długość kabla 3 m
• Izolacja M-bus USB: 1 kV AC

• Stopień ochrony: IP20 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg EN 62368-1)
• Temperatura pracy: -5…+50°C
• Wilgotność pracy: 5…95% r.h.
• Materiał i kolor obudowy: PC + ASA, RAL 9010 (biały)
• Wymiary (dł. × szer. × wys.): 110 × 71 × 62 mm (łącznie z zaciskami)
• Waga: 0,166 kg (z instrukcją montażu)

Montaż

• Typ montażu: na szynie DIN 35 mm (EN 60715)
• Ze względu na stabilność sygnału zalecane jest zasilanie 24 V DC.

Podsumowanie

Siemens WTV531-GA5060 to solidny i elastyczny przetwornik sygnału M-bus dla 60 obciążeń, przeznaczony do budowy lokalnych oraz rozbudowanych sieci opomiarowania. Zapewnia wygodny odczyt przez USB i RS-232, możliwość skalowania sieci (do 360 prostych obciążeń) oraz czytelną diagnostykę dzięki 6 diodom LED, a także ochronę magistrali przed zwarciem.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE); deklaracja zgodności UE wskazana w dokumentacji: A5W00022156.
• Produkt spełnia wymagania normy EN 62368-1.
• Urządzenie elektroniczne przeznaczone do instalacji i użytkowania zgodnie z dokumentacją producenta. Przed użyciem należy dokładnie zapoznać się z instrukcją i dokumentacją techniczną.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz właściwych regulacji dotyczących montażu, podłączenia i eksploatacji. Nieprzestrzeganie tych wymagań może skutkować obrażeniami ciała i szkodami materialnymi.
• Montaż i obsługa powinny być wykonywane wyłącznie przez osoby upoważnione, odpowiednio przeszkolone i posiadające wymaganą wiedzę techniczną.
• Urządzenie jest zasilane napięciem AC/DC 24 V ±10%, 50/60 Hz. Należy stosować wyłącznie właściwe zasilanie zgodne z dokumentacją producenta; producent zaleca zasilanie DC 24 V dla zapewnienia stabilnego sygnału.
• Obwód zasilania należy zabezpieczyć zgodnie z dokumentacją: bezpiecznik topikowy maks. 10 A zwłoczny, wyłącznik nadprądowy maks. 13 A typu B, C lub D zgodnie z EN 60898 albo zasilacz z ograniczeniem prądu do 10 A.
• Produkt ma stopień ochrony IP20 i klasę ochronności III. Jest przeznaczony do montażu wewnątrz pomieszczeń, na szynie DIN 35 mm (EN 60715), w miejscu zapewniającym odpowiednie warunki środowiskowe.
• Warunki pracy: temperatura od -5 do +50°C, wilgotność względna 5–95% r.h. Nie używać poza określonym zakresem warunków środowiskowych.
• Urządzenie należy podłączać wyłącznie zgodnie z przewidzianą topologią M-bus. Dozwolone są topologie liniowa, magistralowa, gwiazdy, drzewa oraz ich kombinacje; topologia pierścieniowa jest niedozwolona.
• Maksymalna liczba urządzeń M-bus podłączonych do jednego konwertera wynosi 60 prostych obciążeń M-bus. Przekroczenie dopuszczalnego obciążenia magistrali może powodować przeciążenie lub zwarcie sygnalizowane przez urządzenie.
• Urządzenie posiada ochronę przeciwzwarciową, jednak w przypadku sygnalizacji przeciążenia magistrali lub nieprawidłowego zasilania należy sprawdzić instalację i liczbę podłączonych urządzeń.
• Interfejs USB w urządzeniu WTV531-GA5060 jest nieizolowany; maksymalna długość przewodu USB wynosi 3 m. Interfejs RS-232 jest galwanicznie izolowany; maksymalna długość przewodu RS-232 wynosi 3 m.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską oraz lokalnymi, aktualnie obowiązującymi przepisami. Korzystać wyłącznie z wyznaczonych kanałów zbiórki.
