WTV776-HB6035 Web serwer M-bus do odczytu liczników w przeglądarce przez Internet, samodzielnie obsługuje do 20 liczników M-bus, liczba logicznych liczników przewodowych w systemie wynosi maks. 250

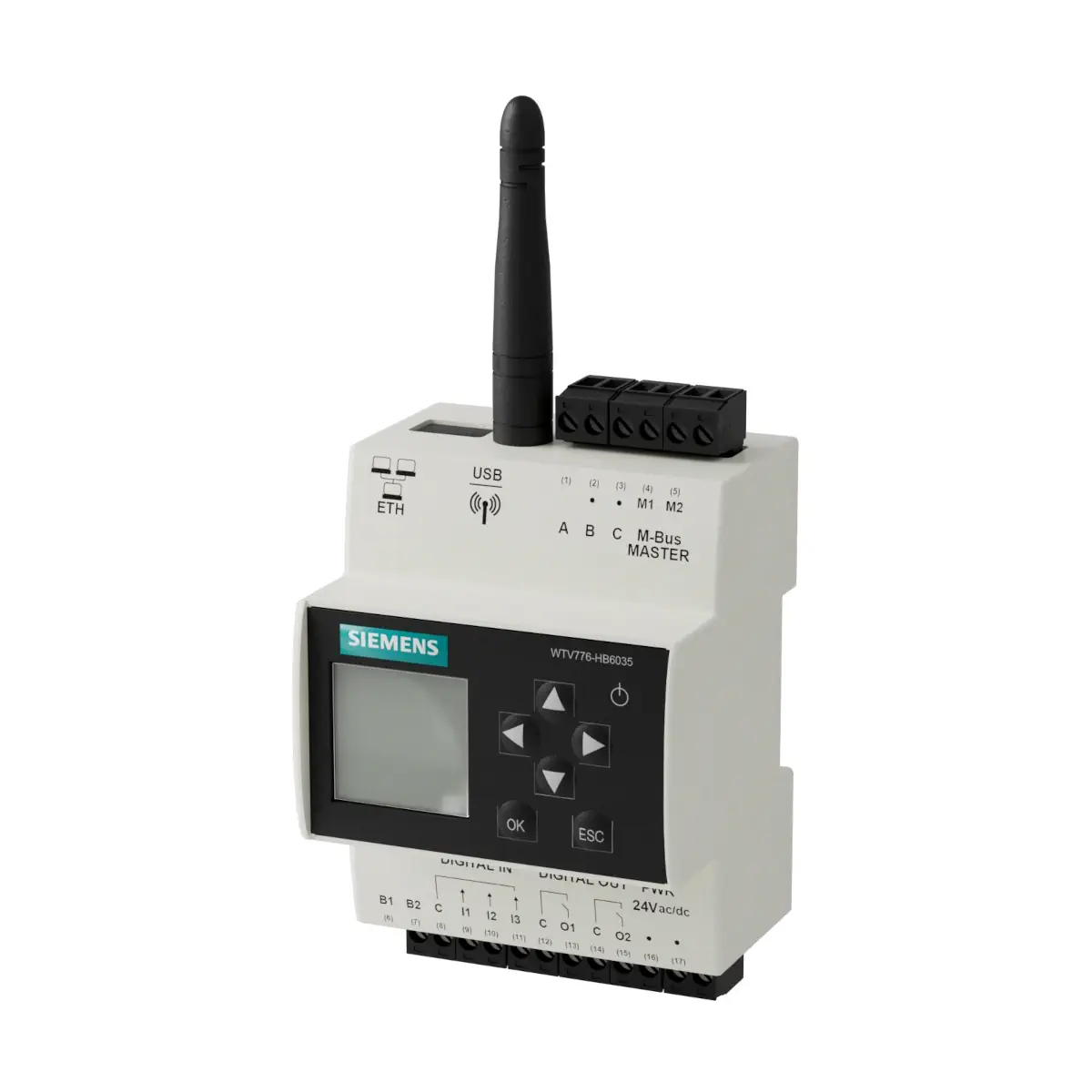

WTV776-HB6035 to bramka IoT M-bus firmy Siemens, przeznaczona do odczytu przewodowych i bezprzewodowych urządzeń M-bus z poziomu przeglądarki internetowej. Urządzenie zbiera dane z liczników i węzłów sieci, może je archiwizować oraz udostępniać lokalnie (Ethernet / WLAN) lub zdalnie w ramach usługi web access. Bramka wspiera rozbudowę instalacji zarówno w sieci przewodowej (z konwerterami poziomów), jak i radiowej (z konwerterami RF), a także integrację z systemami zewnętrznymi poprzez REST API.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WTV776-HB6035
• Opis: M-bus IoT gateway do odczytu urządzeń M-bus (wired / wireless) w przeglądarce
• Lokalny odczyt: PC / przeglądarka przez Ethernet lub WLAN
• Zdalny odczyt: usługa remote readout service (web access)
• Skalowalność (M-bus przewodowy): do 20 urządzeń M-bus podłączonych bezpośrednio do bramki
• Skalowalność (system przewodowy): do 500 urządzeń M-bus w systemie (2 linie, każda do 250 urządzeń M-bus)
• Konwertery poziomów na linię: do 6 równolegle podłączonych konwerterów
• RVD2.. przez M-bus: do 250 regulatorów ciepła sieciowego RVD2.. na linię
• Skalowalność (M-bus wireless): do 23 konwerterów RF, każdy do 500 urządzeń bezprzewodowych
• Maksymalna formacja systemu: do 500 logicznych urządzeń M-bus oraz do 2 500 urządzeń bezprzewodowych
• Kopia/odtworzenie konfiguracji: funkcja restore (backup)
• Powiadomienia e-mail: przez Synco IC dla danych zużycia / trendów i alarmów
• Dostęp użytkownika końcowego: wgląd w wartości zużycia w aplikacji ACT HOME
• Integracja IT: odczyt danych i integracja z systemami zewnętrznymi przez REST API

Zastosowanie

WTV776-HB6035 odczytuje urządzenia podłączone bezpośrednio do bramki, urządzenia w sieci M-bus przez konwertery poziomów, a także urządzenia bezprzewodowe lub węzły sieciowe podłączone przez konwertery RF (WTX660-E05060). Bramka zapisuje dane z urządzeń, może je oceniać oraz wysyłać powiadomienia e-mail o zdarzeniach i alarmach.

Pamięć urządzenia umożliwia archiwizację danych do 10 lat (dla ostatnich 6 miesięcy: zapis zgodnie z ustawieniem; od 6 miesięcy wstecz: 1 wartość na punkt danych na miesiąc).

Tryby pracy i rozbudowa instalacji

1) Przewodowe urządzenia M-bus (bezpośrednio)

• Podłączenie do 20 urządzeń (20 prostych obciążeń M-bus) bezpośrednio do bramki.
• Podłączenie urządzeń przez linię M1/M2.

2) Sieć M-bus z konwerterami poziomów

• Do 6 konwerterów poziomów równolegle na każdą linię.
• Do 250 urządzeń M-bus na linię (maks. 250 liczników M-bus / maks. 250 regulatorów RVD).
• Połączenie konwertera poziomów z bramką przez interfejs RS-232 (zaciski A, B, C).

3) Bezprzewodowe urządzenia (Wireless M-bus) z konwerterami RF

• Rozszerzenie do 2 500 urządzeń bezprzewodowych przy użyciu konwerterów RF.
• Sieć backbone (mesh) może obejmować maks. 23 konwertery RF.
• Każdy konwerter RF może obsłużyć do 500 urządzeń bezprzewodowych.
• Komunikacja bramka ↔ konwertery RF odbywa się przez mesh RF (backbone), a konwerter RF ↔ urządzenia przez wireless M-bus.

4) Odczyt węzłów sieci (mesh)

• Bramka może odczytywać urządzenia z sieci WT.. mesh network.
• Możliwy równoległy odczyt do 5 sieci.
• W jednej sieci może pracować do 12 węzłów sieciowych.
• Co najmniej jeden węzeł WT.. musi być połączony z bramką fizyczną linią M-bus.
• Podstawowy adres M-bus dla podłączonego węzła WT.. wynosi 253.

Odczyt danych, zdalny dostęp i integracje

• Odczyt danych i logów: lokalnie przez Ethernet lub z dowolnego miejsca przez Internet (PC / przeglądarka).
• Raporty: pliki raportów mogą być okresowo przesyłane wraz z danymi urządzeń na adres e-mail lub na serwer FTP.
• E-mail alarmowy: możliwość wysyłki e-mail w przypadku zdarzeń i alarmów.
• Synco IC-Cloud: możliwość integracji – okresowy upload danych rozliczeniowych i trendów oraz alarmów do chmury wg ustawień.
• ACT HOME: użytkownik może zalogować się do bramki i sprawdzać bieżące wartości zużycia w aplikacji mobilnej.
• REST API: dane mogą być odczytywane bezpośrednio z bramki i przetwarzane w systemach/aplikacjach zewnętrznych.

Wejścia/wyjścia i obsługa lokalna

• Wejścia cyfrowe: 3 wejścia (rejestracja zmian stanu w logu zdarzeń i/lub e-mail zależnie od konfiguracji).
• Wyjścia cyfrowe: 2 wyjścia przekaźnikowe (mogą być ręcznie przełączane przez web).
• Obsługa na urządzeniu: przyciski nawigacji + LCD (dostęp chroniony hasłem), automatyczne wygaszanie po 20 minutach.
• LED: sygnalizacja stanu pracy bramki.

Połączenia i zaciski (WTV776-HB6035)

• Ethernet: port Ethernet
• USB: złącze USB (brak funkcji)
• Złącze anteny: do zastosowań bezprzewodowych
• Zaciski A, B, C: RS-232 do konwerterów poziomów (A = RX, B = TX, C = GND); dla instalacji do 250 urządzeń M-bus przez konwerter
• Zaciski M1, M2: M-bus (do 20 urządzeń bezpośrednio) oraz połączenie dla kolejnych konwerterów poziomów
• Zasilanie: zaciski (16) i (17) – AC/DC 24 V
• Wyjście cyfrowe 1: zaciski (12) i (13) – przekaźnik, maks. AC/DC 30 V
• Wyjście cyfrowe 2: zaciski (14) i (15) – przekaźnik, maks. AC/DC 30 V
• Wejścia cyfrowe: zaciski (9), (10), (11); zacisk (8) jako odniesienie
• Zaciski (6) i (7): niewykorzystywane (nie podłączać napięcia)

Dane techniczne

• Zasilanie: AC/DC 24 V ±10% (SELV)
• Częstotliwość AC: 50/60 Hz
• Maks. pobór mocy: 14,5 W, 15 VA
• Podtrzymanie zegara czasu rzeczywistego: bateria litowa CR2032 (wymienialna na obiekcie); praca łącznie 5 lat, nieużywana 7 lat
• WLAN: 2,4 GHz; 802.11 b/g/n
• Ethernet: 10/1000Base-TX (IEEE 802.3), maks. 100 MBit/s, Auto MDI-X
• Interfejs M-bus: adresowanie primary lub secondary; prędkości 300 / 2400 / 9600 baud; protokoły wg EN 13757-2/-3 oraz EN 1434-3
• Wireless M-bus: EN 13757-4 (tryby C, S, T), EN 13757-3
• Backbone RF (mesh) do konwerterów RF: 868,00…870,00 MHz
• Maks. częstotliwość odczytu: typowo dwa razy dziennie
• Wejścia cyfrowe (kontaktowe): DC 2,2 V; prąd przy zamkniętym styku 0,4 mA; OFF > 6 kΩ, ON < 3 kΩ (pomiędzy zaciskiem 8 a 9/10/11)
• Wyjścia cyfrowe: przekaźnik: 5 A @ AC/DC 30 V (obciążenie rezystancyjne), 2 A @ AC/DC 30 V (indukcyjne cosφ = 0,4)
• Ochrona przed zwarciami: tak (M-bus)
• Stopień ochrony: IP20 (EN 60529)
• Klasa ochrony: III (EN 62368-1)

Warunki środowiskowe i montaż

• Temperatura pracy: -5…+50°C
• Wilgotność (praca): 5…95% r.h.
• Montaż: na szynie DIN 35 mm (EN 60715)
• Materiał/kolor obudowy: PC + ASA, RAL 9010 (biały)
• Wymiary (L × W × H): 110 × 71 × 62 mm
• Masa (z instrukcją montażu): 0,207 kg

Wersja i zamówienie

• Typ: WTV776-HB6035
• Numer zamówieniowy: S55563-F166

Podsumowanie

Siemens WTV776-HB6035 to uniwersalna bramka M-bus IoT do odczytu liczników i urządzeń przewodowych oraz bezprzewodowych z poziomu przeglądarki – lokalnie (Ethernet/WLAN) i zdalnie (web access). Dzięki możliwości rozbudowy o konwertery poziomów i RF, funkcji archiwizacji danych oraz integracji przez REST API, urządzenie sprawdza się jako centralny punkt zbierania danych zużycia i zdarzeń w instalacjach rozliczeniowych i monitoringu mediów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne baterie należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli dotyczy.
• Urządzenie przeznaczone jest do montażu wyłącznie w pomieszczeniach zamkniętych.
• Montaż, podłączenie i uruchomienie mogą wykonywać wyłącznie wykwalifikowany i odpowiednio przeszkolony personel, zgodnie z lokalnymi przepisami instalacyjnymi.
• Urządzenie jest zasilane napięciem AC/DC 24 V ±10% (SELV). Zasilanie należy wykonać zgodnie z dokumentacją producenta oraz wymaganiami dla obwodów SELV.
• Brak wewnętrznego zabezpieczenia linii zasilających dla zewnętrznych odbiorników. Niewłaściwe zabezpieczenie może spowodować ryzyko pożaru i obrażeń na skutek zwarcia. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami i wartością zastosowanego bezpiecznika.
• Stosować wymagane zabezpieczenie zasilania zgodnie z dokumentacją producenta: transformator z ograniczeniem prądu wtórnego maks. 10 A lub zewnętrzny bezpiecznik wtórny; dopuszczalne zabezpieczenia: bezpiecznik zwłoczny do maks. 10 A lub wyłącznik nadprądowy maks. 13 A typu B, C lub D według EN 60898.
• Wyjścia cyfrowe przekaźnikowe są przeznaczone wyłącznie do obwodów maks. AC/DC 30 V. Nie przekraczać dopuszczalnych parametrów styków.
• Zaciski (6) i (7) nie są używane. Nie wolno doprowadzać napięcia do tych zacisków.
• Urządzenie ma stopień ochrony IP20 i klasę ochronności III. Produkt należy stosować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Dopuszczalne warunki pracy: temperatura otoczenia od -5 do +50°C, wilgotność względna 5...95% bez kondensacji, zgodnie z IEC/EN 60721-3-3, klasa 3K23.
• Produkt zawiera baterię litową CR2032 podtrzymującą zegar czasu rzeczywistego. Wymianę i utylizację baterii należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• W przypadku podłączenia urządzeń M-bus i regulatorów ciepłowniczych RVD2.. do tej samej linii należy pracować bez zasilania bateryjnego tych urządzeń (AC/DC 24 V lub AC 230 V), ponieważ częste odczyty mogą znacząco skrócić żywotność baterii.
• Odczyt danych z węzłów sieciowych WT.. przez M-bus IoT gateway zwiększa zużycie energii i może skrócić żywotność węzłów zasilanych bateryjnie. Producent zaleca odczyt nie częściej niż raz dziennie.
• Przy odczycie istniejącej sieci radiowej przez bramkę WTX16.. należy rozłączyć komunikację pomiędzy górną i dolną częścią urządzenia WTX16... Odczyt równoległy nie jest możliwy i może doprowadzić do uszkodzenia urządzeń.
• Gwarancja parametrów technicznych obowiązuje wyłącznie przy stosowaniu produktów Siemens wskazanych przez producenta jako kompatybilne. Użycie produktów innych producentów może unieważnić gwarancję producenta.
