5WG1260-4CB23 JB 260C23 Moduł wejść binarnych 4 x AC/DC 12...230 [V], standard UL

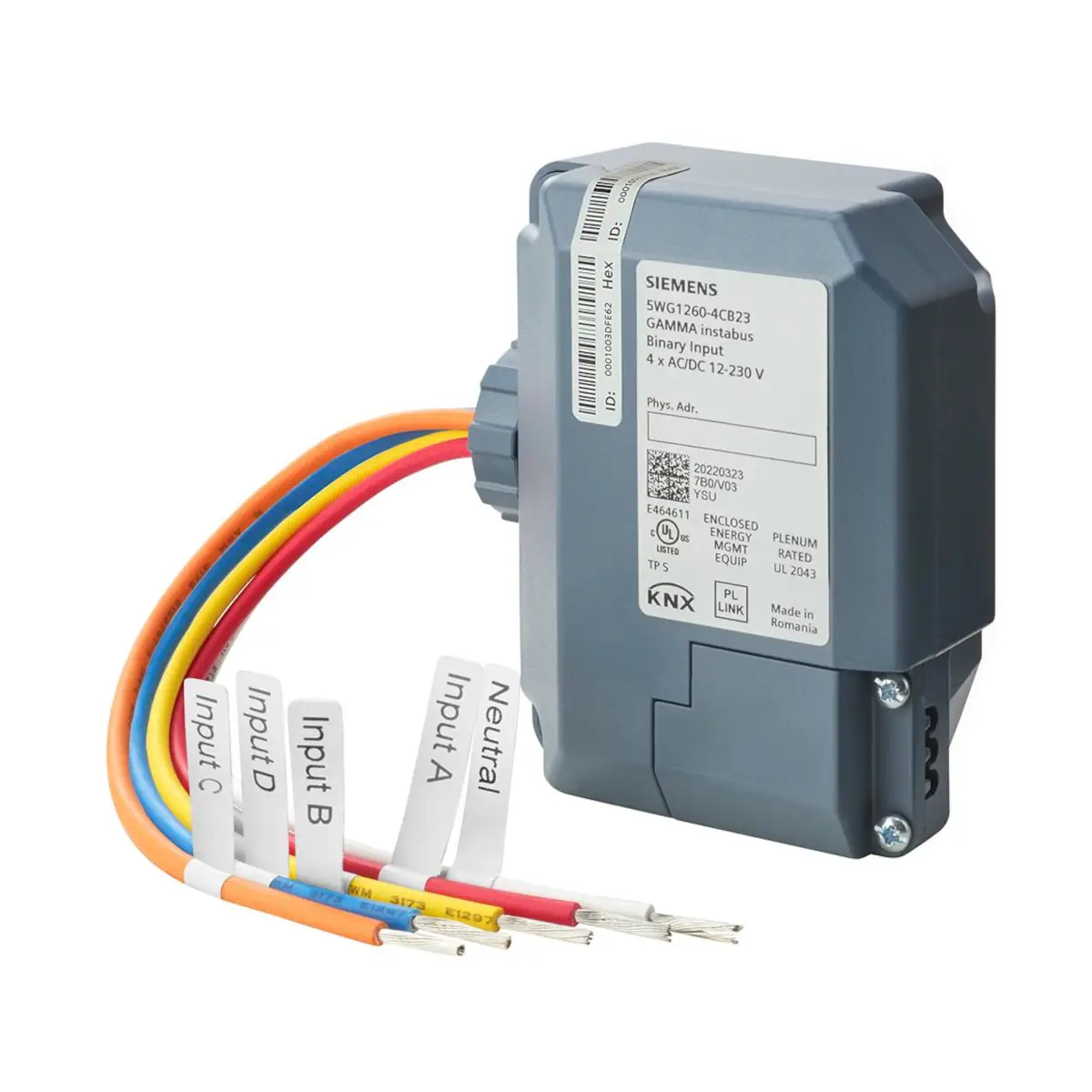

5WG1260-4CB23 (JB 260C23) to kompaktowy moduł wejść binarnych KNX z 4 uniwersalnymi wejściami dla sygnałów AC/DC 12…230 V. Urządzenie jest zasilane z magistrali KNX i posiada zintegrowany sprzęg magistralny z podłączeniem przez listwę zaciskową. Moduł ma stopień ochrony IP20 i jest wykonany jako urządzenie do zabudowy z gwintowanym przyłączem 1/2", przystosowane do montażu na lub w puszce rozgałęźnej UL/NEMA Junction Box z przeprowadzeniem przewodów funkcyjnych przez złącze gwintowane. Dla okablowania nieekranowanego, skręcanego przewidziano maksymalną długość przewodu 100 m. Dzięki funkcjom GAMMA każde wejście może realizować nie tylko klasyczne stany 0/1, ale także sterowanie ściemnianiem, roletami/żaluzjami, scenami oraz zliczanie impulsów.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1260-4CB23
• Model: JB 260C23
• Typ: KNX Binary Input
• Liczba wejść: 4
• Zakres napięcia wejść: AC/DC 12…230 V
• Maks. długość przewodu: 100 m (nieekranowany, skręcany)
• Zasilanie elektroniki: z magistrali KNX
• Podłączenie KNX: zintegrowany sprzęg magistralny, połączenie przez listwę zaciskową
• Stopień ochrony: IP20
• Montaż: urządzenie do zabudowy z przyłączem gwintowanym 1/2" do puszek UL/NEMA Junction Box

Zastosowanie

JB 260C23 umożliwia podłączenie do systemu KNX czterech sygnałów zewnętrznych w szerokim zakresie 12…230 V AC/DC, np. z przycisków, styków, czujników lub innych elementów generujących sygnał napięciowy. Dzięki rozbudowanym funkcjom na wejście i na parę wejść moduł pozwala realizować typowe zadania sterowania oświetleniem, ściemnianiem, osłonami oraz obsługę scen i liczników impulsów.

Funkcje GAMMA – wybieralne na każde wejście

• Stan przełączenia / wysyłanie wartości binarnej oraz transmisja obiektów wejściowych po zmianie
• Funkcje zbocza i rozróżnienie krótkie/długie: zbocze przełączenia, krótkie/długie przełączenie
• Wartości 8-bit: zbocze wartości 8-bit oraz 8-bit krótkie/długie
• Ściemnianie
• Sterowanie żaluzjami / zacienianiem
• Sterowanie grupą jednym przyciskiem (single button group control)
• Sterowanie scenami: 1-bit oraz 8-bit
• Wartości 16-bit zmiennoprzecinkowe: zbocze oraz krótkie/długie
• Zliczanie impulsów: z/bez monitorowania wartości granicznej (8/16/32-bit)

Funkcje GAMMA – wybieralne na parę wejść

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie żaluzjami 2-przyciskowe

Blokady i transmisja cykliczna

• Opcjonalna blokada każdego wejścia za pomocą odpowiedniego obiektu blokady
• Opcjonalna transmisja cykliczna obiektów wejściowych

Montaż i podłączenie

• Wykonanie do zabudowy: built-in device do puszek UL/NEMA Junction Box.
• Przyłącze: gwint 1/2" do montażu na lub w puszce oraz przeprowadzenia przewodów funkcyjnych przez złącze gwintowane.
• Połączenie KNX: poprzez listwę zaciskową magistrali (wbudowane sprzęgło magistrali).
• Okablowanie wejść: dla przewodu nieekranowanego, skręcanego maksymalna długość 100 m.

Podsumowanie

5WG1260-4CB23 (JB 260C23) to 4-wejściowy moduł wejść binarnych KNX dla sygnałów AC/DC 12…230 V, zasilany z magistrali i przeznaczony do montażu w puszkach UL/NEMA dzięki przyłączu 1/2". Oferuje szeroki wybór funkcji na wejście (m.in. krótkie/długie, zbocza, wartości 8-bit i 16-bit, ściemnianie, żaluzje, sceny 1/8-bit, zliczanie impulsów 8/16/32-bit) oraz funkcje na parę wejść (ściemnianie i żaluzje 2-przyciskowe), a także opcjonalne blokady i transmisję cykliczną obiektów.
