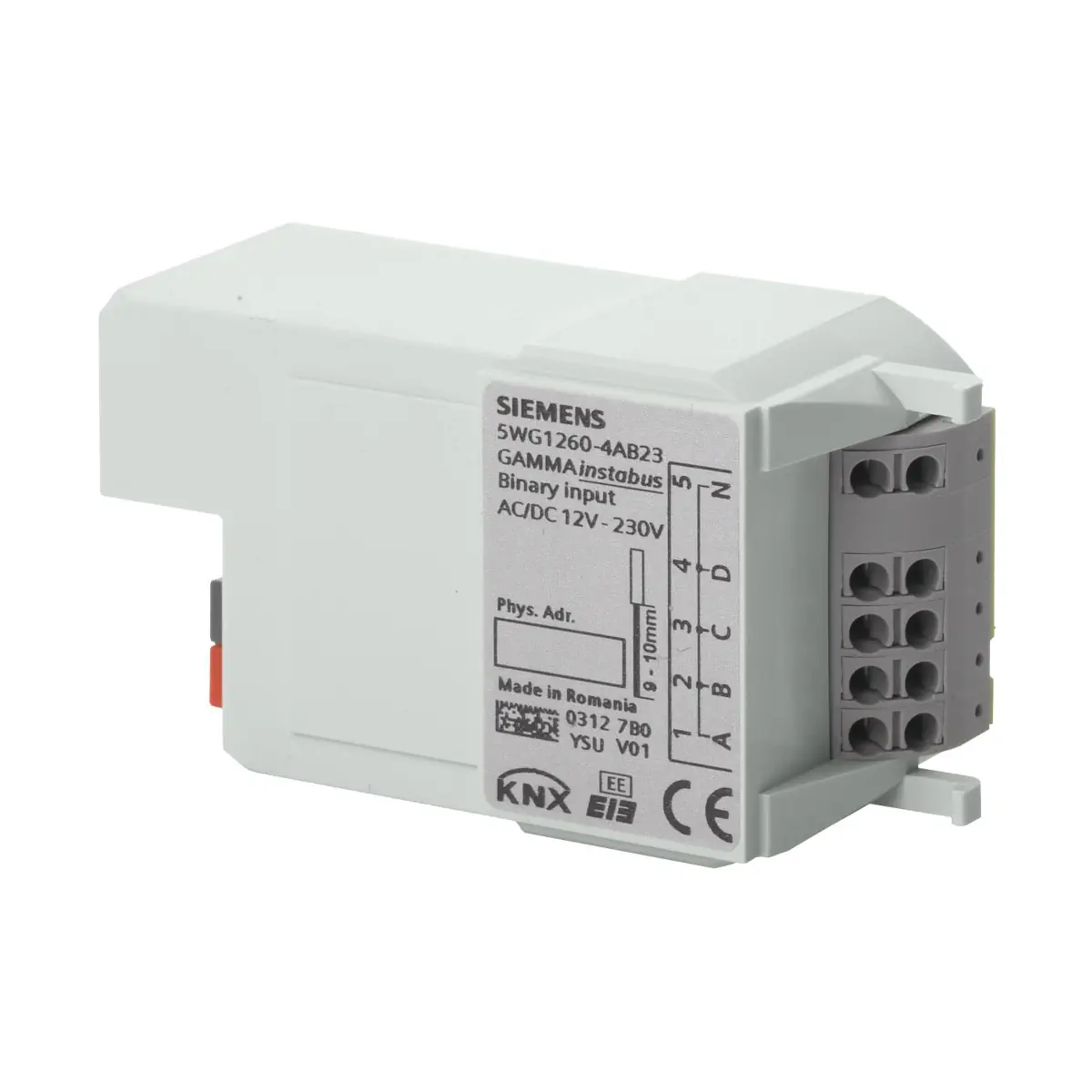

5WG1260-4AB23 RL 260/23 Moduł 4 wejść binarnych, 12..230 [V] AC/DC

RL 260/23 (5WG1260-4AB23) to binarny moduł wejściowy KNX z 4 kanałami wejściowymi, przeznaczony do rejestrowania stanów i zmian stanów sygnałów oraz zliczania impulsów napięciowych. Urządzenie zasilane jest bezpośrednio z magistrali KNX (SELV) i komunikuje się przez złączkę magistralną. Montaż przewidziano w dedykowanych obudowach systemowych: AP 118 Control Module Box, AP 641 Room Control Box lub M 590 obudowie na szynę DIN.

Najważniejsze cechy

• Producent: Siemens
• Model: RL 260/23
• Kod produktu: 5WG1260-4AB23
• System: GAMMA instabus / KNX (oznaczenia: KNX, EIB)
• Liczba wejść: 4 (A, B, C, D)
• Zakres napięć na wejściach: AC/DC 12…230 V
• Rejestracja stanów: kontakt otwarty/zamknięty lub napięcie jest/nie ma
• Rejestracja zmian stanu: narastanie/opadanie (otwieranie/zamykanie)
• Zliczanie impulsów: minimalny czas trwania impulsu 110 ms, maks. 4 impulsy/s
• Opcja progu: zliczanie impulsów bez kontroli progu lub z kontrolą osiągnięcia/przekroczenia zadanego progu
• Konfiguracja: ETS3 v3.0f lub nowszy

Zastosowanie

Wejście binarne RL 260/23 służy do wprowadzania do systemu KNX informacji o stanie obwodów i urządzeń oraz o zdarzeniach impulsowych. Typowe zastosowania to m.in.:

• monitorowanie napięć,
• rejestracja stanów pracy i sygnalizacji (np. zadziałanie wyłącznika nadprądowego lub RCD, stan „ON/OFF” urządzenia, alarm/awaria),
• rozpoznawanie krótkich i długich zadziałań (np. przycisków),
• zliczanie impulsów napięciowych (z progiem lub bez).

Funkcje przypisywane do wejść

Każdemu z 4 wejść można przypisać jedną z poniższych funkcji:

• Switching status / binary value transmission
• Switching, edge-triggered
• Switching, short / long operation
• 1-button dimming
• 1-button solar protection control
• 1-button group control (sequence control)
• 1-bit Scene control
• 8-bit Scene control
• 8-bit value, edge-triggered
• 8-bit value, short / long operation
• 16-bit floating point value, edge-triggered
• 16-bit floating point value, short / long operation
• 8-bit pulse counting without threshold check
• 8-bit pulse counting with threshold check
• 16-bit pulse counting without threshold check
• 16-bit pulse counting with threshold check
• 32-bit pulse counting without threshold check
• 32-bit pulse counting with threshold check

Dodatkowo, dwie kolejne linie wejściowe skonfigurowane jako para (A+B lub C+D) mogą realizować:

• Dual-button dimming with stop telegram
• Dual-button control of solar protection

Konfiguracja i uruchomienie

• Narzędzie: ETS (Engineering Tool Software) ETS3 v3.0f lub nowszy
• Wymagany program aplikacyjny: "07 B0 S4 On-off-toggle/Dim/Shu/Value/Cycl 983101"
• Przycisk programowania: 1 przycisk (Learning button) do przełączania trybu pracy/trybu adresowania oraz odbioru adresu fizycznego
• Sygnalizacja: 1 czerwona dioda LED do monitorowania napięcia magistrali oraz wskazywania trybu normalnego/trybu adresowania

Zasilanie i parametry magistrali KNX

• Zasilanie: z magistrali (bus voltage)
• Napięcie KNX: DC 24 V (DC 21…30 V) via KNX/EIB bus line
• Pobór prądu z magistrali: 8 mA
• Magistrala: SELV DC 24 V

Podłączenia

• Magistrala KNX: bezśrubowa złączka magistralna (czerwono-czarna), przewód jednodrutowy Ø 0,6…0,8 mm, odizolowanie 5 mm
• Wejścia binarne (A–D): bezśrubowe zaciski, przewody 0,5…2,5 mm² (jednodrutowe, linka lub wielodrutowe, nieobrabiane), odizolowanie 9…10 mm
• Maks. długość przewodu do wejść: 100 m
• Uwaga przy przelotowym prowadzeniu przewodu L: maks. dopuszczalne obciążenie zacisku 16 A

Montaż

• Miejsce instalacji: AP 118 Control Module Box, AP 641 Room Control Box lub M 590 obudowa na szynę DIN
• Stopień ochrony: IP20
• Uruchomienie: przez uprawnionego elektryka; wymagane jest zapewnienie możliwości bezpiecznego odłączenia urządzenia

Dane techniczne

• Liczba wejść: 4
• Napięcie na wejściach: AC/DC 12…230 V
• Minimalny czas impulsu (pulse on-time): 110 ms
• Maksymalna częstotliwość impulsów: do 4 impulsów na sekundę
• Materiał obudowy: tworzywo sztuczne
• Wymiary (dł. x szer. x gł.): 86,5 x 47,8 x 36,2 mm
• Masa: ok. 60 g
• Strata mocy (thermal dissipation loss): min. 0,15 W, maks. 1,71 W
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Zgodność: EN 50428
• Warunki środowiskowe: praca -5…+45°C; składowanie -25…+70°C; wilgotność 5…93% r.h. (bez kondensacji)
• Niezawodność: failure rate 279 fit przy 40°C

Podsumowanie

Siemens RL 260/23 (5WG1260-4AB23) to 4-kanałowe wejście binarne KNX do rejestracji stanów, zmian stanów oraz zliczania impulsów w szerokim zakresie AC/DC 12…230 V. Dzięki konfiguracji w ETS i elastycznym funkcjom (m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny, wartości 8/16-bit oraz liczniki impulsów 8/16/32-bit) sprawdza się jako uniwersalny moduł wejściowy w instalacjach automatyki budynkowej KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RL 260/23 posiada oznaczenie CE oraz oznaczenia KNX i EIB. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz dyrektywy niskonapięciowej.
• Urządzenie elektryczne przeznaczone do pracy z magistralą KNX/EIB. Zasilanie urządzenia odbywa się przez linię magistralną KNX napięciem DC 24 V (zakres DC 21...30 V), SELV.
• Montaż i uruchomienie urządzenia mogą wykonywać wyłącznie osoby uprawnione, posiadające odpowiednie kwalifikacje elektryczne.
• W instalacji musi być zapewniona możliwość bezpiecznego odłączenia urządzenia.
• Nie otwierać urządzenia. Otwieranie obudowy jest zabronione i może powodować zagrożenie dla bezpieczeństwa oraz uszkodzenie produktu.
• Podczas projektowania, montażu i wykonywania instalacji elektrycznej należy stosować odpowiednie krajowe przepisy, normy i wytyczne.
• Urządzenie jest przeznaczone wyłącznie do montażu w obudowie AP 118 Control Module Box lub AP 641 Room Control Box.
• W przypadku montażu w AP 641 należy stosować osłonę SELV (Class 2) zgodnie z instrukcją producenta.
• Przy prowadzeniu przewodu fazowego L przez zaciski należy dopilnować, aby nie został przekroczony maksymalny dopuszczalny prąd obciążenia zacisku wynoszący 16 A.
• Podczas zdejmowania bloku zacisków magistralnych nie wolno próbować usuwać go od spodu. Istnieje ryzyko zwarcia urządzenia.
• Należy zachować ostrożność, aby nie uszkodzić gniazd testowych bloku magistralnego przez przypadkowe zetknięcie z przewodem magistralnym lub śrubokrętem.
• Podłączenia należy wykonywać wyłącznie zgodnie z parametrami przyłączeniowymi producenta. Wejścia binarne są przystosowane do napięcia AC/DC 12...230 V.
• Należy stosować przewody o parametrach zgodnych z dokumentacją: dla magistrali przewód jednodrutowy o średnicy 0,6...0,8 mm, dla wejść przewody 0,5...2,5 mm². Nieprawidłowy dobór przewodów może spowodować nieprawidłowy montaż lub pracę urządzenia.
• Maksymalna długość przewodu przyłączeniowego dla wejść wynosi 100 m. Przekroczenie tej wartości może wpływać na poprawność działania urządzenia.
• Urządzenie jest przeznaczone do użytkowania w warunkach środowiskowych określonych przez producenta: temperatura pracy od -5 do +45°C, wilgotność względna od 5% do 93% bez kondensacji.
• Stopień ochrony obudowy wynosi IP20. Produkt jest przeznaczony do stosowania w odpowiednio zabezpieczonych miejscach wewnętrznych.
• Urządzenie należy przekazać użytkownikowi wraz z instrukcją obsługi i informacjami producenta.

Pliki do pobrania:
RL 260/23 Karta katalogowa
