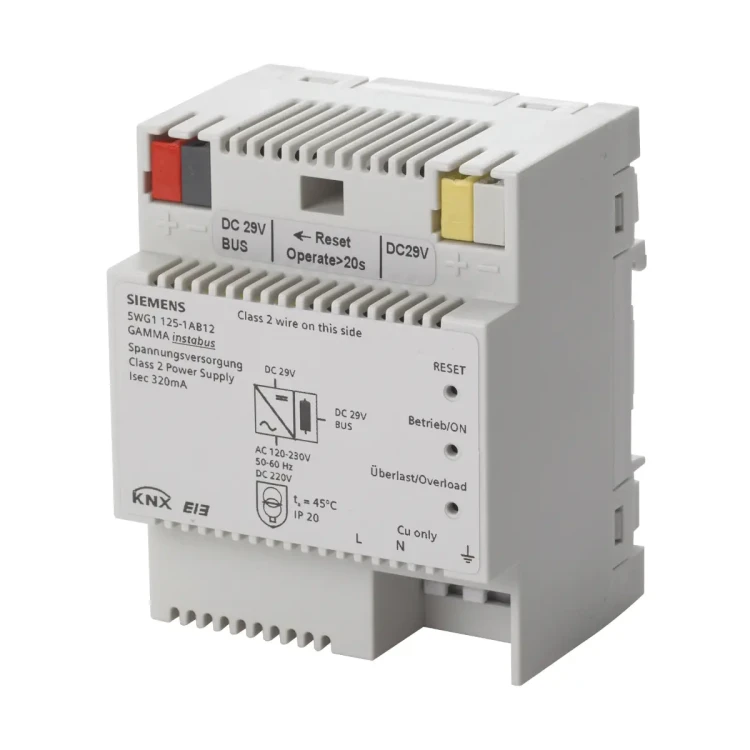

5WG1125-1AB12 N 125/12 Zasilacz 29 [V] DC, 320 [mA] z dodatkowym wyjściem

Siemens GAMMA instabus N 125/12 (5WG1 125-1AB12) to zasilacz systemowy KNX instabus przeznaczony do zasilania linii magistralnej napięciem 29 V DC (SELV) z prądem znamionowym 320 mA. Urządzenie umożliwia podłączenie do magistrali poprzez szynę DIN z szyną danych i/lub przez wtyk magistrali na przedniej stronie. Zintegrowany dławik zabezpiecza dane przed zwarciem na linii magistrali, a wbudowany przycisk RESET pozwala przywrócić urządzenia na KNX do stanu początkowego (przytrzymanie > 20 s). Dodatkowo zasilacz udostępnia wyjście 24 V DC na osobnej parze zacisków (żółty–biały).

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 125/12
• Kod produktu (nr katalogowy): 5WG1 125-1AB12
• Przeznaczenie: zasilanie linii KNX instabus
• Napięcie wyjściowe KNX: 29 V DC (SELV), zakres 28…30 V DC
• Prąd wyjściowy (znamionowy): 320 mA
• Ochrona zwarciowa wyjścia: ograniczenie prądu zwarcia do 1,0 A
• Zintegrowany dławik – ochrona danych przed zwarciem na magistrali
• RESET linii KNX: przytrzymanie przycisku > 20 s przywraca urządzenia na magistrali do stanu początkowego
• Dodatkowe wyjście: 24 V DC (SELV) na zaciskach żółty–biały (bez dławika)
• Sygnalizacja LED: czerwona (RESET), zielona (praca normalna), czerwona (przeciążenie)
• Montaż: szybki montaż na szynie DIN EN 60715-TH35-7,5
• Obudowa: plastik, szerokość 4 SU (1 SU = 18 mm)
• Stopień ochrony: IP20
• Masa: ok. 260 g

Zastosowanie

Zasilacz N 125/12 zapewnia zasilanie wymagane dla systemu KNX instabus. Na każdej linii magistrali należy zastosować co najmniej jeden zasilacz.

• Podłączenie do linii KNX jest możliwe przez szynę DIN (z szyną danych) i/lub przez wtyk magistrali na froncie urządzenia.
• Możliwe jest zastosowanie dwóch zasilaczy N 125/12 na jednej linii, gdy napięcie na urządzeniach magistrali wynosi mniej niż 21 V.
• Jeżeli więcej niż 30 urządzeń magistrali jest instalowanych w małej odległości krótkiego przewodu (np. 10 m), zasilacz powinien być umieszczony w pobliżu tych urządzeń.
• Ogólna zasada: żadne z tych urządzeń nie powinno być oddalone od zasilacza na więcej niż 350 m.
• Dla zapewnienia nieprzerwanego zasilania zalecana jest oddzielna linia zasilająca z odpowiednimi zabezpieczeniami.

Funkcje i działanie

Stabilizacja i ochrona

• Zasilacz posiada regulację napięcia oraz natężenia prądu.
• Jest zabezpieczony przed zwarciem na linii zasilania magistrali (do wartości prądu zwarcia).
• Krótkie awarie zasilania wejściowego (około 200 ms) nie powodują zakłóceń działania zasilacza (przy prądzie znamionowym).

Zintegrowany dławik magistralny

• Zintegrowany dławik zabezpiecza dane od zwarcia na linii magistrali.

RESET magistrali KNX

• Wbudowany przycisk RESET – przytrzymanie > 20 s przywraca urządzenia na magistrali do stanu początkowego.

Sygnalizacja LED

• Czerwona LED (RESET): wskazuje przerwę napięcia przez przełączenie przycisku w pozycję RESET.
• Zielona LED: wskazuje normalną pracę.
• Czerwona LED (przeciążenie): wskazuje przeciążenie na linii magistrali lub przeciążenie urządzenia.

Praca równoległa (2 zasilacze na jednej linii)

• Jeśli dwa zasilacze pracują równolegle na jednej linii magistralnej i na jednym lub obu świeci się dioda LED przeciążenia, należy zmienić konfigurację tak, aby sygnalizacja przeciążenia wyłączyła się.
• Długość przewodu między dwoma zasilaczami pracującymi równolegle nie jest określona w specyfikacji.

Podłączenie elektryczne i okablowanie

• Zasilanie sieciowe: bezśrubowe zaciski wtykowe; zdjąć 10…11 mm izolacji.
• Dopuszczalne przewody (zasilanie):
  • 0,5…2,5 mm² (AWG 12) – pojedyncza żyła
  • 0,5…1,5 mm² – giętki przewód zwykły
  • 0,5…2,5 mm² (AWG 12) – przewód skrętka
  • 0,5…2,5 mm² (AWG 12) – elastyczny przewód z zaciskiem pin
• Magistrala KNX: bezśrubowy zacisk magistrali (czerwony–czarny), przewód o średnicy Ø 0,6…0,8 mm (SELV).
• Dodatkowa linia zasilania 24 V DC (bez dławika): bezśrubowy zacisk (żółty–biały), przewód o średnicy Ø 0,6…0,8 mm (SELV).
• Wyjście 24 V DC: może być użyte np. do zasilania dodatkowej linii z oddzielnym dławikiem N 120.

Dane techniczne (N 125/12)

• Napięcie wejściowe (znamionowe): 120…230 V AC, 50/60 Hz lub 220 V DC
• Zakres dopuszczalny wejścia: 102…253 V AC lub 176…270 V DC
• Pobór mocy: ok. 24 VA
• Napięcie wyjściowe KNX (znamionowe): 29 V DC (SELV)
• Zakres napięcia wyjściowego KNX: 28…30 V DC
• Prąd wyjściowy (znamionowy): 320 mA
• Prąd zwarcia (ograniczony): do 1,0 A
• Odporność na zanik zasilania: ok. 200 ms przy prądzie znamionowym
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Środowisko pracy: temperatura -5…+45°C, wilgotność 5…93% (bez kondensacji)
• Temperatura składowania: -25…+70°C
• Zgodność: EN 50491-3, EN 61558-2-6, EN 61558-2-16; EMC: EN 50491-5-1, -5-2, -5-3
• Certyfikat: EIB / KNX
• Obudowa: plastik
• Szerokość: 4 SU (1 SU = 18 mm)
• Wymiary (wg rysunku): ok. 90 × 72 × 55 mm
• Waga: ok. 260 g

Montaż

• Montaż i użytkowanie: wewnątrz budynku, w suchych lokalizacjach – w tablicach rozdzielczych lub małych obudowach.
• Szyna montażowa: DIN EN 60715-TH35-7,5.
• Przy wykorzystaniu szyny DIN jako magistrali należy ustawić urządzenia tak, aby tabliczki znamionowe były czytelne w tym samym kierunku (zapewnia to właściwą polaryzację podłączenia).
• Jeśli magistrala jest podłączana wyłącznie przez złącze magistrali (bez wykorzystania szyny DIN jako magistrali), należy osłonić styki z tyłu zasilacza, aby nie przekazywać napięcia na szynę DIN i urządzenia na niej zamontowane.
• Niewykorzystane obszary na szynie DIN używanej również jako szyna danych muszą być zakryte pokrywami, np. 5WG1 192-8AA01.
• Urządzenie musi być montowane i uruchamiane przez uprawnionego elektryka; nie otwierać obudowy urządzenia.

Podsumowanie

Siemens N 125/12 (5WG1 125-1AB12) to stabilizowany zasilacz dla KNX instabus, dostarczający 29 V DC przy 320 mA, z wbudowanym dławikiem, ochroną zwarciową oraz funkcją RESET linii. Dzięki montażowi na szynie DIN, czytelnej sygnalizacji LED i dodatkowemu wyjściu 24 V DC stanowi praktyczne źródło zasilania dla linii KNX w rozdzielnicach instalacji budynkowych.
