QMX3.P70 Pomieszczeniowy czujnik temperatury, wilgotności i CO2, z diodowym wskaźnikiem jakości powietrza, komunikacja KNX

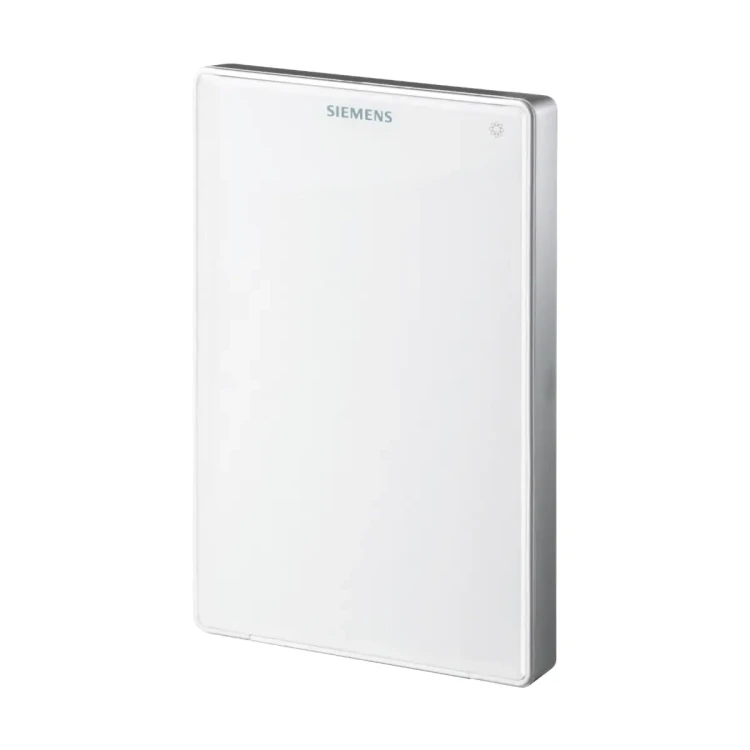

Siemens QMX3.P70 to naścienny czujnik pomieszczeniowy z komunikacją KNX / KNX PL-Link, przeznaczony do zastosowań w automatyce pomieszczeniowej (m.in. Desigo™ Room Automation). Urządzenie realizuje pomiar temperatury, wilgotności względnej oraz stężenia CO2, a wbudowany LED-owy wskaźnik jakości powietrza ułatwia szybką ocenę warunków w pomieszczeniu. Zasilanie odbywa się bezpośrednio z magistrali KNX / PL-Link (DC 21…30 V).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P70
• Typ urządzenia: czujnik pomieszczeniowy montowany naściennie
• Komunikacja / zasilanie: magistrala KNX / KNX PL-Link (DC 21…30 V)
• Pomiary: temperatura, wilgotność względna, CO2
• Wskaźnik jakości powietrza: LED
• Maks. pobór prądu: 15 mA przy DC 24 V
• Stopień ochrony: IP30
• Kolor obudowy: tytanowy biały (podobny do RAL9010)

Zastosowanie / kompatybilność

• Pomiar i udostępnianie wartości: temperatura pomieszczenia, wilgotność względna, stężenie CO2.
• Tryb KNX LTE-Mode: umożliwia dostęp do informacji z czujnika QMX3.P70.

Parametry pomiarowe

Temperatura (wszystkie typy)

• Element pomiarowy: czujnik rezystancyjny NTC
• Zakres pomiarowy: 0…50°C
• Dokładność (5…30°C): ±0,8 K
• Dokładność (25°C): ±0,5 K

Wilgotność względna (r.h.)

• Zakres pomiarowy: 10%…95% r.h.
• Dokładność (20%…80% przy 25°C): ±4%
• Dokładność (0%…20% oraz 80%…95% przy 25°C): ±6%

CO2

• Zakres pomiarowy: 400…10000 ppm
• Dokładność przy 23°C i 1013 hPa (400…2000 ppm): ±(30 ppm + 4% mierzonej wartości)
• Dokładność dla > 2000 ppm: obniżona dokładność
• Wpływ temperatury: ±2 ppm/°C (typowo)
• Wpływ ciśnienia: 0,14% mierzonej wartości / hPa
• Dryf długoterminowy: ±20 ppm rocznie
• Żywotność czujnika: 15 lat

Zasilanie i obciążenie magistrali

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V
• Zasilanie: urządzenie zasilane ze sterownika przez magistralę KNX / PL-Link
• Pobór prądu: maks. 15 mA przy DC 24 V

Warunki pracy i ochrona

• Stopień ochrony (EN 60529): IP30
• Klasa izolacji: III
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca): < 85% r.h.
• Temperatura (transport): -25…70°C
• Wilgotność (transport): < 95% r.h.

Montaż – zalecenia

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Należy uszczelnić puszkę podtynkową oraz rurkę instalacyjną, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika temperatury.
• Do montażu na puszce / puszce do ścian szczelinowych można zastosować płytę podstawy QMX3.MP1.

Wymiary, masa, wykonanie

• Wymiary (szer. × wys. × gł.): 88,4 × 133,4 × 18 mm
• Masa (urządzenie): 97 g
• Kolor frontu: tytanowy biały (podobny do RAL9010)

Ważne informacje

• Urządzenia z pomiarem stężenia CO2 nie mogą być stosowane jako urządzenia gwarantujące bezpieczeństwo, np. urządzenia ostrzegające o obecności gazu lub dymu.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

Siemens QMX3.P70 to kompaktowy, naścienny czujnik KNX / KNX PL-Link do automatyki pomieszczeniowej, zapewniający pomiar temperatury, wilgotności i CO2 oraz LED-owy wskaźnik jakości powietrza. Zasilanie z magistrali, parametry pomiarowe dostosowane do zastosowań HVAC oraz zalecenia montażowe ułatwiają poprawne wdrożenie w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie jest przeznaczone do zasilania wyłącznie z magistrali KNX / PL-Link napięciem DC 21...30 V. Klasa ochrony: III.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z instrukcją producenta M1602.
• Produkt jest przystosowany do montażu na ścianie. Zalecana wysokość montażu: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła, ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub przeciągi.
• Należy uszczelnić puszkę podtynkową oraz rurkę instalacyjną, aby zapobiec przedostawaniu się ciepłego lub zimnego powietrza, które może zakłócić pomiary czujnika.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura 0...50 °C, wilgotność poniżej 85% rh. Stopień ochrony obudowy: IP30.
• Model QMX3.P70 z pomiarem CO2 nie może być stosowany jako urządzenie gwarantujące bezpieczeństwo, np. jako urządzenie ostrzegające o obecności gazu lub dymu.
• Nieprzestrzeganie zaleceń dotyczących transportu, składowania lub montażu może niekorzystnie wpłynąć na dokładność pomiarów w pierwszych dniach pracy.
• Czujnik CO2 osiąga opisaną dokładność po 25 dniach pracy ciągłej; w pomieszczeniach o nietypowych warunkach użytkowania dokładność działania algorytmu autokalibracji może być ograniczona.
• Do czyszczenia używać wyłącznie ogólnodostępnych, bezrozpuszczalnikowych środków czyszczących. Nie używać środków mechanicznych ani szorstkich materiałów; stosować tylko miękką, wilgotną szmatkę.
• Podczas montażu naściennego należy zachować wymaganą przestrzeń montażową umożliwiającą prawidłowe osadzenie i demontaż urządzenia.

Pliki do pobrania:
QMX3.P70 Karta katalogowa
QMX3.P70 Instrukcja montażu
