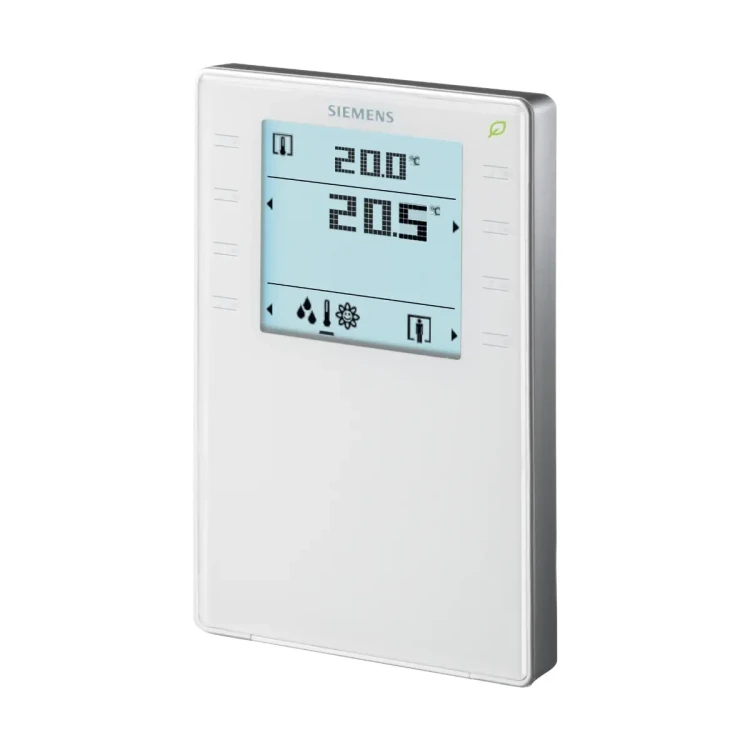

QMX3.P34 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, podświetlanym wyświetlaczem, komunikacja KNX

QMX3.P34 to naścienny zadajnik / czujnik pomieszczeniowy Siemens (seria Desigo™ TRA) z komunikacją KNX PL-Link, KNX S-mode oraz KNX LTE-Mode, przeznaczony do zastosowań w automatyce pomieszczeń. Urządzenie realizuje pomiar temperatury, a dzięki podświetlanemu wyświetlaczowi LCD umożliwia czytelny podgląd informacji w pomieszczeniu. Wbudowana funkcja efektywności energetycznej jest sygnalizowana poprzez LED „Zielony Listek”.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P34
• Numer magazynowy (biały): S55624-H105
• Wersja kolorystyczna (czarna): QMX3.P34-1BSC (S55624-H126)
• Typ: naścienny zadajnik / czujnik pomieszczeniowy z komunikacją KNX
• Komunikacja: KNX PL-Link, KNX S-mode, KNX LTE-Mode
• Pomiar: temperatura
• Wyświetlacz: podświetlany LCD
• Sygnalizacja efektywności energetycznej: LED „Zielony Listek”
• Zasilanie: z magistrali KNX / PL-Link

Zastosowanie / kompatybilność

• KNX PL-Link (Desigo™ Room Automation): sterownik automatycznie określa funkcjonalność wyświetlacza.
• KNX S-mode: urządzenie może służyć do pomiaru i wskazania temperatury pomieszczenia.

Wyświetlacz i wskazania

• Podświetlany wyświetlacz LCD prezentuje informacje pomieszczeniowe (np. temperaturę w pomieszczeniu, tryb pracy itp.).
• LED „Zielony Listek” wspiera funkcję efektywności energetycznej.

Dane techniczne

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V
• Zasilanie: urządzenie zasilane ze sterownika przez magistralę KNX / PL-Link
• Pobór prądu (QMX3.P34): max 7,5 mA przy DC 24 V
• Element pomiarowy temperatury: czujnik rezystancyjny NTC
• Zakres pomiarowy temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): ±0,8 K
• Dokładność pomiaru (25 °C): ±0,5 K
• Stopień ochrony (EN 60529): IP30
• Klasa ochrony: klasa izolacji III
• Warunki pracy: 0…50 °C; < 85% r.h.
• Warunki transportu: -25…70 °C; < 95% r.h.
• Kolor obudowy frontowej: tytanowy biały (zbliżony do RAL9010); wersja -1BSC: czarny (zbliżony do RAL9005)
• Masa (QMX3.P34): zadajnik 122 g; podstawka 20 g; opakowanie 64 g; łącznie 206 g
• Zgodność / dopuszczenia: CE, UL916, Część 15 zasad FCC, CSA C22.2 No 205, CSA C22.2 No 0, RCM (EMC) AS/NZS 61000-6-3

Montaż

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Zalecenia lokalizacyjne: nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła; unikać bezpośredniego działania słońca i przeciągów
• Uszczelnienie puszki / rurki instalacyjnej: puszkę podtynkową oraz rurkę instalacyjną należy uszczelnić, ponieważ ruchy powietrza mogą wpływać na odczyt temperatury
• Okablowanie od góry: w razie potrzeby można wyłamać zaznaczony fragment obudowy, aby poprowadzić przewód od góry urządzenia
• Odstępy przy prowadzeniu przewodów w korycie: zachować 30 mm (z góry) / 20 mm (z dołu) od podstawki montażowej, aby umożliwić wpięcie urządzenia
• Elementy serwisowe: dioda serwisowa (czerwona), przycisk programowania, gniazdo narzędziowe

Konserwacja i ważne informacje

• Czyszczenie: ogólnodostępnymi, bezrozpuszczalnikowymi środkami czyszczącymi
• Zalecenie: używać wyłącznie miękkiej, wilgotnej szmatki (bez środków mechanicznych, np. szorstkich gąbek)
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC

Wymiary

• Szerokość: 88,4 mm
• Wysokość: 133,4 mm
• Głębokość: 18 mm

Podsumowanie

Siemens QMX3.P34 to estetyczny, naścienny zadajnik/czujnik pomieszczeniowy KNX z pomiarami temperatury, podświetlanym wyświetlaczem LCD oraz sygnalizacją „Zielony Listek”, przeznaczony do zastosowań w automatyce pomieszczeń (KNX PL-Link, KNX S-mode, KNX LTE-Mode). Dzięki zasilaniu z magistrali KNX/PL-Link i zaleceniom montażowym minimalizującym wpływ ruchów powietrza na pomiar, sprawdza się jako element nowoczesnych instalacji sterowania pomieszczeniami.
