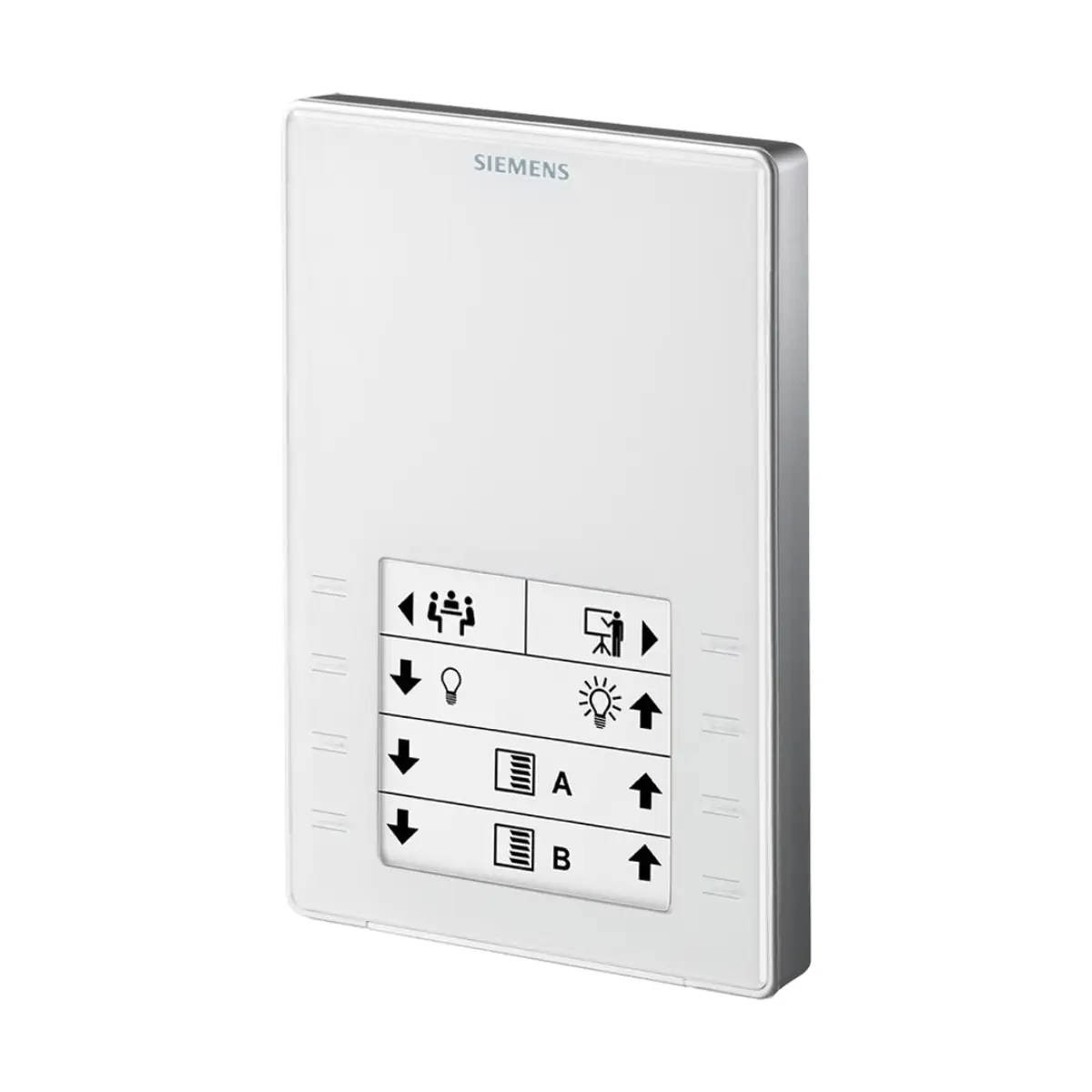

QMX3.P02 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, 8 przyciskami do sterowania oświetleniem i/lub żaluzjami, komunikacja KNX

QMX3.P02 to naścienny zadajnik pomieszczeniowy Siemens (Desigo™ TRA) z komunikacją KNX PL-Link / KNX, przeznaczony do obsługi funkcji pomieszczenia oraz pomiaru temperatury. Model wyposażono w konfigurowalne przyciski dotykowe oraz pole na etykiety (wymienne opisy, przygotowywane z szablonu), co ułatwia czytelną obsługę oświetlenia, żaluzji lub scen w instalacjach automatyki budynkowej.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P02
• Rodzaj urządzenia: naścienny zadajnik pomieszczeniowy z czujnikiem temperatury
• Komunikacja: KNX PL-Link / KNX (urządzenie zasilane z magistrali)
• Pomiar: temperatura (czujnik NTC)
• Obsługa: konfigurowalne przyciski dotykowe
• Etykiety: pole na etykiety (wymienne, tworzone na podstawie szablonu)
• Wariant kolorystyczny: QMX3.P02 – tytanowy biały (zbliżony do RAL9010); QMX3.P02-1BSC – czarny (zbliżony do RAL9005)

Zastosowanie / kompatybilność

QMX3.P02 służy do obsługi funkcji pomieszczenia oraz przekazywania informacji o temperaturze w pomieszczeniu w systemach automatyki budynkowej z komunikacją KNX PL-Link / KNX. Sterownik automatycznie określa funkcjonalność przycisków dotykowych.

Funkcje i obsługa

• Obsługa funkcji pomieszczenia za pomocą przycisków dotykowych (np. sterowanie oświetleniem, żaluzjami, wybór i zapamiętywanie scen – zależnie od konfiguracji systemu).
• Pole na etykiety umożliwia opisanie przypisanych funkcji (etykiety wymienne, przygotowywane z szablonu).
• Elementy serwisowe: przycisk programowania oraz dioda serwisowa (czerwona).

Zasilanie i dane techniczne

• Napięcie zasilania (magistrala KNX / PL-Link): DC 21…30 V
• Pobór prądu: maks. 7,5 mA przy DC 24 V
• Czujnik temperatury: NTC
• Zakres pomiarowy temperatury: 0…50°C
• Dokładność pomiarowa (5…30°C): ±0,8 K
• Dokładność pomiarowa (25°C): ±0,5 K
• Stopień ochrony: IP30
• Klasa ochrony: III
• Warunki pracy: 0…50°C, < 85% r.h.
• Transport / składowanie: -25…70°C, < 95% r.h.
• Wymiary (obudowa): 88,4 × 133,4 × 18 mm
• Masa (łącznie): 175 g

Montaż – zalecenia

• Montaż na ścianie; zalecana wysokość: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi oraz powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Uszczelnić puszkę podtynkową – ruchy powietrza mogą wpływać na pomiar temperatury.
• W razie potrzeby do montażu na puszce / otworze Ø 68 mm dostępna jest płyta podstawy QMX3.MP1 (akcesorium).

Konserwacja

• Do czyszczenia stosować ogólnodostępne środki bezrozpuszczalnikowe.
• Nie używać środków mechanicznych (np. szorstkich gąbek) – wyłącznie miękka, wilgotna szmatka.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

Siemens QMX3.P02 to kompaktowy, naścienny zadajnik KNX z pomiarem temperatury, wyposażony w konfigurowalne przyciski dotykowe i pole na etykiety. Sprawdza się jako czytelny i estetyczny interfejs użytkownika do sterowania funkcjami pomieszczenia w instalacjach KNX PL-Link / KNX.
