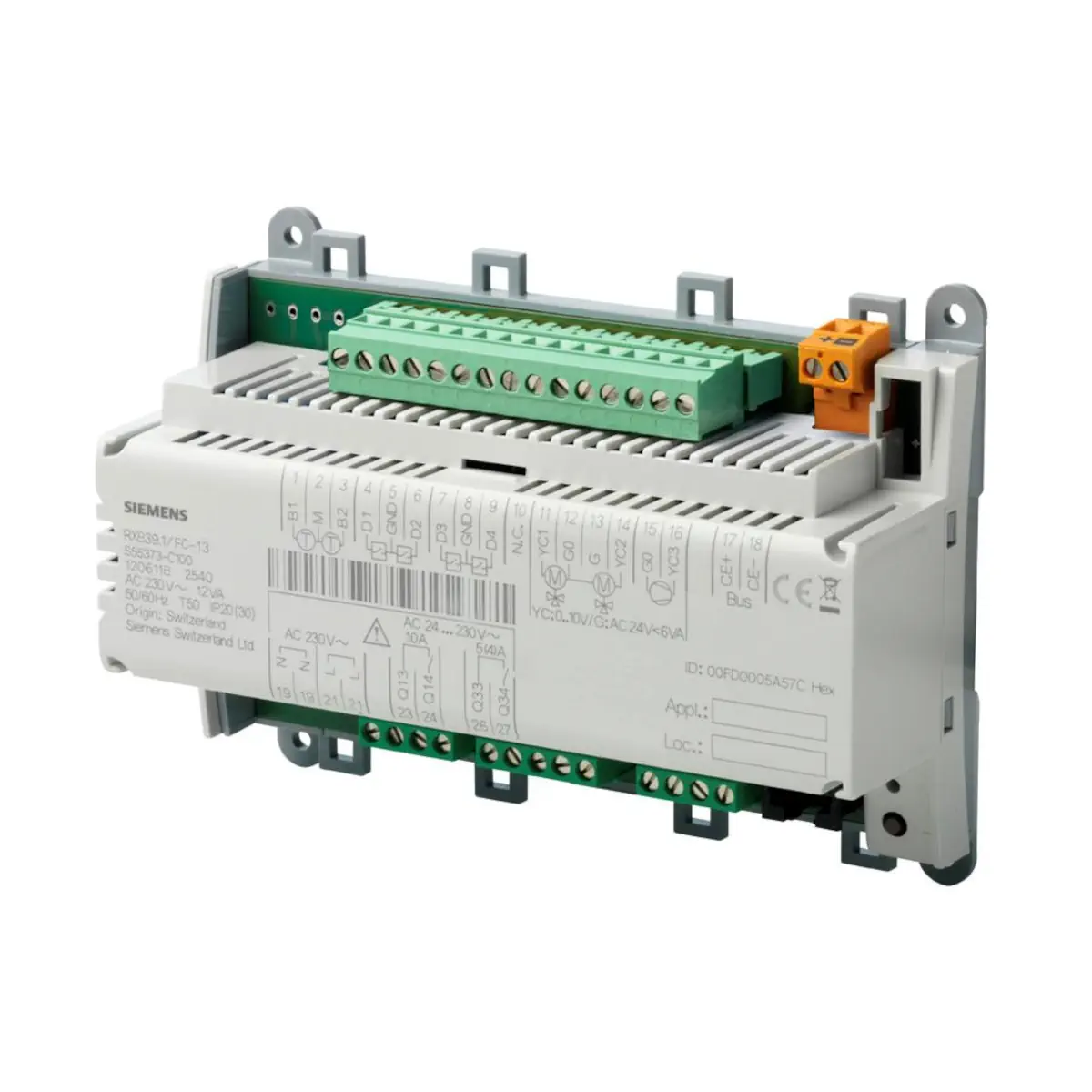

RXB39.1/FC-13 Regulator pomieszczeniowy: aplikacja z ciągłym sterowaniem wentylatora

RXB39.1/FC-13 to komunikacyjny regulator pokojowy Siemens z serii RXB, przeznaczony do sterowania instalacjami klimakonwektorowymi (fan-coil) w pojedynczych pomieszczeniach. Obsługuje układy 2-rurowe lub 4-rurowe, z przełączeniem grzanie/chłodzenie (change-over) lub bez, a aplikacja FC-13 jest zoptymalizowana pod wentylator ECM. Regulator komunikuje się po KNX, realizuje sterowanie PI, udostępnia wyjścia DC 0…10 V dla siłowników zaworów i wentylatora oraz styki przekaźnikowe bezpotencjałowe do zwalniania wentylatora i elektrycznej grzałki. Zasilanie urządzenia: AC 230 V, a podłączenia wykonuje się przez wtykane zaciski śrubowe.

Najważniejsze cechy

• Producent: Siemens
• Model / aplikacja: RXB39.1/FC-13 (aplikacja fan-coil FC-13, wsparcie wentylatora ECM)
• Typ: komunikacyjny regulator pokojowy do instalacji fan-coil
• Obsługiwane układy: 2-rurowe lub 4-rurowe, z change-over lub bez
• Algorytm regulacji: PI
• Komunikacja: KNX (możliwa integracja z Desigo przez PX KNX)
• Wyjścia sterujące: DC 0…10 V dla siłowników zaworów, wentylatora i elektrycznej grzałki
• Wyjścia przekaźnikowe: bezpotencjałowe styki N/O do zwalniania wentylatora i grzałki
• Uruchomienie / parametryzacja: ETS Professional, „HandyTool” lub Synco ACS
• Zasilanie: AC 230 V
• Zaciski: wtykane zaciski śrubowe (pluggable screw terminals)

Wersja zamówieniowa

• Numer produktu: RXB39.1/FC-13
• Stock number: S55373-C121
• Osłony zacisków (opcja, osobno): RXZ30.1

Zastosowanie

RXB39.1/FC-13 jest zoptymalizowany do regulacji temperatury w pojedynczych pomieszczeniach z klimakonwektorami (fan-coil). Funkcje regulatora wynikają z aplikacji oraz konfiguracji wejść/wyjść i parametrów ustawianych podczas uruchomienia.

Wejścia i wyjścia (I/O)

Wejścia

• D1…D4: 4 wejścia sygnałowe dla styków bezpotencjałowych (DC 16 V, DC 5 mA; min. czasy przełączeń 20 ms ON / 20 ms OFF)
• B1, B2: 2 wejścia pomiarowe dla czujników temperatury LG-Ni 1000, zakres 0…50°C, rozdzielczość 0,1 K

Wyjścia analogowe DC 0…10 V

• YC1: 0…10 V – sygnał sterujący grzaniem
• YC2: 0…10 V – sygnał sterujący chłodzeniem (lub grzanie/chłodzenie przy change-over)
• YC3: 0…10 V – sygnał sterujący wentylatorem
• Maks. prąd wyjść YC1/YC2/YC3: 1,5 mA

Wyjście zasilania dla urządzeń polowych (SELV)

• G: AC 24 V, max. 6 VA (zasilanie urządzeń polowych z regulatora)

Wyjścia przekaźnikowe (zwalnianie / release)

• Q34 (zwolnienie wentylatora): 1 styk N/O, max. AC 250 V, 5(4) A (cos φ = 0,6)
• Q14 (zwolnienie grzałki): 1 styk N/O, obciążenie rezystancyjne max. 1,8 kW, max. 10 A
• Wymagane zabezpieczenie zewnętrzne obwodów przekaźnikowych: ≤ 10 A (brak bezpieczników wewnętrznych dla tych obwodów)

Komunikacja i uruchomienie

• Interfejs do jednostki pokojowej: PPS2 (możliwe podłączenie 1 jednostki pokojowej), 4,8 kbit/s
• KNX: komunikacja po magistrali KNX (zaciski CE+ / CE–), interfejs elektrycznie izolowany, prąd magistrali 5 mA, 9,6 kbit/s
• Narzędzia uruchomieniowe: ETS Professional, Synco ACS, „HandyTool” (przez PPS2)
• Gniazdo narzędziowe: dedykowane gniazdo typu RJ45 (wymagany przewód połączeniowy Siemens, np. PXA-C1)

Dane techniczne

• Napięcie zasilania: AC 230 V ±10%, 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami polowymi): max. 12 VA
• Wejścia D1…D4: DC 16 V / DC 5 mA, max. rezystancja transferowa 100 Ω
• Wejścia B1/B2 (LG-Ni 1000): 0…50°C, prąd czujnika 0,5 mA, błąd pomiaru przy 25°C (bez kabla) max. 0,5 K
• Wyjścia 0…10 V (YC1/YC2/YC3): max. 1,5 mA
• Wyjście AC 24 V (G): max. 6 VA
• Stopień ochrony obudowy: IP30 (z osłoną zacisków i montażem na ścianie bez szyny DIN), IP20 (pozostałe sposoby montażu)
• Temperatura pracy: 0…50°C
• Wilgotność (praca): < 85% r.h.
• Masa (bez opakowania): 0,560 kg

Montaż i okablowanie

• Orientacja montażu: dowolna
• Montaż na szynie: DIN EN50022-35×7,5 (z możliwością zwolnienia śrubokrętem)
• Montaż natynkowy: 4 otwory montażowe w podstawie obudowy
• Zalecenie instalacyjne: po montażu regulator nie powinien być swobodnie dostępny (montaż w szafie lub za osłoną otwieraną kluczem/narzędziem)
• Długości przewodów (wybrane): D1…D4 do 100 m; B1/B2 do 100 m; YC1/YC2/YC3 do 100 m (A ≥ 1,5 mm²); do jednostki pokojowej do 115 m (A = 0,75 mm²)

Podsumowanie

Siemens RXB39.1/FC-13 to regulator pokojowy KNX do aplikacji fan-coil, przygotowany do pracy w układach 2-rurowych i 4-rurowych (z change-over lub bez) oraz zoptymalizowany dla wentylatorów ECM. Łączy sterowanie PI, wyjścia 0…10 V dla zaworów i wentylatora oraz bezpotencjałowe przekaźniki do zwalniania wentylatora i grzałki, zapewniając elastyczną integrację i parametryzację przez ETS / Synco ACS / HandyTool.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RXB39.1/FC-13 posiada oznaczenie CE (zgodność z wymaganiami UE) oraz zgodność KNX.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi. Przestrzegać lokalnych przepisów dotyczących utylizacji.
• Urządzenie jest przeznaczone do pracy z napięciem zasilania AC 230 V ±10 %, 50/60 Hz. Jest to urządzenie elektryczne, dlatego przed montażem, podłączeniem, demontażem zacisków wtykowych lub pracami serwisowymi należy bezwzględnie odłączyć zasilanie.
• Montaż, podłączenie, uruchomienie i adresowanie urządzenia powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacyjnymi.
• Jeżeli nie są zamontowane osłony zacisków, przycisk programowania może być obsługiwany wyłącznie przez wykwalifikowanego elektryka. Sąsiedni zacisk może znajdować się pod napięciem sieciowym.
• Wszystkie zaciski podłączeniowe są rozłączalnymi zaciskami śrubowymi. Zaciski, które mogą być podłączone do AC 230 V, są fizycznie oddzielone od pozostałych. Nieprawidłowe okablowanie może spowodować zagrożenie porażeniem prądem, uszkodzenie urządzenia lub instalacji.
• Przewody podłączane do zacisków 19...27 (AC 230 V) muszą być zabezpieczone opaskami kablowymi przy użyciu uchwytów odciążających w obudowie. Wszystkie przewody AC 230 V należy odpowiednio unieruchomić.
• Przed wkładaniem lub wyjmowaniem zacisków wtykowych podłączonych do napięcia sieciowego należy upewnić się, że zasilanie jest wyłączone.
• Obwody przekaźnikowe muszą być zabezpieczone zewnętrznie, ponieważ urządzenie nie posiada bezpieczników wewnętrznych dla tych obwodów. Wymagane jest zabezpieczenie zewnętrzne maks. 10 A.
• Wyjście przekaźnikowe Q14 do sterowania nagrzewnicą elektryczną jest przeznaczone wyłącznie do obciążenia rezystancyjnego, maks. 1,8 kW, maks. 10 A. Dla tego obwodu należy stosować dodatkowe zewnętrzne zabezpieczenie maks. 10 A.
• Wyjście przekaźnikowe Q34 do zwalniania wentylatora dopuszcza przełączanie obciążenia do AC 250 V, 5(4) A. Należy przestrzegać parametrów technicznych wyjść przekaźnikowych.
• Nie używać zacisku 10 (N.C.) jako zacisku pomocniczego. Nieprawidłowe użycie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Gniazdo narzędziowe RJ45 w urządzeniu jest gniazdem firmowym (proprietary). Należy używać wyłącznie odpowiedniego przewodu Siemens, np. PXA-C1. Podłączenie do sieci Ethernet może spowodować uszkodzenie urządzenia po drugiej stronie połączenia.
• Jeżeli używany jest interfejs OCI700 / OCI702 podłączony do gniazda serwisowego, musi być zasilany z komputera przez USB. W przeciwnym razie wyświetlacz jednostki pomieszczeniowej może zgasnąć, a sterownik przełączy się w tryb adresowania.
• Urządzenie należy montować w miejscu niedostępnym swobodnie po instalacji. Powinno być zamontowane w szafie lub za osłoną, którą można otworzyć lub zdjąć wyłącznie kluczem albo narzędziem.
• Podczas montażu należy zapewnić odpowiednią cyrkulację powietrza w celu odprowadzenia ciepła wytwarzanego podczas pracy oraz zapewnić dostęp dla personelu serwisowego.
• Urządzenie może być montowane w dowolnej orientacji, zgodnie z dokumentacją producenta. Należy przestrzegać lokalnych przepisów instalacyjnych.
• Stopień ochrony obudowy wynosi IP30 przy zamontowanej osłonie zacisków i montażu ściennym bez szyny DIN oraz IP20 dla pozostałych sposobów montażu. Należy dobrać miejsce instalacji odpowiednio do wymaganego poziomu ochrony.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia 0…50 °C i wilgotności poniżej 85 % r.h. Nie należy eksploatować poza zakresem parametrów środowiskowych określonych przez producenta.
