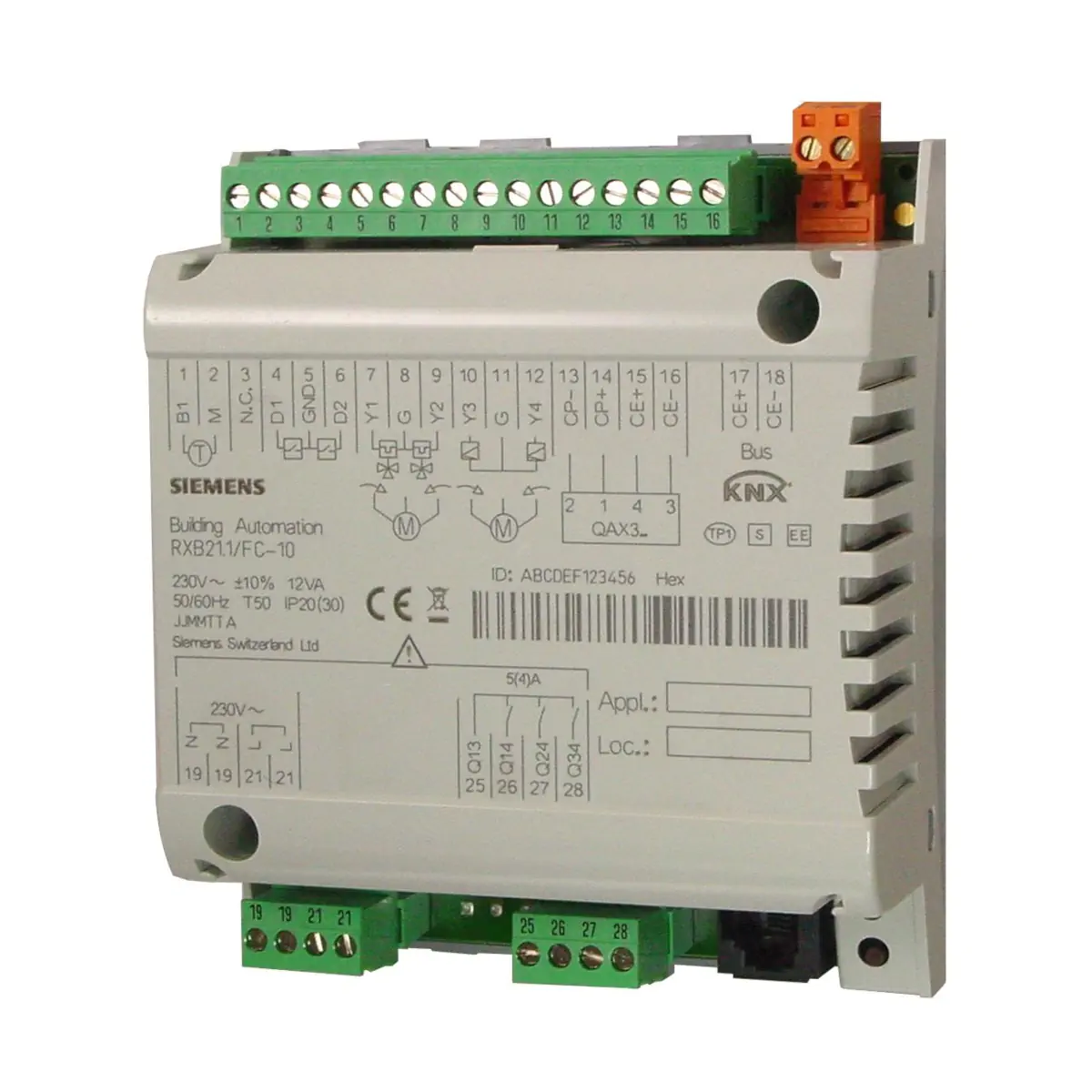

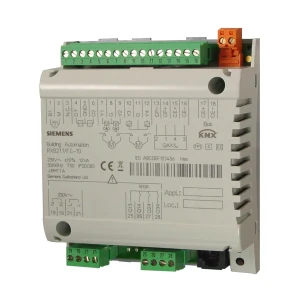

RXB21.1/FC-10 Regulator pomieszczeniowy: 4 aplikacje bez nagrzewnicy elektrycznej

RXB21.1/FC-10 to pomieszczeniowy regulator KNX firmy Siemens, przeznaczony do sterowania klimakonwektorami (fan-coilami) 2‑rurowymi i 4‑rurowymi w pojedynczych pomieszczeniach. Pracuje z algorytmem PI, komunikuje się przez magistralę KNX / EIB (tryb S-mode i LTE), realizuje automatyczne sterowanie wentylatorem 1…3‑biegowym oraz zaworami z siłownikami termicznymi 24 V AC, a także umożliwia integrację z systemami automatyki budynku DESIGO i Synco.

Najważniejsze cechy

• Producent: Siemens Building Technologies
• Model: RXB21.1/FC-10
• Typ urządzenia: regulator pomieszczeniowy KNX do klimakonwektorów
• Grupa aplikacji: FC-10 (dedykowana dla RXB21.1)
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach z klimakonwektorami 2‑ i 4‑rurowymi, z przełączaniem lub bez, z możliwością sterowania przepustnicą powietrza
• Algorytm regulacji: PI
• Komunikacja: magistrala KNX / EIB (TP-UART, tryb S‑mode i LTE), prąd magistrali 5 mA, prędkość 9,6 kb/s
• Interfejs do zadajnika: firmowy PPS2 (4,8 kb/s) do komunikacji z zadajnikiem pomieszczeniowym QAX3...
• Napięcie zasilania: 230 V AC ±10%, 50/60 Hz
• Pobór mocy (łącznie z urządzeniami obiektowymi): maks. 12 VA
• Wyjścia 24 V AC: 4 wyjścia triakowe Y1…Y4 (0,5 A każde) – ON/OFF, PWM lub 3‑stawne, łączne obciążenie maks. 9,5 VA
• Wyjścia przekaźnikowe: 3 wyjścia beznapięciowe Q14, Q24, Q34, 250 V AC, 5 A (4 A przy cos φ = 0,6), do sterowania wentylatorem 1…3‑biegowym
• Wejścia: 1 wejście temperatury B1 (czujnik LG‑Ni 1000) + 2 wejścia binarne D1, D2 dla styków beznapięciowych
• Integracja: z systemem DESIGO (przez interfejs PX/KNX) oraz z systemem Synco (przez interfejs OCI700)
• Parametryzacja i uruchomienie: oprogramowanie ETS3 Professional, Synco ACS lub zadajnik „HandyTool” (QAX34.3)
• Sygnalizacja i serwis: dioda serwisowa LED (zielona/czerwona/pomarańczowa) oraz przycisk programowania
• Montaż: na szynie DIN 35 mm (EN 50022‑35×7,5) lub na powierzchni (2 śruby)
• Stopień ochrony obudowy: IP30 przy montażu na ścianie z osłonami zacisków RXZ20.1; w innych przypadkach IP00
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h.
• Wymiary czoła (szablon montażowy): ok. 86,3 × 78 mm
• Masa: ok. 0,64 kg (bez opakowania)

Zastosowanie

Regulator RXB21.1/FC-10 jest zoptymalizowany do sterowania klimakonwektorami (fan‑coilami) w pojedynczych pomieszczeniach. W ramach grupy aplikacji FC‑10 dostępne są następujące gotowe aplikacje (wgrane fabrycznie, wybierane przy uruchomieniu):

• FNC02: system 2‑rurowy z przełączaniem (zmiana pomiędzy trybem grzania i chłodzenia)
• FNC04: system 4‑rurowy (oddzielne obiegi grzewczy i chłodniczy)
• FNC08: system 4‑rurowy z kaskadową regulacją temperatury powietrza w pomieszczeniu / nawiewanego
• FNC20: system 4‑rurowy ze sterowaniem pojedynczą przepustnicą powietrza

W danej chwili może być aktywna tylko jedna aplikacja. W zależności od wybranej aplikacji wykorzystywane są różne kombinacje wejść i wyjść regulatora; nieużyte wejścia/wyjścia mogą być udostępnione systemowi zarządzania automatyką budynku do rejestracji sygnałów lub sterowania innymi urządzeniami (włącz/wyłącz, impulsowo 24 V AC lub przez styki przekaźnikowe).

Regulator nie jest przeznaczony do procesów, w których czas reakcji < 1 s jest krytyczny.

Funkcje i działanie

Regulacja PI temperatury pomieszczenia

• Pomiar temperatury odbywa się przez wejście B1 z czujnikiem LG‑Ni 1000 w zakresie 0…50 °C.
• Algorytm PI zapewnia stabilną i dokładną regulację bez oscylacji, z możliwością pracy w systemach 2‑ i 4‑rurowych.
• Przy integracji z systemem DESIGO lub Synco dostępne są dodatkowe funkcje, takie jak harmonogramy czasowe i centralna korekta wartości zadanych.

Sterowanie klimakonwektorem i wentylatorem

• Wyjścia triakowe 24 V AC (Y1…Y4) sterują siłownikami termicznymi zaworów oraz 3‑stawnymi siłownikami zaworów lub przepustnic powietrza.
• Wyjścia mogą pracować w trybie ON/OFF, PWM (PDM – modulacja czasu trwania impulsu) lub 3‑stawnym, zależnie od wybranej aplikacji.
• Wyjścia przekaźnikowe Q14, Q24, Q34 służą do automatycznego sterowania wentylatorem 1…3‑biegowym.
• Każde wyjście przekaźnikowe ma styk NO o obciążalności do 250 V AC, 5 A (4 A dla obciążenia indukcyjnego, cos ϕ = 0,6).
• Wentylatorów nie wolno podłączać równolegle bez zastosowania dodatkowych przekaźników separujących lub podrzędnych regulatorów.
• Równoczesne obciążenie wyjść triakowych Y1…Y4 nie może przekroczyć 9,5 VA; dopuszczalne jest 9,5 VA dla sekwencji grzania i 9,5 VA dla sekwencji chłodzenia, ponieważ nie pracują jednocześnie.

Wejścia sygnałowe i czujniki

• Wejście B1: pomiar temperatury pomieszczenia (czujnik LG‑Ni 1000, 0,5 mA, rozdzielczość 0,1 K, błąd pomiaru maks. 0,5 K przy 25 °C bez przewodu).
• Wejścia D1, D2: dwa wejścia dla styków beznapięciowych (16 V DC, 5 mA), np. styk okienny, czujnik obecności, sygnał z klucza serwisowego itp.
• Czasy przełączeń wejść binarnych: min. 20 ms dla stanów ON i OFF.

Sygnalizacja LED i przycisk programowania

• Dioda serwisowa LED informuje o stanie urządzenia:
  • miganie na zielono – prawidłowa praca, regulator aktywny,
  • świecenie na czerwono – tryb adresowania (ETS/ACS) lub zgłoszony błąd,
  • miganie na przemian na pomarańczowo/zielono – pobieranie parametrów,
  • dioda zgaszona – brak zasilania, błąd lub dioda wyłączona programowo.
• Przycisk programowania służy do identyfikacji regulatora podczas uruchamiania i nadawania adresu KNX.

Wolne wejścia/wyjścia w systemie BMS

• Wejścia i wyjścia niewykorzystane przez wybraną aplikację można przeznaczyć do indywidualnych funkcji w systemie zarządzania budynkiem.
• Możliwe jest np. wykorzystanie wejść do rejestracji sygnałów cyfrowych, a wyjść do sterowania różnymi odbiornikami (włącz/wyłącz, impulsowo 24 V AC lub poprzez styki przekaźnikowe).
• Stan wejść oraz sterowanie wyjściami mogą być realizowane z poziomu systemu BMS.

Komunikacja i integracja KNX

• Regulator posiada izolowany elektrycznie interfejs KNX / EIB (TP‑UART) na zaciskach CE+ i CE‑.
• Współpracuje z:
  • interfejsem PX/KNX – integracja z systemem automatyki budynku DESIGO,
  • interfejsem OCI700 (USB‑KNX/EIB) – integracja i serwis w systemach Synco oraz uruchamianie z poziomu ETS/ACS,
  • innymi urządzeniami obiektowymi KNX / EIB (np. czujniki temperatury, moduły wejść/wyjść).
• Do komunikacji z zadajnikiem pomieszczeniowym wykorzystywany jest interfejs PPS2 (zaciski CP+ i CP‑).
• Regulator wyposażony jest w firmowe gniazdo narzędziowe RJ45, do którego można podłączyć:
  • narzędzia ETS3 Professional lub Synco ACS (przez odpowiedni interfejs KNX/EIB),
  • zadajnik „HandyTool” QAX34.3, służący także do parametryzacji regulatora.
• Gniazdo narzędziowe nie jest standardowym portem Ethernet – wymaga dedykowanego przewodu Siemens.

Wejścia/wyjścia i podłączenia

Wejścia

• B1 (wejście wartości mierzonej):
  • czujnik temperatury LG‑Ni 1000, zakres 0…50 °C,
  • prąd czujnika 0,5 mA, rozdzielczość 0,1 K, błąd maks. 0,5 K przy 25 °C (bez przewodu),
  • długość przewodu do czujnika: do 100 m.
• D1, D2 (wejścia binarne):
  • dla styków beznapięciowych, 16 V DC, 5 mA,
  • rezystancja przejścia styku maks. 100 Ω, rezystancja izolacji min. 50 kΩ,
  • długość przewodu: do 100 m przy średnicy ≥ 0,6 mm.

Wyjścia 24 V AC (triakowe Y1…Y4)

• Liczba wyjść: 4 (Y1, Y2, Y3, Y4)
• Napięcie: 24 V AC, sterowanie ON/OFF, PWM lub 3‑stawne
• Tolerancja napięcia: ±20% (może przekroczyć +20% przy obciążeniach < 2 VA)
• Maksymalny prąd na wyjście: 0,5 A
• Łączna obciążalność wyjść: maks. 9,5 VA (równocześnie na aktywnych wyjściach)
• Typowe zastosowania:
  • do 2 termicznych siłowników zaworów 24 V AC na sekwencję (np. STP72E 5 W),
  • do 2 siłowników 3‑stawnych (dwukablowych) zaworów lub przepustnic powietrza 24 V AC.
• Maksymalna długość przewodu: do 100 m, przekrój ≥ 1,5 mm².

Wyjścia przekaźnikowe 230 V AC

• Liczba wyjść: 3 (Q14, Q24, Q34, wspólne zasilanie na Q13)
• Typ: przekaźniki monostabilne, styki NO
• Napięcie przełączające: maks. 250 V AC (min. 19 V AC)
• Prąd nominalny: 5 A AC (obciążenie rezystancyjne) / 4 A AC (obciążenie indukcyjne, cos ϕ = 0,6)
• Prąd włączalny: maks. 20 A (czas połówkowy 200 ms)
• Minimalny prąd przełączający: 10 mA AC przy 29 V AC
• Typowe zastosowanie: sterowanie biegami wentylatora klimakonwektora (1…3 biegi)
• Dobór przekroju przewodów oraz zabezpieczeń należy wykonać zgodnie z lokalnymi przepisami (obwody muszą być zewnętrznie zabezpieczone bezpiecznikiem ≤ 10 A).

Podłączenia i okablowanie

• Wszystkie zaciski zasilające i sygnałowe wykonane są jako wtykowe zaciski śrubowe.
• Przewody do zacisków sygnałowych i zasilających 24 V AC: drut lub linka 0,25…2,5 mm² lub 2 × 1,5 mm².
• Zaciski magistrali KNX / EIB: 2 × maks. 1,0 mm² (np. YCYM 2×2×0,8).
• Magistrala KNX / EIB: do 500 m długości przewodu (zgodnie z wytycznymi KNX).
• Interfejs PPS2 do zadajnika pomieszczeniowego: do 115 m (4‑żyłowy przewód, skrętka, nieekranowany, A ≈ 0,75 mm²).
• Zaciski z obwodami 230 V AC są fizycznie odseparowane od zacisków niskonapięciowych; przewody 230 V AC należy prowadzić przez uchwyty kablowe i zabezpieczyć opaskami.

Dane techniczne

• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Pobór mocy (z urządzeniami obiektowymi): maks. 12 VA
• Bezpieczeństwo: wewnętrzny bezpiecznik termiczny transformatora (bez możliwości resetowania)
• Algorytm regulacji: PI
• Interfejs KNX / EIB: TP‑UART, izolowany elektrycznie, prąd magistrali 5 mA, prędkość 9,6 kb/s
• Interfejs PPS2: 4,8 kb/s (zad. pomieszczeniowy, HandyTool)
• Stopień ochrony: IP30 (z osłonami zacisków RXZ20.1 i montażem na ścianie, bez szyny DIN); w innych przypadkach IP00
• Klasa ochrony: do stosowania w systemach klasy I lub II
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h. (IEC 60721‑3‑3, klasa 3K5)
• Warunki transportu: –25…65 °C, wilgotność < 95% r.h. (IEC 60721‑3‑2, klasa 2K3)
• Normy bezpieczeństwa: EN 60730‑1, EN 60730‑2‑11
• EMC: EN 61000‑6‑2 (odporność), EN 61000‑6‑3 (emisja)
• Systemy domowe i budynkowe: EN 50090‑2‑2, zgodność z KNX potwierdzona certyfikacją
• Oznaczenie CE: zgodność z dyrektywami EMC 89/336/EEC oraz niskonapięciową 73/23/EEC
• Masa: ok. 0,640 kg (bez opakowania), ok. 0,670 kg (z opakowaniem)

Montaż

• Położenie montażowe: dowolne.
• Montaż na szynie DIN: zatrzaskowo na szynie EN 50022‑35×7,5; zdjęcie za pomocą wkrętaka.
• Montaż na powierzchni: dwa otwory montażowe w podstawie obudowy; zalecane śruby o średnicy ≤ 3,5 mm i długości ≥ 38 mm; maksymalny moment dokręcania 1,5 Nm.
• Po zamontowaniu regulator nie powinien być swobodnie dostępny – należy go instalować w szafce lub za pokrywą otwieraną wyłącznie za pomocą narzędzia lub klucza.
• Należy zapewnić odpowiednią cyrkulację powietrza do odprowadzania ciepła wydzielanego podczas pracy oraz wygodny dostęp serwisowy.
• Przed podłączaniem lub odłączaniem zacisków, do których doprowadzone jest napięcie 230 V AC, zasilanie musi być odłączone.

Wyposażenie dodatkowe

• RXZ20.1 – osłony zacisków: opcjonalne osłony chroniące zaciski połączeniowe przed przypadkowym dotknięciem i zabrudzeniem; umożliwiają utrzymanie stopnia ochrony IP30, dioda LED pozostaje widoczna, a przycisk programowania dostępny przy użyciu ostrego narzędzia.

Podsumowanie

Siemens RXB21.1/FC-10 to zaawansowany regulator pomieszczeniowy KNX do klimakonwektorów 2‑ i 4‑rurowych, łączący regulację PI, elastyczne wejścia/wyjścia 24 V AC i 230 V AC, integrację z systemami DESIGO i Synco oraz wygodne uruchamianie z użyciem ETS3, Synco ACS lub „HandyTool”. Cztery wyjścia triakowe 24 V AC, trzy wyjścia przekaźnikowe do wentylatora 3‑biegowego, komunikacja KNX / EIB i możliwość wykorzystania wolnych I/O w systemie BMS sprawiają, że jest to kompletne rozwiązanie do precyzyjnej i energooszczędnej regulacji klimakonwektorów w nowoczesnych instalacjach HVAC.
