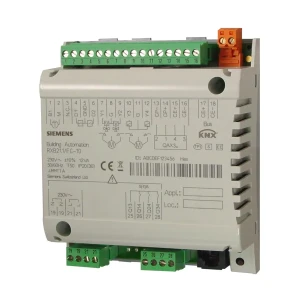

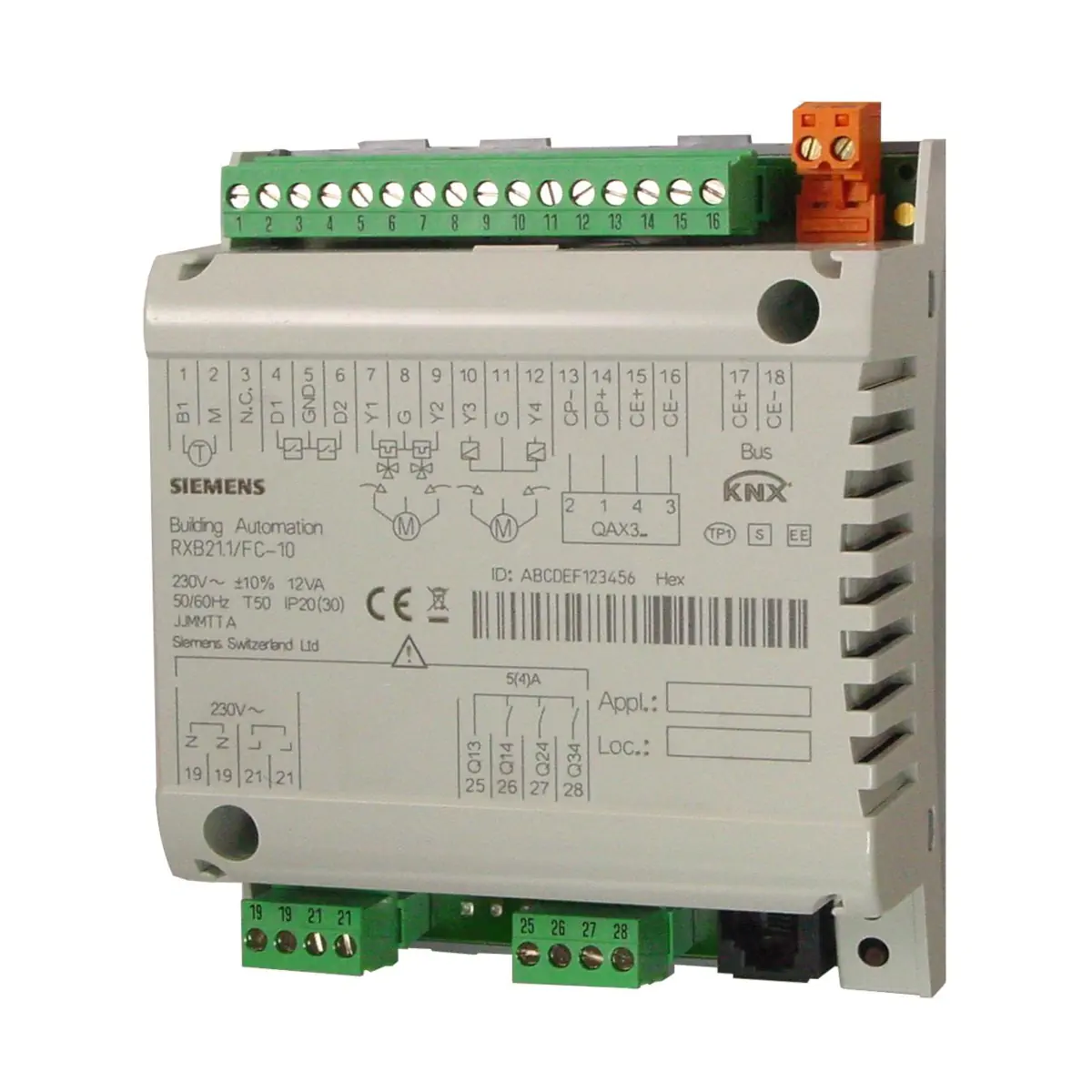

RXB21.1/FC-11 Regulator pomieszczeniowy: 3 aplikacje bez nagrzewnicy elektrycznej

RXB21.1/FC-11 to programowalny regulator pomieszczeniowy KNX firmy Siemens, przeznaczony do regulacji temperatury w pojedynczych pomieszczeniach wyposażonych w klimakonwektory 2‑rurowe lub 4‑rurowe (grupa aplikacji FC-11). Urządzenie współpracuje z magistralą Konnex KNX / EIB (tryb S-mode i LTE), posiada regulację PI, wbudowane wejścia/wyjścia do sterowania siłownikami 24 V AC oraz wentylatorem 1…3‑biegowym, a także umożliwia integrację z systemami automatyki budynkowej DESIGO i Synco.

Najważniejsze cechy

• Producent: Siemens
• Model: RXB21.1/FC-11
• Seria: regulatory pomieszczeniowe RXB
• Typ urządzenia: regulator pomiesściowy KNX / EIB do klimakonwektorów
• Grupa aplikacji: FC-11 (FNC10, FNC12, FNC18)
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach z klimakonwektorami 2‑rurowymi lub 4‑rurowymi, z funkcją przełączania lub bez
• Algorytm regulacji: PI
• Komunikacja: magistrala Konnex KNX / EIB, tryb S-mode i LTE
• Integracja systemowa: DESIGO (przez interfejs PX/KNX), Synco (przez OCI700), inne urządzenia zgodne z KNX / EIB
• Napięcie zasilania: 230 V AC ±10%, 50/60 Hz
• Maks. pobór mocy (z urządzeniami obiektowymi): 12 VA
• Wyjścia triakowe 24 V AC: 4 × 24 V AC, 0,5 A (Y1…Y4), sterowanie ON/OFF, PWM (PDM) lub 3‑stawne, łączne obciążenie do 9,5 VA
• Wyjścia przekaźnikowe: 3 × styk N/O, beznapięciowe, do 250 V AC, 5 A (4 A) – do sterowania wentylatorem 1…3‑biegowym lub innymi obciążeniami
• Wejścia sygnałowe: 2 × wejście binarne D1, D2 dla styków beznapięciowych (np. styk okna, czujnik obecności)
• Wejście wartości mierzonej: 1 × B1 dla czujnika temperatury LG-Ni 1000, zakres 0…50 °C
• Interfejs do zadajnika: firmowy interfejs PPS2 do podłączenia jednego zadajnika pomieszczeniowego serii QAX3…
• Gniazdo narzędziowe: RJ45 (firmowe) do podłączenia narzędzi ETS3 Professional, Synco ACS lub „HandyTool” (QAX34.3)
• Regulacja siłowników: sterowanie termicznymi siłownikami zaworów 24 V AC (PDM) oraz 3‑stawne sterowanie siłownikami zaworów i przepustnic powietrza
• Styki beznapięciowe: możliwość sterowania wentylatorami i nagrzewnicami elektrycznymi (w granicach dopuszczalnej obciążalności przekaźników)
• Uruchamianie i parametryzacja: za pomocą ETS3 Professional, Synco ACS lub „HandyTool” (QAX34.3)
• Stopień ochrony obudowy: IP30 (z osłonami zacisków i montażem na ścianie, bez szyny DIN), IP00 w pozostałych przypadkach
• Klasa ochrony: do stosowania w systemach klasy I lub II
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h.
• Wymiary (bez osłon zacisków): ok. 133,2 × 86,3 × 62 mm (szer. × wys. × gł.)
• Wymiary (z osłonami zacisków): szerokość ok. 167 mm
• Masa: ok. 0,64 kg (bez opakowania)

Zastosowanie

RXB21.1/FC-11 jest zoptymalizowany do zastosowań z klimakonwektorami w pojedynczych pomieszczeniach. Przystosowany jest do systemów 2‑rurowych i 4‑rurowych, z funkcją przełączania obiegu lub bez, a odpowiednia aplikacja jest wybierana programowo podczas uruchomienia.

W ramach grupy aplikacji FC-11 dostępne są następujące warianty:

• FNC10: system 2‑rurowy z przełączaniem i przepustnicą powietrza zewnętrznego
• FNC12: system 4‑rurowy z przepustnicą powietrza zewnętrznego
• FNC18: system 2‑rurowy z przełączaniem i grzejnikiem

Regulator obsługuje automatyczne sterowanie wentylatorem 1…3‑biegowym oraz elementami wykonawczymi instalacji (zawory, przepustnice, grzejnik) na podstawie sygnału temperatury w pomieszczeniu i sygnałów binarnych (np. styk okna, czujnik obecności).

Funkcje i działanie

Aplikacje FC-11 i konfiguracja

• Regulator dostarczany jest ze stałym zestawem aplikacji; jedna aplikacja z grupy FC‑11 (FNC10, FNC12 lub FNC18) jest wybierana i aktywowana podczas uruchomienia za pomocą ETS3 Professional, Synco ACS lub „HandyTool”.
• Wyboru aplikacji oraz parametrów dokonuje się programowo; część wejść/wyjść może pozostać niewykorzystana w zależności od wybranej aplikacji.
• Wolne wejścia/wyjścia mogą być użyte przez system zarządzania automatyką budynku, np. do rejestracji sygnałów cyfrowych lub sterowania innymi urządzeniami (załącz/wyłącz lub impulsowo 24 V AC / stykami beznapięciowymi).

Regulacja PI i sterowanie siłownikami

• Regulator pracuje z algorytmem PI dostosowanym do regulacji klimakonwektorów w pomieszczeniach.
• Wyjścia triakowe 24 V AC (Y1…Y4) umożliwiają:
  • sterowanie termicznymi siłownikami zaworów sygnałem PDM (Pulse Duration Modulation),
  • 3‑stawne sterowanie siłownikiem zaworu 24 V AC,
  • 3‑stawne sterowanie siłownikiem przepustnicy powietrza.
• Zgodnie z zestawieniem typów, RXB21.1 umożliwia sterowanie dwoma termicznymi siłownikami zaworów lub dwoma siłownikami 3‑stawnymi.
• Maksymalne równoczesne obciążenie wyjść triakowych wynosi 9,5 VA (np. dwa siłowniki termiczne STP72E na sekwencję grzania i chłodzenia plus siłownik przepustnicy 4,5 VA); sekwencje grzania i chłodzenia nie pracują równocześnie.
• Przy małych obciążeniach (< 2 VA) tolerancja napięcia wyjściowego 24 V AC może przekraczać +20%.
• Regulator nie jest przeznaczony do procesów o krytycznych czasach reakcji < 1 s.

Sterowanie wentylatorem i obciążeniami 230 V AC

• Trzy beznapięciowe wyjścia przekaźnikowe (Q14, Q24, Q34) służą do sterowania wentylatorem 3‑biegowym lub innymi obciążeniami w granicach dopuszczalnej obciążalności.
• Każdy przekaźnik:
  • maks. 250 V AC,
  • 5 A (obciążenie rezystancyjne) / 4 A (cos φ = 0,6),
  • prąd załączalny do 20 A (czas połówkowy 200 ms).
• Wyjścia przekaźnikowe mają wspólne zasilanie (zacisk Q13).
• Przewidziane są do przełączania wentylatorów oraz innych obciążeń rezystancyjnych / indukcyjnych, w tym nagrzewnic elektrycznych, zgodnie z danymi technicznymi.
• Wentylatorów nie wolno podłączać równolegle bez zastosowania dodatkowych przekaźników separujących.
• Obwody 230 V AC muszą być zewnętrznie zabezpieczone bezpiecznikami ≤ 10 A; urządzenie nie zawiera wewnętrznych bezpieczników wymiennych.

Wejścia pomiarowe i sygnałowe

• Wejście B1: dla czujnika temperatury LG-Ni 1000, zakres pomiarowy 0…50 °C, prąd czujnika 0,5 mA, rozdzielczość 0,1 K, błąd pomiaru przy 25 °C (bez przewodu) maks. 0,5 K.
• Dwa wejścia binarne D1, D2 dla styków beznapięciowych (np. styk okna, czujnik obecności itd.):
  • napięcie styku: 16 V DC,
  • prąd styku: 5 mA DC,
  • rezystancja przejścia styku: maks. 100 Ω,
  • rezystancja izolacji styku: min. 50 kΩ,
  • czas przełączenia: min. 20 ms ON / 20 ms OFF.

Komunikacja KNX / EIB i integracja systemowa

• Wbudowany interfejs KNX / EIB (izolowany elektrycznie, nadajnik TP-UART) umożliwia komunikację z:
  • interfejsem PX/KNX do systemu DESIGO,
  • interfejsem OCI700 do systemu Synco,
  • innymi regulatorami DESIGO RXB,
  • zgodnymi urządzeniami obiektowymi KNX / EIB (np. czujniki temperatury).
• Prędkość transmisji KNX / EIB: 9,6 kb/s.
• Prąd magistrali: 5 mA.
• Regulator jest zgodny z KNX, zgodność z magistralą Konnex jest certyfikowana.
• Możliwa jest integracja z systemem zarządzania automatyką budynku, w tym wykorzystanie wolnych wejść/wyjść jako zdalnych I/O (odczyt stanów, sterowanie wyjściami z poziomu BMS).

Zadajnik pomieszczeniowy i narzędzia serwisowe

• Do złącza PPS2 można podłączyć jeden zadajnik pomieszczeniowy serii QAX3… (np. QAX34.3 z funkcją „HandyTool”).
• Interfejs PPS2 pracuje z prędkością 4,8 kb/s.
• Gniazdo narzędziowe RJ45 (firmowe) umożliwia podłączenie narzędzi:
  • ETS3 Professional lub Synco ACS (przez interfejs RS232‑KNX / EIB lub OCI700 USB‑KNX / EIB),
  • „HandyTool” QAX34.3 bezpośrednio do regulatora lub zadajnika pomieszczeniowego.
• Szczególne gniazdo firmowe wymaga zastosowania przewodu łączeniowego Siemens (np. PXA‑C1); nie jest przeznaczone do podłączania do sieci Ethernet.
• Dostępny jest tryb testowy (ETS3 / „HandyTool”), umożliwiający sterowanie wyjściami i sprawdzanie stanów wejść dwustanowych.

Sygnalizacja i diagnostyka

• Regulator wyposażony jest w diodę serwisową LED, sygnalizującą stan pracy:
  • miganie na zielono – praca prawidłowa,
  • światło ciągłe czerwone – tryb adresowania (ACS / ETS) lub błąd,
  • miganie na pomarańczowo / zielono – pobieranie parametrów,
  • zgaszona – brak zasilania, błąd lub LED wyłączona programowo.
• Krótko po załączeniu zasilania LED może przyjmować inne wzorce (ok. 5 s) w trakcie uruchamiania lub w przypadku błędu.
• Przycisk programowania służy do identyfikacji urządzenia podczas uruchomienia; jego naciśnięcie powoduje zaświecenie czerwonej diody LED, a narzędzie programowe nadaje nowy adres sprzętowy.

Podłączenie elektryczne i okablowanie

• Wszystkie zaciski wykonane są jako wtykowe zaciski śrubowe.
• Zaciski dla 230 V AC (zasilanie, wyjścia przekaźnikowe) są fizycznie odseparowane od zacisków sygnałowych.
• Przekroje przewodów (zaciski sygnałowe i zasilające):
  • drut lub linka: 0,25…2,5 mm² lub 2 × 1,5 mm².
• Przekroje przewodów dla magistrali KNX / EIB:
  • drut lub linka: 2 × maks. 1,0 mm², np. YCYM 2×2×0,8.
• Dopuszczalne długości przewodów:
  • wejścia D1, D2: do 100 m (średnica ≥ 0,6 mm),
  • wejście B1: do 100 m,
  • wyjścia triakowe Y1…Y4: do 100 m przy przekroju A ≥ 1,5 mm²,
  • interfejs do zadajnika pomieszczeniowego PPS2: do 115 m przy 0,75 mm² (4‑żyłowa skrętka, nieekranowana),
  • magistrala KNX / EIB: do 500 m (zgodnie z wytycznymi KNX),
  • przewód do podłączenia narzędzia serwisowego: do 3 m.
• Przewody zasilające 230 V AC podłączone do zacisków 19…28 muszą być zabezpieczone opaskami w uchwytach kablowych podstawy obudowy.
• Przed podłączaniem lub odłączaniem zacisków, do których doprowadzone jest napięcie 230 V AC, należy odłączyć zasilanie.

Dane techniczne

• Zasilanie: 230 V AC ±10 %, 50/60 Hz
• Pobór mocy (z obciążeniami): maks. 12 VA
• Zabezpieczenie wewnętrzne: bezpiecznik termiczny w transformatorze (bez możliwości resetowania)
• Algorytm regulacji: PI
• Wejścia binarne D1, D2: 2 × dla styków beznapięciowych, 16 V DC, 5 mA DC, R_przejścia ≤ 100 Ω, R_izolacji ≥ 50 kΩ
• Wejście B1: czujnik LG‑Ni 1000, 0…50 °C, prąd 0,5 mA, rozdzielczość 0,1 K, błąd pomiarowy maks. 0,5 K (25 °C, bez przewodu)
• Wyjścia triakowe 24 V AC: 4 (Y1…Y4), 24 V AC, ON/OFF, PWM (PDM) lub 3‑stawne, prąd maks. 0,5 A, łączne obciążenie maks. 9,5 VA
• Wyjścia przekaźnikowe: 3 (Q14, Q24, Q34), styki N/O, 250 V AC, 5 A (obciążenie rezystancyjne) / 4 A (cos φ = 0,6), prąd załączalny maks. 20 A (200 ms)
• Interfejs do zadajnika: PPS2, 4,8 kb/s, 1 zadajnik pomieszczeniowy QAX3… na regulator
• Magistrala KNX / EIB: interfejs TP‑UART, prędkość 9,6 kb/s, prąd magistrali 5 mA
• Stopień ochrony: IP30 (z osłonami zacisków, montaż na ścianie bez szyny DIN), IP00 w innych przypadkach
• Klasa ochrony: do stosowania w systemach klasy I lub II
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h., klasa 3K5 wg IEC 60721‑3‑3
• Warunki transportu: –25…65 °C, wilgotność < 95% r.h., klasa 2K3 wg IEC 60721‑3‑2
• Normy bezpieczeństwa: EN 60730‑1, EN 60730‑2‑11
• EMC: EN 61000‑6‑2 (odporność), EN 61000‑6‑3 (emisja)
• Systemy domowe i budynkowe: EN 50090‑2‑2 (HBES)
• Oznaczenie CE: zgodność z dyrektywą EMC 89/336/EEC i dyrektywą niskonapięciową 73/23/EEC
• Wymiary (bez osłon zacisków): ok. 133,2 × 86,3 × 62 mm
• Wymiary (z osłonami zacisków): szerokość ok. 167 mm
• Masa: ok. 0,64 kg (bez opakowania), ok. 0,67 kg (z opakowaniem)

Montaż

• Regulator może być montowany:
  • na szynie DIN EN 50022‑35×7,5 (mocowanie zatrzaskowe),
  • do płaskiej powierzchni za pomocą dwóch śrub (średnica maks. 3,5 mm, długość min. 38 mm).
• Maksymalny moment dokręcania śrub mocujących: 1,5 Nm.
• Po zamontowaniu regulator nie powinien być swobodnie dostępny; należy instalować go w szafce lub za pokrywą zdejmowaną wyłącznie przy użyciu narzędzia lub klucza.
• Należy zapewnić odpowiednią cyrkulację powietrza w celu odprowadzenia ciepła wydzielanego podczas pracy oraz łatwy dostęp serwisowy.
• Dostępne są opcjonalne osłony zacisków RXZ20.1, chroniące zaciski połączeniowe przed dotykiem i zabrudzeniem; po ich założeniu dioda LED i przycisk programowania pozostają dostępne (przez otwór serwisowy).

Podsumowanie

Siemens RXB21.1/FC-11 to regulator pomieszczeniowy KNX / EIB z regulacją PI, przeznaczony do klimakonwektorów w systemach 2‑ i 4‑rurowych (grupa aplikacji FC‑11). Cztery wyjścia triakowe 24 V AC, trzy beznapięciowe wyjścia przekaźnikowe do sterowania wentylatorem 1…3‑biegowym, wejście dla czujnika LG‑Ni 1000 oraz dwa wejścia binarne, w połączeniu z interfejsem KNX i PPS2, umożliwiają elastyczne sterowanie instalacją HVAC i pełną integrację z systemami DESIGO, Synco oraz innymi instalacjami opartymi na magistrali KNX / EIB.
