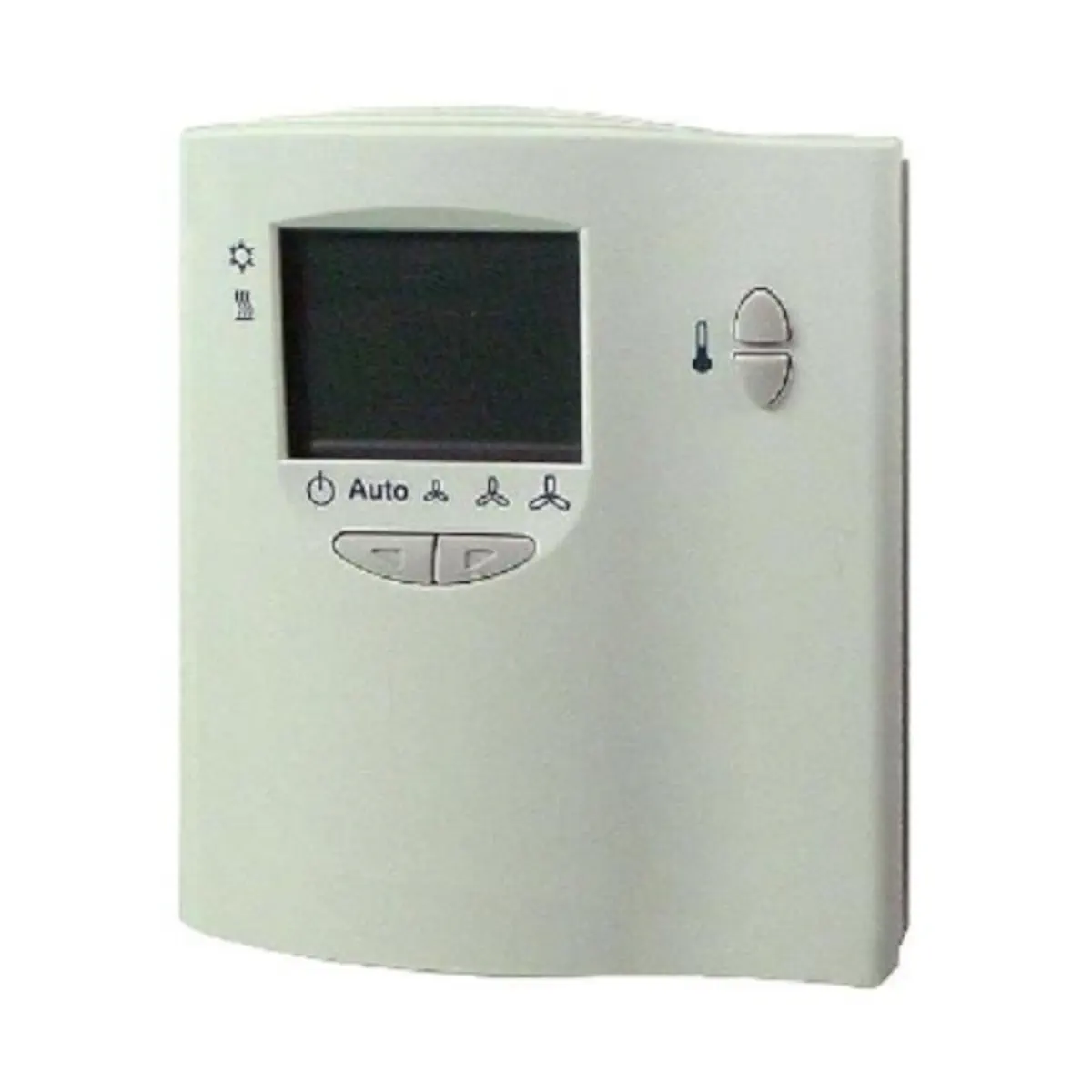

QAX34.3 Pomiar temperatury w pomieszczeniu, zadajnik temperatury, przełącznik trybu pracy i prędkości wentylatora klimakonwektora (do 3 biegów), wyświetlacz (temperatura i stan pracy), interfejs PPS2, możliwość parametryzacji RXB../RXL..

QAX34.3 to zadajnik pomieszczeniowy Siemens z serii Desigo RX, wyposażony w interfejs PPS2 do współpracy z regulatorami i sterownikami posiadającymi ten interfejs. Urządzenie mierzy temperaturę w pomieszczeniu, umożliwia korektę wartości zadanej, wybór trybu pracy ( / Auto) oraz – zależnie od konfiguracji sterownika – ręczne sterowanie wentylatorem w aplikacjach klimakonwektorowych (do 3 biegów). Czytelny wyświetlacz LCD prezentuje m.in. temperaturę, tryb pracy, sekwencję grzanie/chłodzenie oraz komunikaty diagnostyczne.

Najważniejsze cechy

• Producent: Siemens
• Model: QAX34.3
• Typ: zadajnik pomieszczeniowy z interfejsem PPS2
• Funkcja podstawowa: pomiar temperatury w pomieszczeniu i obsługa regulatora pokojowego
• Wyświetlacz: LCD (temperatura, nastawa, tryb pracy, prędkość wentylatora, sekwencja, błędy)
• Regulacja nastawy: przyciski +/– (krok 0,5 K lub 1,0 °F – jednostka zależna od sterownika)
• Tryby i wentylator: przycisk wyboru trybu pracy ( / Auto) oraz możliwość ręcznego wyboru prędkości wentylatora (do 3 biegów – zależnie od sterownika)
• Zasilanie: z podłączonego sterownika przez PPS2 (SELV)
• Montaż: podtynkowy (standard), natynkowy z akcesorium ARG70.2

Zastosowanie i kompatybilność

Zadajnik QAX34.3 jest przeznaczony do pomieszczeń sterowanych przez system indywidualnej regulacji, gdzie pełni rolę czujnika temperatury oraz panelu obsługi regulatora. Może współpracować z:

• urządzeniami z serii RXC, RXB, RXL i RXA (PPS2),
• sterownikami Desigo PX,
• innymi urządzeniami wyposażonymi w interfejs PPS2.

• Uwaga instalacyjna: do regulatora pokojowego RX... można podłączyć tylko jeden zadajnik.
• Adres PPS2: w QAX34.3 adres jest na stałe ustawiony na 1 i nie można go zmienić.

Obsługa i wskazania LCD

• Podgląd temperatury: temperatura pomieszczenia w °C (rozdzielczość 0,5 °C) lub w °F (rozdzielczość 1,0 °F) – zależnie od sterownika.
• Zmiana nastawy: po pierwszym naciśnięciu przycisku wyświetlacz przełącza się z temperatury na wartość zadaną; kolejne naciśnięcia zmieniają nastawę.
• Tryb pracy i wentylator: aktywny tryb pracy lub ręcznie wybrana prędkość wentylatora jest wskazywana paskiem nad odpowiednim symbolem.
• Sekwencja: wskazanie aktywnej sekwencji grzanie/chłodzenie (brak znacznika może oznaczać pracę w martwej strefie).
• Diagnostyka: wyświetlanie rodzaju błędu (np. brak komunikacji, przekroczenie zakresu czujnika).

Interfejs PPS2 i okablowanie

• Interfejs: PPS2 (punkt–punkt, V2)
• Szybkość transmisji: 4,8 kbps
• Poziomy logiczne sygnału: 0 < 5 V, 1 > 7 V
• Typ przewodu: 2-żyłowa skrętka, nieekranowana
• Zaciski: śrubowe, dla przewodów litych lub linkowych 0,8…2,5 mm²

Zaciski przyłączeniowe

• CP+ (1): zasilanie urządzenia + dane PPS2 (pozytywna)
• CP– (2): zasilanie urządzenia + dane PPS2 (negatywna)

Dane techniczne

• Zasilanie (z PPS2): DC 12…15 V (SELV)
• Pobór mocy (z kontrolera): maks. 0,10 VA
• Czujnik temperatury: NTC (czujnik rezystancyjny)
• Zakres pomiarowy: 0…40 °C
• Czas odpowiedzi: ≤ 10 min
• Dokładność pomiaru (5…30 °C): ± 1,0 K
• Dokładność pomiaru (25 °C): ± 0,5 K
• Korekta wartości zadanej: maks. ± 10 K (ustawienie bazowe ± 3 K; zakres określany przez sterownik)
• Dokładność korekty (w całym zakresie): 10%
• Stopień ochrony obudowy: IP30
• Klasa ochrony: III (EN 60730-1)
• Warunki pracy: 0…50 °C, < 85% r.h.
• Transport: -25…70 °C, < 95% r.h.
• Kolor (płyta czołowa): NCS S 0502-G (≈ RAL 9003 biały)
• Kolor (podstawa/płyta montażowa/przyciski): RAL 7035 (jasnoszary)
• Masa: 0,119 kg

Montaż

• Montaż standardowy: w puszce podtynkowej (wejście kablowe od tyłu).
• Montaż natynkowy: możliwy z wejściem kabla na górze lub na dole po zastosowaniu akcesorium ARG70.2.
• Zalecenia: nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani w pobliżu źródeł ciepła; unikać bezpośredniego słońca i przeciągów.
• Uwaga: rura/przepust kablowy powinien być uszczelniony od strony urządzenia, aby uniknąć wpływu ruchu powietrza na pomiar temperatury.

Wymiary

• Szerokość: 96 mm
• Wysokość: 119 mm
• Głębokość: 23,8 mm

Podsumowanie

Siemens QAX34.3 to uniwersalny zadajnik pomieszczeniowy PPS2 do systemów Desigo, łączący pomiar temperatury i wygodną obsługę trybu pracy oraz nastawy, a w aplikacjach klimakonwektorowych także ręczne sterowanie wentylatorem (do 3 biegów – zależnie od sterownika). Zasilanie z magistrali PPS2 (SELV), montaż podtynkowy oraz czytelny wyświetlacz LCD sprawiają, że jest to praktyczny element sterowania strefowego w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie spełnia wymagania klasy ochrony III zgodnie z EN 60730-1.
• Urządzenie jest zasilane napięciem DC 12...15 V (SELV) wyłącznie z podłączonego sterownika poprzez interfejs PPS2.
• Montaż i instalację należy wykonywać zgodnie z lokalnymi przepisami instalacyjnymi oraz dokumentacją producenta.
• Urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do AC 230 V. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia.
• Do regulatora pokojowego RX można podłączyć tylko jeden zadajnik QAX34.3.
• Urządzenie należy podłączać do regulatora pokojowego za pomocą dwużyłowej skrętki, zgodnie ze schematem połączeń producenta.
• Urządzenie nadaje się do montażu natynkowego lub w puszce podtynkowej. Do montażu natynkowego z wejściem kabla na górze lub na dole wymagane jest wyposażenie dodatkowe ARG70.2.
• Nie montować urządzenia we wnękach, półkach, za zasłonami lub drzwiami ani w pobliżu bezpośrednich źródeł ciepła.
• Unikać bezpośredniego nasłonecznienia oraz przeciągów, ponieważ mogą wpływać na poprawność pomiaru temperatury.
• Przepust lub rura instalacyjna musi być uszczelniona od strony urządzenia, ponieważ ruch powietrza w przewodzie może zakłócać odczyt czujnika.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy 0...50°C, wilgotność poniżej 85% RH.
• Stopień ochrony obudowy wynosi IP30 zgodnie z EN 60529. Produkt jest przeznaczony do stosowania wewnątrz budynków.
• W przypadku komunikatów błędów na wyświetlaczu LCD należy sprawdzić połączenie ze sterownikiem oraz warunki pracy urządzenia zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z dyrektywą 2012/19/UE (WEEE) oraz lokalnymi przepisami.

Pliki do pobrania:
QAX34.3 Karta katalogowa
