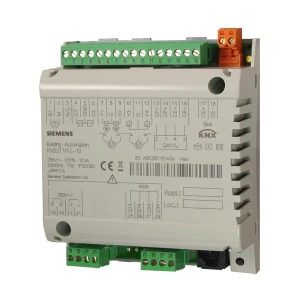

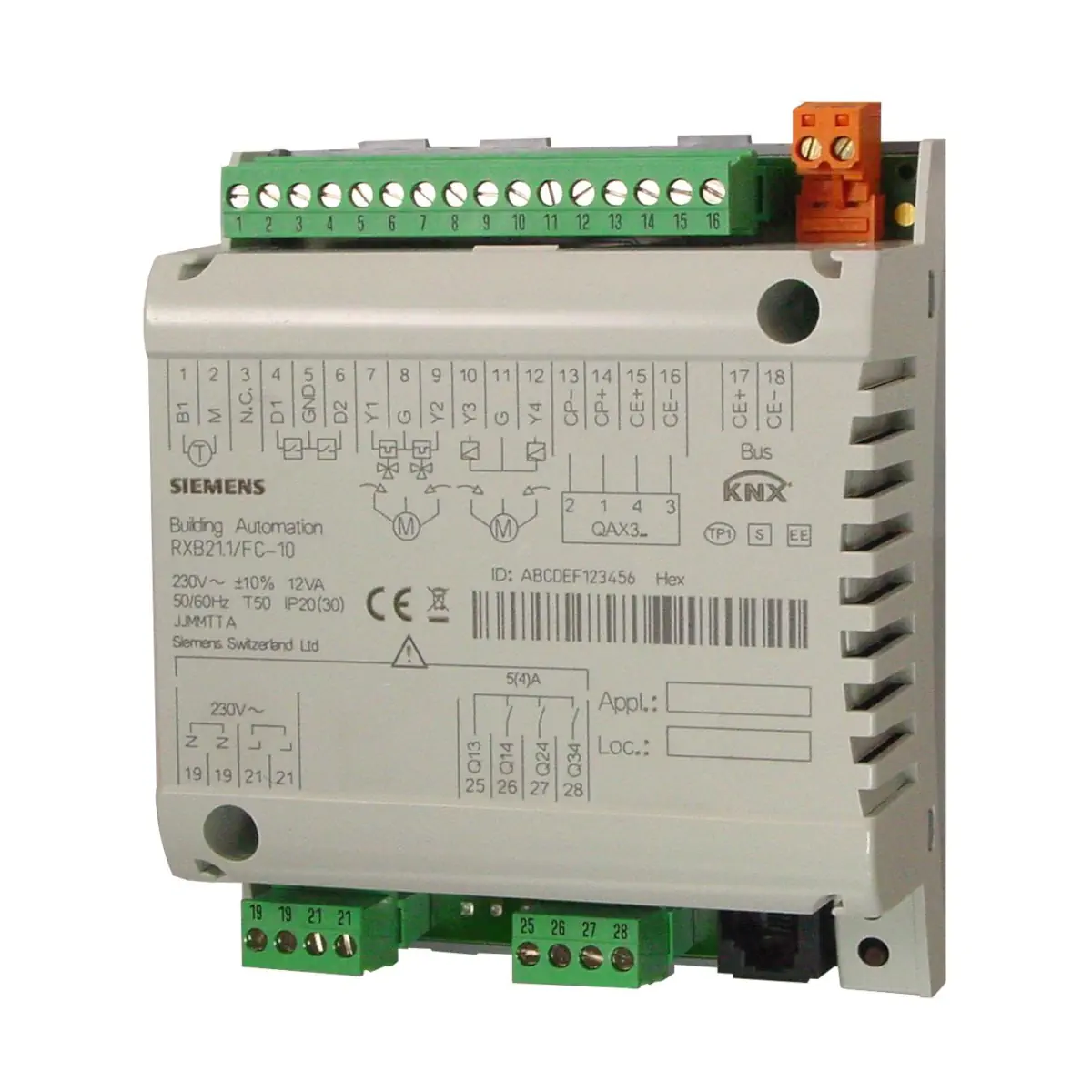

RXB24.1/CC-02 Regulator pomieszczeniowy: 3 aplikacje do stropów chłodzących i grzejników

RXB24.1/CC-02 to elektroniczny regulator pomieszczeniowy KNX / EIB firmy Siemens, przeznaczony do indywidualnej regulacji temperatury w pomieszczeniach ze stropami chłodzącymi i grzejnikami. Wersja CC-02 dostarczana jest z gotowym zestawem aplikacji (CLC / RAD), wykorzystuje algorytm PI oraz komunikację po magistrali Konnex KNX (tryb S-mode i LTE), umożliwiając integrację z systemami DESIGO i Synco. Regulator zasilany jest z sieci AC 230 V i posiada wyjścia triakowe 24 V AC do sterowania siłownikami zaworów.

Najważniejsze cechy

• Producent: Siemens
• Model: RXB24.1/CC-02
• Typ urządzenia: elektroniczny regulator pomieszczeniowy KNX / EIB
• Grupa aplikacji: CC-02 (aplikacje CLC01, CLC02, RAD01)
• Zastosowanie: indywidualna regulacja temperatury w pomieszczeniach ze stropami chłodzącymi i grzejnikami
• Algorytm regulacji: PI
• Komunikacja: magistrala KNX / EIB (Konnex, tryb S-mode i LTE), interfejs PPS2 do zadajnika pomieszczeniowego
• Napięcie robocze: AC 230 V ±10%, 50/60 Hz
• Wyjścia sterujące: 4 wyjścia triakowe 24 V AC (Y1…Y4), 0,5 A każde, tryb ON/OFF, PWM (PDM) lub 3‑stawny
• Maksymalne łączne obciążenie wyjść: do 9,5 VA (np. 2 termiczne siłowniki zaworów 24 V AC na sekwencję grzania i 2 na sekwencję chłodzenia)
• Obsługiwane wykonania siłowników: termiczne siłowniki zaworów 24 V AC (sterowanie PDM) oraz siłowniki zaworów 24 V AC z wejściem 3‑stawnym
• Wejścia pomiarowo‑sygnałowe: 1 × wejście dla czujnika temperatury LG‑Ni 1000 (B1), 2 × wejścia binarne dla styków beznapięciowych (D1, D2)
• Integracja systemowa: DESIGO (przez interfejs PX KNX), system Synco (przez interfejs OCI700 KNX / USB)
• Uruchamianie: narzędzia ETS3 Professional, Synco ACS lub funkcja „HandyTool” w zadajniku pomieszczeniowym
• Sygnalizacja i serwis: dioda serwisowa LED, przycisk programowania, firmowe gniazdo narzędziowe RJ45
• Zaciski podłączeniowe: wtykowe zaciski śrubowe; oddzielone strefy zacisków niskonapięciowych i 230 V AC
• Stopień ochrony obudowy: IP30 (przy montażu na ścianie z osłonami zacisków), IP00 dla innych sposobów montażu
• Klasa ochrony: do zastosowania w systemach klasy I lub II
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (klasa 3K5 wg IEC 60721-3-3)
• Waga: ok. 0,61 kg (bez opakowania)

Zastosowanie

Regulator RXB24.1/CC-02 jest zoptymalizowany do sterowania instalacjami stropów chłodzących i grzejników w pojedynczych pomieszczeniach. Odpowiednia aplikacja jest wybierana i aktywowana podczas uruchamiania przy pomocy jednego z narzędzi (ETS3 Professional, Synco ACS lub „HandyTool”).

Dostępne aplikacje w grupie CC-02:

• CLC01: strop chłodzący z monitorowaniem punktu rosy
• CLC02: strop chłodzący z monitorowaniem punktu rosy oraz grzejnik z kompensacją przeciągów
• RAD01: grzejnik bez kompensacji przeciągów

Jednocześnie może być aktywna tylko jedna aplikacja. Regulator nie jest przeznaczony do procesów, w których wymagany jest czas reakcji krótszy niż 1 s.

Niektóre aplikacje nie wykorzystują wszystkich wejść i wyjść – wolne I/O mogą być następnie użyte w systemie zarządzania automatyką budynku (np. do rejestracji sygnałów dwustanowych lub sterowania urządzeniami w trybie włącz/wyłącz, impulsowym 24 V AC lub poprzez styki beznapięciowe).

Funkcje i działanie

Regulacja PI i sterowanie siłownikami

• Regulacja temperatury w oparciu o algorytm PI zapewnia stabilną pracę i komfort cieplny w pomieszczeniu.
• Wyjścia triakowe 24 V AC (Y1…Y4) umożliwiają:
  • sterowanie termicznymi siłownikami zaworów sygnałem 24 V AC w trybie PDM (Pulse Duration Modulation),
  • sterowanie siłownikami zaworów 24 V AC w trybie 3‑stawnym.
• Zgodnie z danymi katalogowymi typ RXB24.1 jest przeznaczony do sterowania maks. 2 termicznych siłowników zaworów lub 2 siłowników 3‑stawnych.
• Maksymalne łączne obciążenie wszystkich wyjść triakowych Y1…Y4 wynosi 9,5 VA; typowo odpowiada to 2 siłownikom termicznym 24 V AC na sekwencję grzania i 2 siłownikom termicznym na sekwencję chłodzenia – sekwencje te nie pracują równocześnie.

Wejścia czujników i sygnałów binarnych

• Wejście B1 – wejście wartości mierzonej dla czujnika temperatury LG‑Ni 1000:
  • zakres pomiarowy: 0…50°C,
  • prąd czujnika: 0,5 mA,
  • rozdzielczość: 0,1 K,
  • błąd pomiarowy przy 25°C (bez przewodu): maks. 0,5 K.
• Wejścia D1, D2 – 2 wejścia binarne dla styków beznapięciowych (np. styk okna, czujnik obecności):
  • napięcie styku: 16 V DC, prąd styku: 5 mA DC,
  • rezystancja przejścia styku: maks. 100 Ω, rezystancja izolacji: min. 50 kΩ,
  • minimalny czas przełączenia: 20 ms dla stanów „ON” i „OFF”.

Wyjścia triakowe 24 V AC

• Liczba wyjść: 4 (Y1…Y4).
• Napięcie wyjściowe: 24 V AC, tryb ON/OFF, PWM (PDM) lub 3‑stawny, tolerancja ±20% (przy obciążeniach poniżej 2 VA napięcie może przekroczyć +20%).
• Maksymalny prąd pojedynczego wyjścia: 0,5 A.
• Maksymalne łączne obciążenie: 9,5 VA dla równoczesnego obciążenia wyjść – np. 2 termiczne siłowniki zaworów 24 V AC (ok. 5 W każdy) w sekwencji grzania oraz 2 w sekwencji chłodzenia.

Komunikacja KNX / EIB i PPS2

• Wbudowany interfejs KNX / EIB (izolowany elektrycznie, nadajnik TP‑UART), prędkość transmisji 9,6 kb/s.
• Prąd pobierany z magistrali KNX: 5 mA.
• Dwa zaciski śrubowe CE+ i CE‑ umożliwiają podłączenie magistrali KNX / EIB oraz jej dalsze prowadzenie.
• Interfejs PPS2 do zadajnika pomieszczeniowego (CP+, CP–), prędkość transmisji 4,8 kb/s.
• Firmowe gniazdo narzędziowe RJ45 umożliwia podłączenie:
  • narzędzia ETS3 Professional lub Synco ACS (przez odpowiedni interfejs KNX / RS232 lub OCI700 USB‑KNX),
  • funkcji serwisowej „HandyTool” w zadajniku pomieszczeniowym.
• Do gniazda narzędziowego należy stosować wyłącznie dedykowany przewód Siemens – nie wolno podłączać sieci Ethernet (ryzyko uszkodzenia urządzeń).
• Po integracji w systemie automatyki budynku DESIGO lub w systemie Synco dostępne są funkcje centralne, takie jak planowanie czasowe oraz centralna regulacja wartości zadanych.

Dioda serwisowa LED i przycisk programowania

• Dioda LED sygnalizuje stan pracy regulatora:
  • miga na zielono: praca prawidłowa, stan normalny,
  • świeci na czerwono: tryb adresowania (ETS / ACS) lub błąd,
  • miga na pomarańczowo / zielono: pobieranie parametrów,
  • zgaszona: brak napięcia zasilania, błąd lub programowe wyłączenie diody serwisowej,
  • inne wzorce świecenia: krótka faza uruchamiania (ok. 5 s) lub sygnalizacja błędu.
• Przycisk programowania służy do identyfikacji regulatora przy uruchamianiu i nadawania mu adresu sprzętowego na magistrali KNX / EIB.

Wykorzystanie wolnych wejść/wyjść

• Jeśli wybrana aplikacja nie wykorzystuje wszystkich dostępnych wejść i wyjść, mogą one zostać dowolnie zmapowane w systemie zarządzania automatyką budynku.
• Stan wejść i wyjść może być odczytywany oraz sterowany z poziomu systemu BMS (np. do włączania / wyłączania urządzeń lub generowania impulsów 24 V AC).

Bezpieczeństwo i niezawodność

• Wbudowany wewnętrzny bezpiecznik termiczny transformatora (bez możliwości resetowania). W przypadku długotrwałego zwarcia lub przeciążenia (ok. 4 minuty) wymagane jest wykonanie wymiany regulatora.
• Nie ma wbudowanego zabezpieczenia przed omyłkowym podaniem zasilania od strony obwodów 24 V AC – należy zachować szczególną ostrożność przy instalacji.
• Zaciski, do których może być doprowadzone napięcie 230 V AC, są fizycznie odseparowane od zacisków niskonapięciowych.
• Przy podłączaniu przewodów do zacisków 19…28 (230 V AC) przewody muszą być zabezpieczone przy pomocy uchwytów kablowych i opasek zaciskowych.

Podłączenie elektryczne i komunikacja

• Zasilanie: zaciski N (19) i L (21) dla napięcia AC 230 V ±10%.
• Przy okablowaniu szeregowym zacisków 19/21 należy pamiętać, że po wyjęciu wtyku z zaciskami z regulatora obwód zostaje przerwany (zwory 19‑19 i 21‑21 znajdują się na płytce drukowanej).
• Zaciski sygnałów i zasilające (wtykowe zaciski śrubowe): przewody jednodrutowe lub linki o przekroju 0,25…2,5 mm² lub 2 × 1,5 mm².
• Zaciski magistrali KNX / EIB: przewody o przekroju do 2 × 1,0 mm² (np. YCYM 2×2×0,8).
• Dopuszczalne długości przewodów:
  • wejścia D1, D2: do 100 m (średnica przewodu ≥ 0,6 mm),
  • wejście B1: do 100 m,
  • wyjścia Y1…Y4: do 100 m, przy przekroju przewodu ≥ 1,5 mm²,
  • interfejs do zadajnika pomieszczeniowego (PPS2): do 115 m przy przekroju 0,75 mm², przewód 4‑żyłowy, skrętka, nieekranowany,
  • magistrala KNX / EIB: do 500 m (wg zaleceń systemu KNX),
  • przewód do narzędzia serwisowego (do gniazda RJ45): do 3 m.
• Przed podłączeniem lub odłączeniem wtyków z zaciskami połączeniowymi należy bezwzględnie odłączyć zasilanie 230 V AC (zagrożenie porażeniem).

Dane techniczne

• Zasilanie: 230 V AC ±10 %, 50/60 Hz
• Pobór mocy (łącznie z urządzeniami obiektowymi): maks. 12 VA
• Algorytm regulacji: PI
• Wejścia binarne D1, D2: 2 × dla styków beznapięciowych, 16 V DC, 5 mA DC, R_przejścia maks. 100 Ω, R_izolacji min. 50 kΩ, czas przełączenia min. 20 ms
• Wejście czujnika B1: 1 × LG‑Ni 1000, zakres 0…50°C, prąd 0,5 mA, rozdzielczość 0,1 K, błąd pomiarowy maks. 0,5 K (25°C, bez przewodu)
• Wyjścia triakowe Y1…Y4: 4 × 24 V AC, ON/OFF, PWM lub 3‑stawny, tolerancja napięcia ±20 % (przy małych obciążeniach < 2 VA możliwe przekroczenie +20 %), I_max = 0,5 A na wyjście, łączne obciążenie maks. 9,5 VA
• Interfejs PPS2 do zadajnika: 1 zadajnik, prędkość transmisji 4,8 kb/s
• Interfejs KNX / EIB: TP1 (TP‑UART), izolowany elektrycznie, prędkość 9,6 kb/s, prąd magistrali 5 mA
• Stopień ochrony obudowy: IP30 (z osłoną zacisków przy montażu na ścianie, bez szyny DIN); IP00 dla innych sposobów montażu
• Klasa ochrony: do systemów klasy I lub II
• Warunki pracy: 0…50°C, wilgotność < 85 % r.h., klasa 3K5 wg IEC 60721‑3‑3
• Warunki transportu i składowania: –25…65°C, wilgotność < 95 % r.h., klasa 2K3 wg IEC 60721‑3‑2
• Normy bezpieczeństwa: EN 60730‑1 (automatyczne regulatory elektryczne), EN 60730‑2‑11 (regulatory energii)
• EMC – odporność na zakłócenia: EN 61000‑6‑2 (środowisko przemysłowe)
• EMC – emisja zakłóceń: EN 61000‑6‑3 (środowisko mieszkalne)
• Systemy HBES: EN 50090‑2‑2, zgodność z magistralą Konnex certyfikowana
• Oznaczenie CE: zgodność z Dyrektywą EMC 89/336/EEC oraz Dyrektywą Niskonapięciową 2006/95/EEC
• Waga: ok. 0,61 kg (bez opakowania), ok. 0,65 kg (z opakowaniem)

Montaż

• Regulator RXB24.1/CC-02 może być montowany w dowolnym położeniu.
• Montaż na szynie DIN: podstawa obudowy przystosowana do zatrzaskowego montażu na szynie DIN typu EN 50022‑35 × 7,5 (demontaż przy użyciu wkrętaka).
• Montaż do powierzchni: dwa otwory montażowe w podstawie obudowy (rozstaw wg szablonu otworów na opakowaniu). Zalecane śruby o średnicy maks. 3,5 mm i długości min. 38 mm; maksymalny moment dokręcania 1,5 Nm.
• Po zamontowaniu regulator nie powinien być swobodnie dostępny – musi znajdować się w szafce lub za pokrywą, którą można otworzyć wyłącznie przy pomocy narzędzia lub klucza.
• Należy zapewnić odpowiednią cyrkulację powietrza w celu odprowadzenia ciepła wydzielanego przez urządzenie.
• Regulator powinien być zamontowany w miejscu zapewniającym łatwy dostęp serwisowy.
• Przewody zasilające 230 V AC muszą być prowadzone przez uchwyty kablowe w podstawie obudowy i zabezpieczone opaskami zaciskowymi.
• Przy montażu i podłączaniu należy bezwzględnie przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.

Identyfikacja i utylizacja

• Obudowa posiada etykietę z niepowtarzalnym numerem identyfikacyjnym (w tym kod kreskowy w standardzie Code 128), informacją o zakresie temperatur pracy (0…50°C), numerze seryjnym oraz dacie testów / serii.
• Pola opisowe „Appl.” (Aplikacja) i „Loc.” (Lokalizacja) umożliwiają ręczne wpisanie uruchomionej grupy aplikacji oraz miejsca montażu regulatora.
• Urządzenie zawiera elementy elektryczne i elektroniczne i nie może być utylizowane z odpadami komunalnymi; należy przestrzegać obowiązujących lokalnych przepisów dotyczących utylizacji.

Podsumowanie

Siemens RXB24.1/CC-02 to specjalizowany regulator pomieszczeniowy KNX / EIB do stropów chłodzących i grzejników, łączący zasilanie AC 230 V, wyjścia triakowe 24 V AC oraz algorytm regulacji PI z elastyczną konfiguracją aplikacji (CLC01, CLC02, RAD01). Wbudowana komunikacja KNX, interfejs PPS2, bogaty zestaw wejść i wyjść oraz możliwość integracji z systemami DESIGO i Synco sprawiają, że urządzenie idealnie nadaje się do zaawansowanych, pokojowych instalacji HVAC, w których wymagana jest precyzyjna, strefowa regulacja temperatury i pełne włączenie w system automatyki budynku.
