5WG1148-1AB12 N 148/12 Interfejs USB

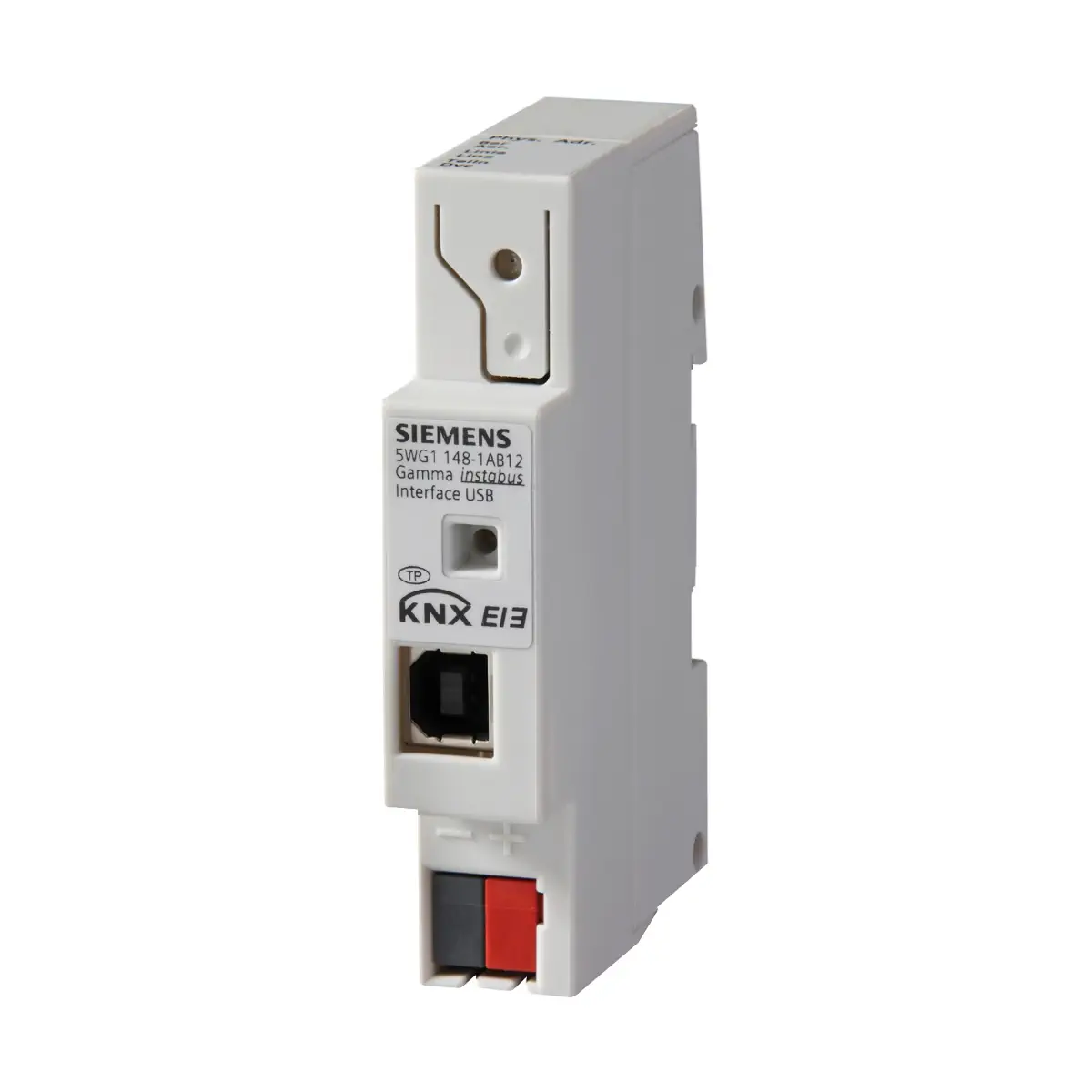

N 148/12 (5WG1 148-1AB12) to szynowy interfejs USB-KNX systemu Gamma instabus, przeznaczony do montażu na szynie DIN (N-system). Urządzenie umożliwia podłączenie komputera przez wbudowane gniazdo USB typu B w celu adresowania, parametryzacji, wizualizacji, rejestrowania (logowania) oraz diagnostyki urządzeń magistrali KNX. Interfejs może pracować z urządzeniami w całym systemie KNX, obsługuje long frames do 64 bajtów, jest zgodny z USB 2.0 i USB 3.0, a gniazdo USB jest odseparowane od magistrali KNX.

Najważniejsze cechy

• Producent: Siemens
• Model: N 148/12
• Kod produktu: 5WG1 148-1AB12
• Typ urządzenia: interfejs USB-KNX do systemu KNX (Gamma instabus)
• Montaż: urządzenie na szynę DIN (N-system), szerokość 1 SU (18 mm)
• Obsługa ramek: long frames do 64 bajtów
• USB: kompatybilność z USB 2.0 / USB 3.0, maks. 12 Mbit/s (USB full speed)
• Separacja: gniazdo USB odseparowane od magistrali KNX
• Zasilanie: przez USB z podłączonego PC/laptopa
• Wskaźniki i obsługa: przycisk programowania + diody LED (czerwona i zielona)

Zastosowanie

Interfejs N 148/12 służy do połączenia komputera z instalacją KNX w celu:

• nadawania adresów fizycznych urządzeniom KNX,
• parametryzacji i uruchomienia,
• wizualizacji,
• logowania danych,
• diagnostyki urządzeń magistralnych.

Współpraca z ETS

• Interfejs jest wspierany przez ETS3 i nowsze.
• Program aplikacyjny: 300 CO USB-Interface 700201
• Dla ETS3/ETS4 program aplikacyjny należy zaimportować.
• Dla ETS5 program aplikacyjny nie jest wymagany.

Funkcje i działanie

• Zasilanie przez USB: interfejs jest zasilany z komputera przez kabel USB. Gdy nie jest podłączony do PC lub PC nie jest włączony, interfejs nie jest aktywny i nie jest dostępny z poziomu magistrali.
• Transmisja: komunikacja pomiędzy N 148/12 a magistralą KNX odbywa się z prędkością 9600 bit/s; pomiędzy PC a interfejsem przez USB (full speed) do 12 Mbit/s.

Elementy sterujące i sygnalizacja

• Przycisk programowania: przełączanie pomiędzy trybem normalnym a trybem adresowania (nadawanie adresu fizycznego).
• Dioda LED czerwona: tryb normalny (LED zgaszona) / tryb adresowania (LED świeci). Po odebraniu adresu fizycznego urządzenie automatycznie wraca do trybu normalnego. Po podłączeniu zacisku magistralnego wskazanie połączenia z magistralą może pojawić się po maks. 10 s.
• Dioda LED zielona: kontrola połączenia USB (zasilanie – LED świeci) oraz sygnalizacja ruchu danych (LED miga).

Podłączenie i okablowanie

• KNX (linia magistralna):
  • styki przełączne na szynie danych (data rail),
  • bezśrubowy zacisk/łączówka magistralna, przewód jednodrutowy 0,6…0,8 mm Ø, długość odizolowania 5 mm.
• USB: gniazdo USB typu B, maks. długość kabla danych 5 m.
• Kabel USB: nie znajduje się w komplecie; wymagany standardowy kabel USB do peryferiów PC z wtykiem A-B (USB Type A ↔ USB Type B).

Dane techniczne

• Zasilanie: przez USB z podłączonego PC/laptopa
• Prędkość transmisji KNX: 9600 bit/s
• Prędkość transmisji USB: USB 2.0 full speed, maks. 12 Mbit/s (PC ↔ N 148/12)
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): 2
• Stopień zanieczyszczenia (IEC 60664-1): 2
• KNX-bus: SELV
• Temperatura otoczenia (praca): -5…+55 °C
• Temperatura otoczenia (niepraca): -25…+70 °C
• Wilgotność względna (bez kondensacji): 5…93%
• Obudowa: tworzywo sztuczne
• Szerokość: 1 SU (18 mm)
• Masa: ok. 60 g

Montaż

• Do stałych instalacji wewnętrznych w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN (wg EN 60715-TH35-7).
• Szybki montaż na szynie EN 60715-TH35-7,5.
• Przy montażu na szynie z szyną danych (data rail) połączenie z KNX jest realizowane przez zatrzaśnięcie urządzenia na szynie.
• Jeśli połączenie realizowane jest przez zacisk magistralny (bez data rail), po usunięciu pierścienia prowadzącego należy osłonić system styków do szyny danych dołączoną osłoną izolacyjną.

Oznaczenia i zgodności

• Certyfikacja: KNX
• Oznaczenia: CE, RCM
• EMC: zgodność m.in. z EN 50491-5-1, EN 50491-5-2, EN 50491-5-3, EN 61000-6-2, EN 61000-6-3

Podsumowanie

Siemens N 148/12 (5WG1 148-1AB12) to kompaktowy interfejs USB-KNX na szynę DIN, przeznaczony do pracy z ETS (od ETS3 wzwyż) i obsługi urządzeń KNX w całej instalacji. Zasilanie z portu USB, separacja USB od KNX, obsługa long frames do 64 bajtów oraz czytelna sygnalizacja LED sprawiają, że jest to wygodne narzędzie do uruchamiania i diagnostyki systemów KNX.
